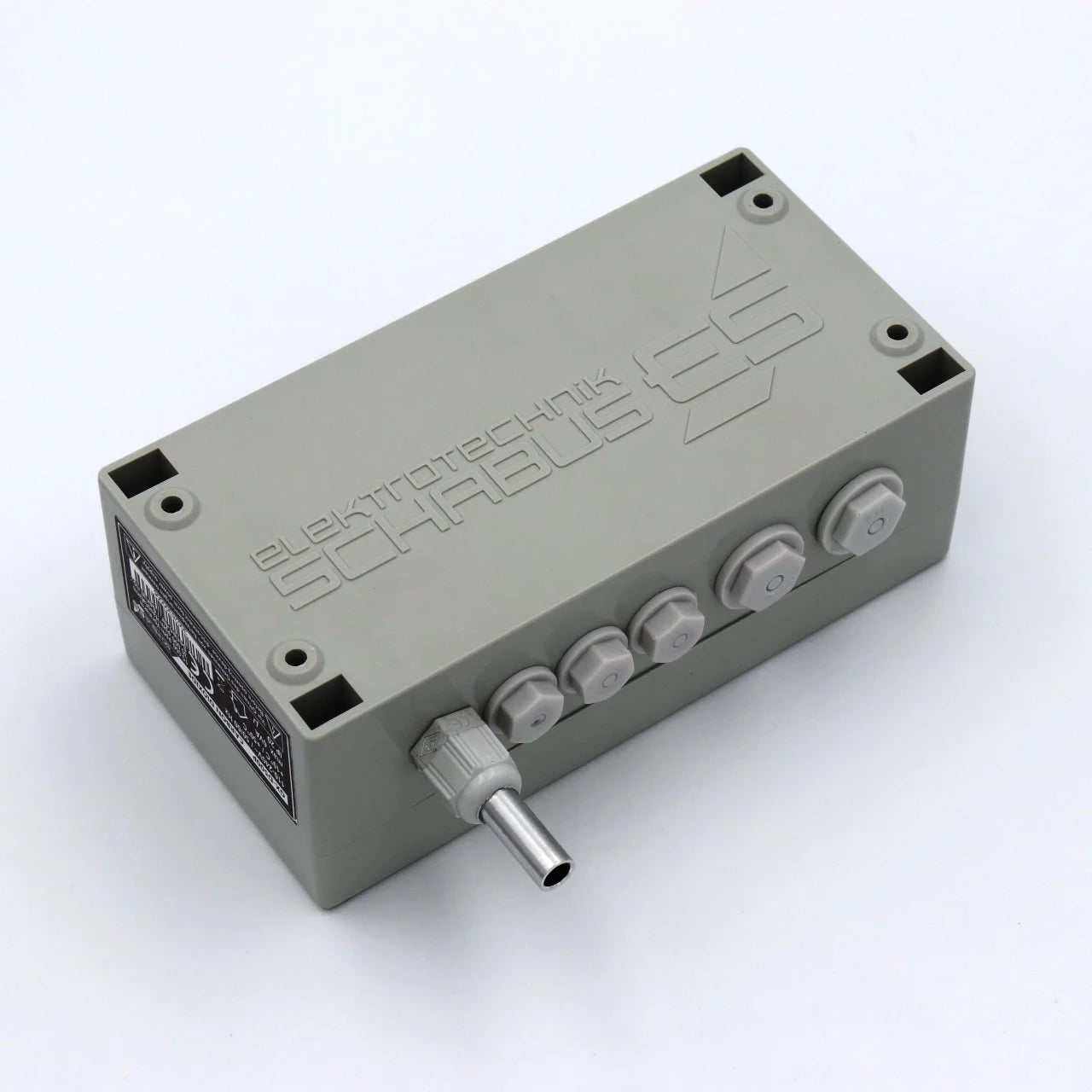

Der GX-D500P überwacht die Kohlendioxidkonzentration in Bereichen, in denen CO₂ durch Undichtigkeiten an technischen Anlagen unter Druck oder beim Umgang mit Trockeneis freigesetzt werden kann. Typische Einsatzbereiche sind Getränkeschankanlagen, Kühlhäuser, Trockeneislager und Produktionsbereiche.
Der NDIR-Infrarotsensor befindet sich im Warngerät. Die zu überwachende Luft gelangt über einen Silikonschlauch zum internen Sensor. Der angeschlossene Staubfilter bildet die Ansaugstelle und schützt den Luftweg vor Staub. Dadurch können Messort und Warngerät räumlich voneinander getrennt werden.
Das Ansaugsystem ermöglicht die Überwachung besonders kalter oder warmer Räume unter Beachtung der Montage- und Einsatzbedingungen:
Mit Staubfilter: −70 °C bis +100 °C
Ohne Staubfilter: bis +150 °C
Umgebungstemperatur des Warngeräts: 0 °C bis +45 °C
Bei heißen oder kalten Räumen ist eine geeignete Schlauchstrecke zum Temperaturausgleich erforderlich. Zwischen Wanddurchführung und Warngerät mindestens 1 m Schlauch vorsehen. Je nach Temperatur ist eine längere Ausgleichsstrecke notwendig. Die erforderliche Länge und die Einsatzbedingungen vor der Montage mit SCHABUS abstimmen.
Das beleuchtete Klartext-Display zeigt die gemessene CO₂-Konzentration in Volumenprozent sowie Betriebs-, Warn- und Servicemeldungen an.
Die Alarmierungsschwellen entsprechen DIN 6653-2:2015-06:
Voralarm ab 1,5 Vol.-% CO₂ – 15.000 ppm: Voralarmmeldung im Display und wiederkehrender Doppelton.
Hauptalarm ab 3,0 Vol.-% CO₂ – 30.000 ppm: Akustischer Alarm, blinkende rote ALARM-LED und blinkende Displaybeleuchtung.
Das Stummschalten des Alarmtons bedeutet keine Entwarnung. Die betrieblichen Alarm- und Notfallanweisungen sind weiterhin zu beachten.
Zwei potentialfreie Wechselrelais ermöglichen die Einbindung in externe Einrichtungen:
Alarmrelais Re1: Zur Ansteuerung geeigneter Einrichtungen, beispielsweise einer Lüftung oder zusätzlicher Signalgeber. Das Relais fällt beim Hauptalarm ab; beim Voralarm bleibt es angezogen.
Störungsrelais Re2: Zur Weitergabe technischer Störungen, beispielsweise an eine Gebäudeleittechnik.
Auswahl und Anschluss erfolgen durch eine qualifizierte Fachkraft. Eine Fernmeldung ersetzt nicht die erforderliche örtliche Alarmierung.
Der GX-D500P ist zur festen, aufrechten Wandmontage in trockenen Innenräumen vorgesehen. Das Warngerät muss oberhalb der Ansaugstelle angeordnet werden. Die Ansaugstelle wird bodennah und passend zu CO₂-Quelle, Luftströmung und Raumaufteilung gewählt.
Für die Schlauchführung gelten folgende Vorgaben:
Senkrecht oder stetig zum Warngerät ansteigend verlegen.
Bei seitlichem Versatz mindestens 15° Steigung, besser 20°, einhalten.
Biegeradius mindestens 70 mm.
Knicke, Quetschungen, waagrechte Strecken und Wassersäcke vermeiden.
2 m Silikonschlauch sind enthalten; eine Verlängerung bis maximal 4 m ist nur nach Abstimmung möglich.
Alarm- und Störungsmeldungen müssen im Gefahrenbereich und vor dem Betreten vom sicheren Bereich aus wahrnehmbar sein. Bei Bedarf sind zusätzliche Signalgeber vorzusehen.
Den Tastentest mindestens monatlich gemäß Betriebsanleitung durchführen. Er ersetzt weder die Prüfung der Gaswarnfunktion noch die Kalibrierung.
Die Prüfgasprüfung darf nur durch qualifiziertes Fachpersonal mit kalibriertem Prüfgas durchgeführt werden. Ein passender Prüfgasadapter ist als Zubehör erhältlich.
Die Kalibrierung erfolgt bei SCHABUS. Der nächste Kalibriertermin ist auf einem Aufkleber an der Gehäuseseite angegeben. Den Staubfilter spätestens zu diesem Termin austauschen lassen, bei Verschmutzung oder Beschädigung früher.
Staubfilter, Schlauch und Anschlüsse regelmäßig auf Verschmutzung, Feuchtigkeit, Beschädigungen und festen Sitz kontrollieren. Kondenswasser oder Ablagerungen im Schlauch werden vom Gerät nicht erkannt und können die Überwachung verhindern.
Original-Silikonschlauch zur Ansaugverlängerung oder als Ersatzteil.
✔ temperaturbeständig
✔ flexibel und langlebig
✔ geeignet für extreme Einsatzbereiche
Empfohlen bei:
Schlauchverlängerung
mechanischer Beschädigung
regelmäßiger Wartung in anspruchsvollen Umgebungen
Austauschbarer Staubfilter zum Schutz des Ansaugsystems bei staubbelasteten Umgebungen.
✔ schützt Sensor und Messzelle
✔ verhindert Verschmutzung
✔ verlängert die Lebensdauer des Systems
Empfohlen für:
Produktionsbereiche
Lagerumgebungen
Kühlhäuser
Staubintensive Bereiche
Ein regelmäßiger Filterwechsel erhöht die Messgenauigkeit und Betriebssicherheit.
WEEE-NR.: DE91394868
| Betriebsspannung | 230V – (+/- 10 %) |
| Leistungsaufnahme | afhængig af driftsstatus, max. 8 VA |
| Schutzart | IP54 |
| Betriebstemperatur | 0°C … +45°C for styreenhed |
| Abmessungen (H×B×T) | |
| Anschlussleitung | 2 m Silikonschlauch, 6/10 mm (Verlängerung bis max. 4 m nur nach Abstimmung) |
| Schalldruckpegel | 85 dB(A) @ 1m, piezo |
| WEEE-Reg.-Nr. | DE91394868 |
