Art.-Nr. 300672
EAN 4044764000612
  • Abluftsteuerung_KDS210_300672_Hauptbild
  • Unsichtbare Gefahr durch Unterdruck in Ihrer Küche
  • Funk-Abluftsteuerung Sicher nur mit Frischluft, Abluft startet nur bei geöffnetem Fenster
  • So funktioniert die Kabel-Abluftsteuerung - vollautomatisch
  • Funk-Abluftsteuerung mit Dibt-Zulassung empfohlen vom Schornsteinfeger
  • KDS 210 Kabel-Abluftsteueurng Dibt Zugelassen und TÜV geprüft
  • Ihre Vorteile auf einen Blick zur Kabel-Abluftsteuerung
  • Lieferumfang KDS 210 Kabel-Abluftsteuerung

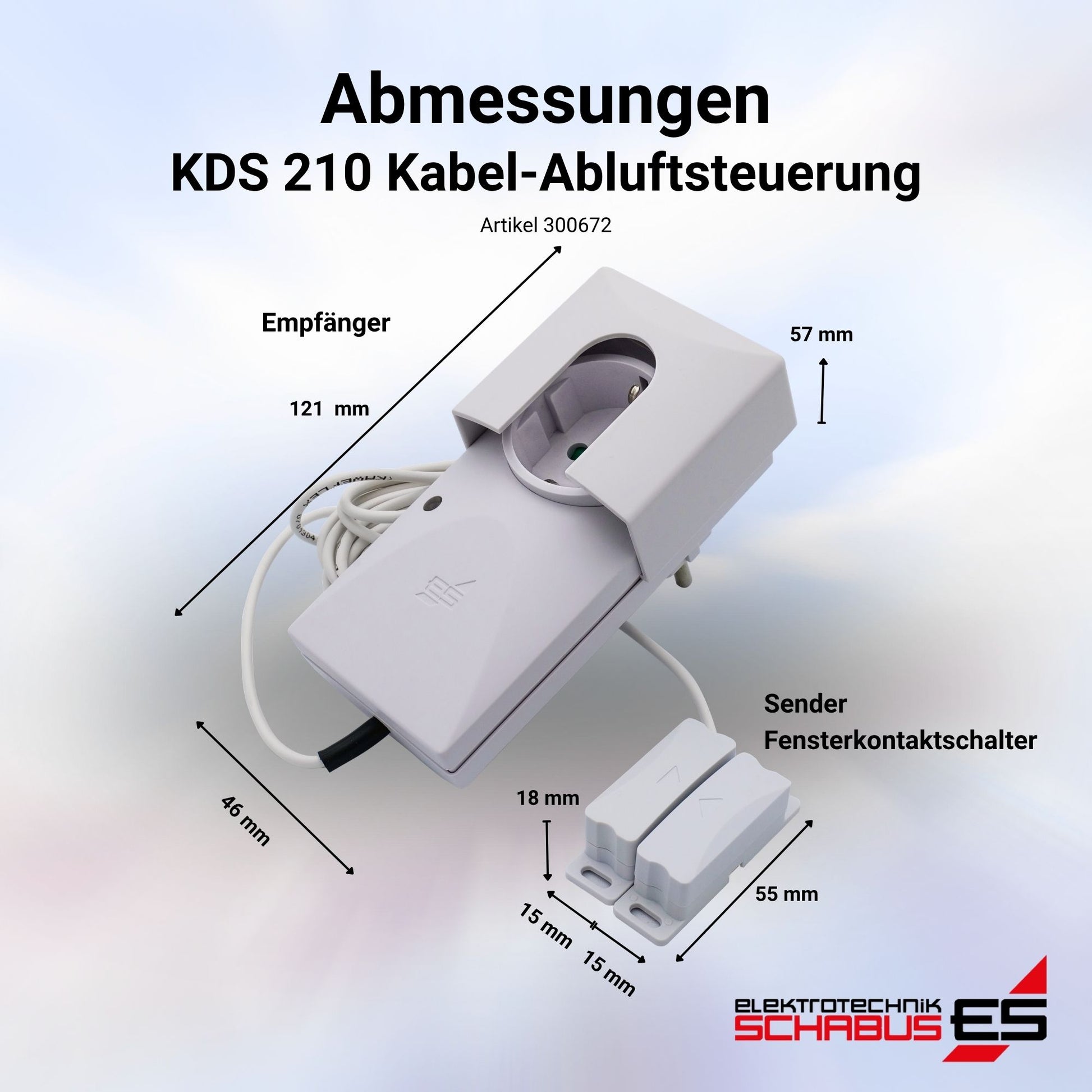

  • Abmessungen KDS 210 Kabel-Abluftsteuerung
  • Sicher kochen mit der FDS 200 Funk-Abluftsteuerung
  • Kabel-Abluftssteuerung Funktionsweise
  • Abluftsteuerung_KDS210_300672_Hauptbild
  • Unsichtbare Gefahr durch Unterdruck in Ihrer Küche
  • Funk-Abluftsteuerung Sicher nur mit Frischluft, Abluft startet nur bei geöffnetem Fenster
  • So funktioniert die Kabel-Abluftsteuerung - vollautomatisch
  • Funk-Abluftsteuerung mit Dibt-Zulassung empfohlen vom Schornsteinfeger
  • KDS 210 Kabel-Abluftsteueurng Dibt Zugelassen und TÜV geprüft
  • Ihre Vorteile auf einen Blick zur Kabel-Abluftsteuerung
  • Lieferumfang KDS 210 Kabel-Abluftsteuerung
  • Abmessungen KDS 210 Kabel-Abluftsteuerung
  • Sicher kochen mit der FDS 200 Funk-Abluftsteuerung
  • Kabel-Abluftssteuerung Funktionsweise
  • Kabel-Abluftsteuerung KDS 210 DIBt Ü-Zeichen und TÜV
  • Kabel-Abluftsteuerung KDS 210 DIBt Ü-Zeichen und TÜV
  • Kabel-Abluftsteuerung KDS 210 DIBt Ü-Zeichen und TÜV

Kabel-Abluftsteuerung KDS 210 DIBt Ü-Zeichen und TÜV

Kabel-Abluftsteuerung KDS 210 DIBt Ü-Zeichen und TÜV

119,90 €
119,90 €
Prodej Vyprodáno
včetně DPH plus Versandkosten

Abluft nur, wenn's sicher ist!

✅ Zertifiziert Sicher: Abluft nur, wenn frische Luft da ist. Sorgt für den sicheren Betrieb von Abluftanlagen, Dunstabzugssteuerungen und Badlüfter-Steuerungen

✅ Schutz vor Unterdruck: Fenster “Auf” = Abluft an – Fenster “Zu” = Abluft aus –  System erkennt zuverlässig Fensterstellung (gekippt/offen)

✅ TÜV geprüft und DIBt-zugelassen (Z-85.2-14): Erfüllt alle gesetzlichen Vorschriften für Abluftsteuerungen und sorgt für geprüfte Sicherheit.

✅ Montage: Kabel-Installation, Zwischenstecker-Gehäuse, Kabelbruchsicherung.

✅ Zusätzlicher Schutz: Die integrierte Netzstecker Sicherung verhindert eine unbemerkte Umgehung der Abluftsteuerung.

✅ Mehrere Fenster und Geräte: Erweiterbar mit Zusatzschalter KMS 098K22 für zweites Fenster.

✅ Universell nutzbar: Für Dunstabzugshauben, Badlüfter und andere Abluftgeräte.

✅ Nicht für Muldenlüfter, hier ist der KDS 110 geeignet.
  • Slevy pro specializované firmy & prodejci
  • Osobní odborné poradenství (bez call centra!)
  • Opravy nad rámec zákonné záruky

Číslo položky: 300672

Lieferzeit 4-5 Werktage Zobrazit úplné podrobnosti
Abluftsteuerung_KDS210_300672_Hauptbild

Kabel-Abluftsteuerung KDS 210 DIBt Ü-Zeichen und TÜV

119,90 €
  • Popis
  • Technické informace
  • Stahování
  • FAQ - Často kladené otázky
  • Recenze

Die KDS 210 Kabel-Abluftsteuerung mit DIBt-Zulassung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information über die Steuerleitung an den Einbau-Empfänger überträgt. Der Magnetschalter am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Der Zwischenstecker-Empfänger wird einfach zwischen Steckdose und Netzstecker der Dunstabzugshaube platziert. Sobald das Fenster geöffnet ist, gibt er automatisch die Stromzufuhr für den Lüfter frei. Eine Netzstecker-Sicherung verhindert unbeabsichtigtes Umstecken.

Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

integrierter Fensterkontaktschalter vom Fensterbauer

Beim KDS 210 ist in dem mitgelieferten Kabel-Magnetschalter eine Kabelbruchsicherung (10 KOhm Widerstand) integriert. Wird der KDS 210 nicht mit dem original Kabel-Magnetschalter verwendet, sondern mit einem integrierten Schaltkontakt am Fenster, so muss folgendes beachtet werden: Um die Kabelbruchsicherung aufrecht zu erhalten, müssen Sie nach Anschlussbeispiel den mitgelieferten 10 KOhm Widerstand parallel zum Schließerkontakt anschließen.

Lieferumfang

  • Steuergerät (Empfänger)
  • Kabel-Magnetschalter / Fensterkontakt (Sender)
  • Steuerkabel 4 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
  • 4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

WEEE-NR.: DE91394868

Provozní napětí 230 V AC / 50-60 Hz
Spínací výkon 1150 VA (700 W) / 5 A (Wechsler)
Funkční oblast -15° C / +40° C
Třída ochrany IP 40
Testováno TÜV TÜV-geprüft
Certifikát DIBt DIBt Z-85.2-14
Rozměry (ŠxŠxH)

Steuergerät: 121x57x46 mm, Magnetschalter: 55x15x18 mm
Spotřeba energie 18 V
Čára 4m | 2×0,14mm2 | weiß
Přenos Kabel

🔧 Technologie & funkce

Jak přesně funguje regulace odpadního vzduchu KDS 210? Kabelové ovládání odsávaného vzduchu KDS 210 zajišťuje, že váš odsávací systém (např. digestoř) lze zapnout pouze při otevřeném okně. Kabelový magnetický okenní spínač detekuje polohu okna a přenáší signál do přijímače, který aktivuje výfukový systém.

Co se stane, když je okno zavřené, zatímco digestoř běží? V tomto případě přijímač přeruší přívod energie do výfukového systému. Digestoř se vypne nebo již nelze ovládat - to slouží k ochraně před podtlakem a nebezpečnými nahromaděnými výfukovými plyny.

Lze systém používat i s více okny? Ano. Pro operaci OR (otevřeno alespoň jedno ze dvou oken) lze použít přídavný magnetický spínač oken Kabel-Magnetschalter KMS 098K22 (položka 300743) lze nainstalovat.

🛠️ instalace & kompatibilita

Hodí se ovládání odsávaného vzduchu KDS 210 ke každému odsavači? Ano – je vhodný pro všechna zařízení, která jsou napájena síťovou zástrčkou. Odsavač par se jednoduše připojí do zásuvky pomocí adaptéru (přijímače). Kabel je připojen k magnetickému spínači oken.

Jak je vysílač připevněn k oknu? Vysílač a magnet se montují přímo na okenní rám a okenní křídlo pomocí přiložených šroubů; pomocí přiložených distančních plechů můžete vytvořit výškovou kompenzaci mezi okenním rámem a okenním křídlem. Ujistěte se prosím, že vzdálenost mezi vysílačem a magnetem je maximálně 5 mm, ideálně 1-2 mm.

Mohu si systém nainstalovat sám nebo potřebuji elektrikáře? Vysílač si snadno sestavíte sami. Přijímač se zapojuje do zásuvky bez jakékoli elektroinstalace – není potřeba elektrikáře.

Jaký je rozdíl mezi vestavěnými a zásuvnými přijímači? The Vestavěný přijímač (KDS 110 | KDS 116) je pevně integrován do napájecího kabelu odsavače par.
The Mezilehlý zásuvný přijímač (KDS 210) stane se jednoduše zapojený mezi zásuvku a digestoř – bez jakékoli kabeláže.

➕ Rozšíření & Varianty

Mohu ovládat druhý přijímač?

žádný

Jak mohu sledovat dvě okna? (NEBO odkaz)

Máte možnost s dalším Kabel-Magnetschalter KMS 098K22 (Položka 300743) pro použití druhého okna. Poté musí být otevřené alespoň jedno okno, aby mohl výfukový systém začít fungovat.

Jak rozšíření funguje s Kabel-Magnetschalter KMS 098K22 (Položka 300743)? Přídavný magnetický spínač oken se montuje na okno jako první. Oba přepínače pracují paralelně.

Může kontrolní linka | je třeba prodloužit kabel?

Kabel, který je již předmontovaný na KDS 210, můžete prodloužit libovolným 2vodičovým kabelem až na přibližně 25 metrů ( LIYY Steuerleitung, Meterware, Artikel 300780). Při objednávce v našem obchodě můžete také přímo specifikovat požadovanou délku kabelu a my pak tuto speciální konstrukci vyrobíme přímo pro vás. Vložte prosím kabel LIYY v požadované délce do nákupního košíku. Počítejte prosím s až o 3 dny delší dodací lhůtou; speciální délky nelze z logistických důvodů objednávat prostřednictvím velkoobchodů.

Mohu použít trvale nainstalovaný kontakt od výrobce okna v mém rámu pro KDS? Můžete to udělat, pokud se jedná o normálně otevřený kontakt. Při zavření okna se zavírač zavře. Připojte přiložený 10k ochranný odpor kabelu paralelně ke spojovacímu bodu mezi vedením KDS a kontaktním vedením.

🧾 Právní & Zabezpečení

Proč je regulace odpadního vzduchu u digestoří vyžadována zákonem? Pokud jsou systémy odpadního vzduchu provozovány v místnostech s krby, může vzniknout podtlak – to by mohlo způsobit zpětné proudění toxických výfukových plynů (např. Regulace odpadního vzduchu tomu zabraňuje a je v těchto případech povinná. viz Vyhláška o krbech (§4 Abs. 2 FeuVo)

Splňuje kabelová regulace odvodu vzduchu KDS 210 předpisy pro systémy odvodu vzduchu v souvislosti s krby?

Ano, kabelové ovládání odvodu vzduchu KDS 210 je tedy také testováno TÜV a certifikováno DIBt (Německý institut pro techniku ​​budov). Schvalovací certifikát naleznete na této webové stránce v oblasti stahování.

🛒 nákup & servis

Které komponenty jsou součástí kabelového ovládání odvodu vzduchu KDS 210? Kabelový magnetický spínač/okenní kontakt (vysílač), řídící jednotka (přijímač), 4 metry ovládacího kabelu, dále montážní materiál a podrobný návod k obsluze.

Existují náhradní díly (např. náhradní vysílače, baterie, relé)? Ano, Kabel-Magnetschalter KMS 098K22 (Položka 300743)

Jak dlouhá je záruka? Na výrobek získáváte záruku 2 roky v souladu s právními předpisy.

Kdo mi může pomoci s technickými dotazy nebo v případě záruky? Naše technická podpora je k dispozici telefonicky nebo e-mailem. Kontaktní údaje naleznete na našem webu.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Popis

Die KDS 210 Kabel-Abluftsteuerung mit DIBt-Zulassung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information über die Steuerleitung an den Einbau-Empfänger überträgt. Der Magnetschalter am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Der Zwischenstecker-Empfänger wird einfach zwischen Steckdose und Netzstecker der Dunstabzugshaube platziert. Sobald das Fenster geöffnet ist, gibt er automatisch die Stromzufuhr für den Lüfter frei. Eine Netzstecker-Sicherung verhindert unbeabsichtigtes Umstecken.

Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

integrierter Fensterkontaktschalter vom Fensterbauer

Beim KDS 210 ist in dem mitgelieferten Kabel-Magnetschalter eine Kabelbruchsicherung (10 KOhm Widerstand) integriert. Wird der KDS 210 nicht mit dem original Kabel-Magnetschalter verwendet, sondern mit einem integrierten Schaltkontakt am Fenster, so muss folgendes beachtet werden: Um die Kabelbruchsicherung aufrecht zu erhalten, müssen Sie nach Anschlussbeispiel den mitgelieferten 10 KOhm Widerstand parallel zum Schließerkontakt anschließen.

Lieferumfang

  • Steuergerät (Empfänger)
  • Kabel-Magnetschalter / Fensterkontakt (Sender)
  • Steuerkabel 4 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
  • 4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

WEEE-NR.: DE91394868

Technické informace
Provozní napětí 230 V AC / 50-60 Hz
Spínací výkon 1150 VA (700 W) / 5 A (Wechsler)
Funkční oblast -15° C / +40° C
Třída ochrany IP 40
Testováno TÜV TÜV-geprüft
Certifikát DIBt DIBt Z-85.2-14
Rozměry (ŠxŠxH)

Steuergerät: 121x57x46 mm, Magnetschalter: 55x15x18 mm
Spotřeba energie 18 V
Čára 4m | 2×0,14mm2 | weiß
Přenos Kabel
Stahování

Příklady zapojení
FAQ - Často kladené otázky

🔧 Technologie & funkce

Jak přesně funguje regulace odpadního vzduchu KDS 210? Kabelové ovládání odsávaného vzduchu KDS 210 zajišťuje, že váš odsávací systém (např. digestoř) lze zapnout pouze při otevřeném okně. Kabelový magnetický okenní spínač detekuje polohu okna a přenáší signál do přijímače, který aktivuje výfukový systém.

Co se stane, když je okno zavřené, zatímco digestoř běží? V tomto případě přijímač přeruší přívod energie do výfukového systému. Digestoř se vypne nebo již nelze ovládat - to slouží k ochraně před podtlakem a nebezpečnými nahromaděnými výfukovými plyny.

Lze systém používat i s více okny? Ano. Pro operaci OR (otevřeno alespoň jedno ze dvou oken) lze použít přídavný magnetický spínač oken Kabel-Magnetschalter KMS 098K22 (položka 300743) lze nainstalovat.

🛠️ instalace & kompatibilita

Hodí se ovládání odsávaného vzduchu KDS 210 ke každému odsavači? Ano – je vhodný pro všechna zařízení, která jsou napájena síťovou zástrčkou. Odsavač par se jednoduše připojí do zásuvky pomocí adaptéru (přijímače). Kabel je připojen k magnetickému spínači oken.

Jak je vysílač připevněn k oknu? Vysílač a magnet se montují přímo na okenní rám a okenní křídlo pomocí přiložených šroubů; pomocí přiložených distančních plechů můžete vytvořit výškovou kompenzaci mezi okenním rámem a okenním křídlem. Ujistěte se prosím, že vzdálenost mezi vysílačem a magnetem je maximálně 5 mm, ideálně 1-2 mm.

Mohu si systém nainstalovat sám nebo potřebuji elektrikáře? Vysílač si snadno sestavíte sami. Přijímač se zapojuje do zásuvky bez jakékoli elektroinstalace – není potřeba elektrikáře.

Jaký je rozdíl mezi vestavěnými a zásuvnými přijímači? The Vestavěný přijímač (KDS 110 | KDS 116) je pevně integrován do napájecího kabelu odsavače par.
The Mezilehlý zásuvný přijímač (KDS 210) stane se jednoduše zapojený mezi zásuvku a digestoř – bez jakékoli kabeláže.

➕ Rozšíření & Varianty

Mohu ovládat druhý přijímač?

žádný

Jak mohu sledovat dvě okna? (NEBO odkaz)

Máte možnost s dalším Kabel-Magnetschalter KMS 098K22 (Položka 300743) pro použití druhého okna. Poté musí být otevřené alespoň jedno okno, aby mohl výfukový systém začít fungovat.

Jak rozšíření funguje s Kabel-Magnetschalter KMS 098K22 (Položka 300743)? Přídavný magnetický spínač oken se montuje na okno jako první. Oba přepínače pracují paralelně.

Může kontrolní linka | je třeba prodloužit kabel?

Kabel, který je již předmontovaný na KDS 210, můžete prodloužit libovolným 2vodičovým kabelem až na přibližně 25 metrů ( LIYY Steuerleitung, Meterware, Artikel 300780). Při objednávce v našem obchodě můžete také přímo specifikovat požadovanou délku kabelu a my pak tuto speciální konstrukci vyrobíme přímo pro vás. Vložte prosím kabel LIYY v požadované délce do nákupního košíku. Počítejte prosím s až o 3 dny delší dodací lhůtou; speciální délky nelze z logistických důvodů objednávat prostřednictvím velkoobchodů.

Mohu použít trvale nainstalovaný kontakt od výrobce okna v mém rámu pro KDS? Můžete to udělat, pokud se jedná o normálně otevřený kontakt. Při zavření okna se zavírač zavře. Připojte přiložený 10k ochranný odpor kabelu paralelně ke spojovacímu bodu mezi vedením KDS a kontaktním vedením.

🧾 Právní & Zabezpečení

Proč je regulace odpadního vzduchu u digestoří vyžadována zákonem? Pokud jsou systémy odpadního vzduchu provozovány v místnostech s krby, může vzniknout podtlak – to by mohlo způsobit zpětné proudění toxických výfukových plynů (např. Regulace odpadního vzduchu tomu zabraňuje a je v těchto případech povinná. viz Vyhláška o krbech (§4 Abs. 2 FeuVo)

Splňuje kabelová regulace odvodu vzduchu KDS 210 předpisy pro systémy odvodu vzduchu v souvislosti s krby?

Ano, kabelové ovládání odvodu vzduchu KDS 210 je tedy také testováno TÜV a certifikováno DIBt (Německý institut pro techniku ​​budov). Schvalovací certifikát naleznete na této webové stránce v oblasti stahování.

🛒 nákup & servis

Které komponenty jsou součástí kabelového ovládání odvodu vzduchu KDS 210? Kabelový magnetický spínač/okenní kontakt (vysílač), řídící jednotka (přijímač), 4 metry ovládacího kabelu, dále montážní materiál a podrobný návod k obsluze.

Existují náhradní díly (např. náhradní vysílače, baterie, relé)? Ano, Kabel-Magnetschalter KMS 098K22 (Položka 300743)

Jak dlouhá je záruka? Na výrobek získáváte záruku 2 roky v souladu s právními předpisy.

Kdo mi může pomoci s technickými dotazy nebo v případě záruky? Naše technická podpora je k dispozici telefonicky nebo e-mailem. Kontaktní údaje naleznete na našem webu.
