  • sorgt für sicheren Betrieb von Dunstabzugssteuerung, Badlüftersteuerung, Abluftwäschetrockner
  • schützt vor Unterdruck, durch den u.a. gefährliches Kohlenmonoxid in die Raumluft gezogen werden könnte
  • TÜV-geprüft (ohne DIBt-Zertifizierung)

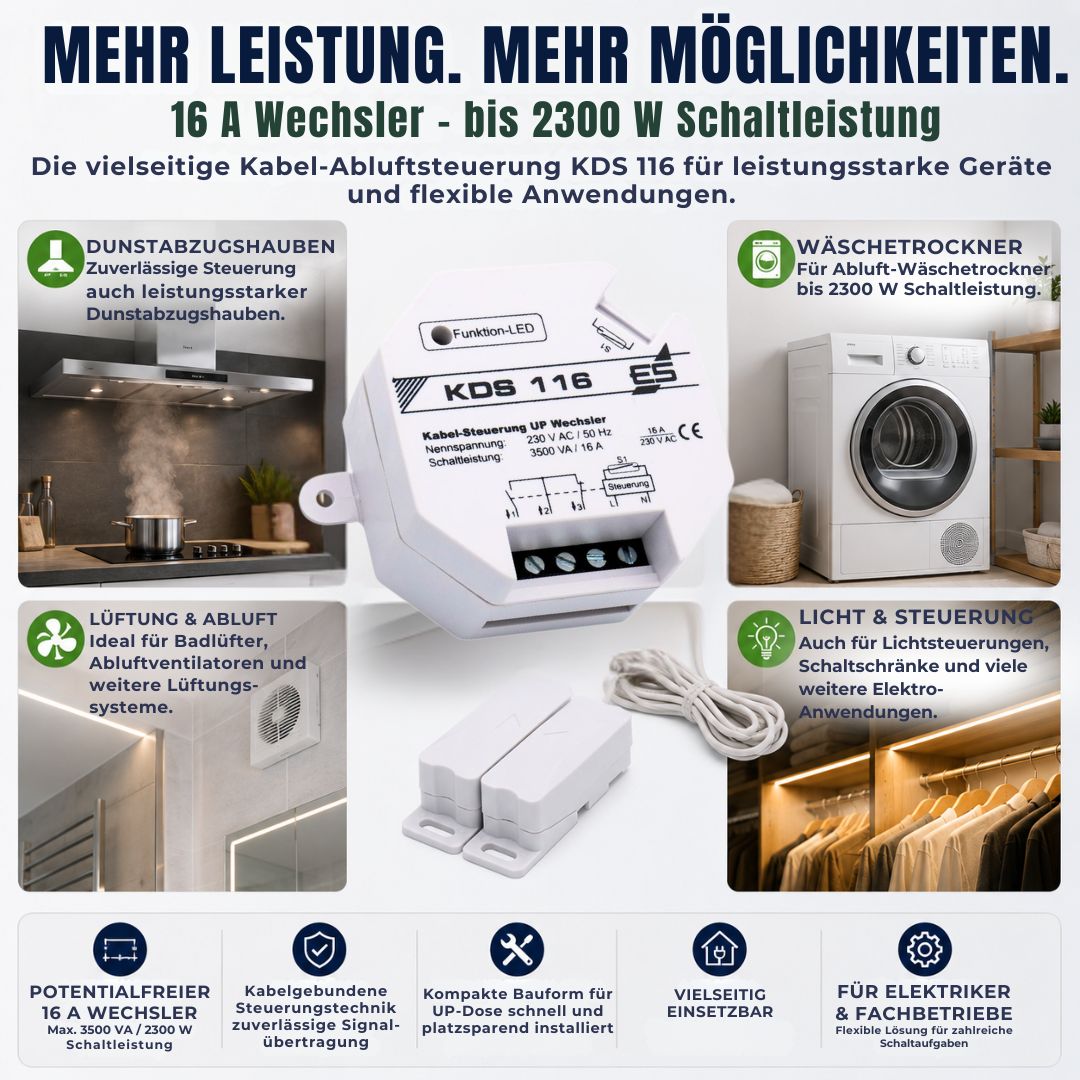

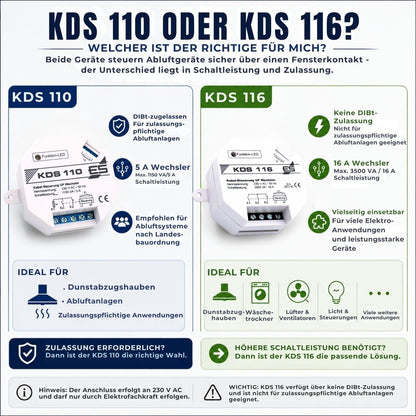

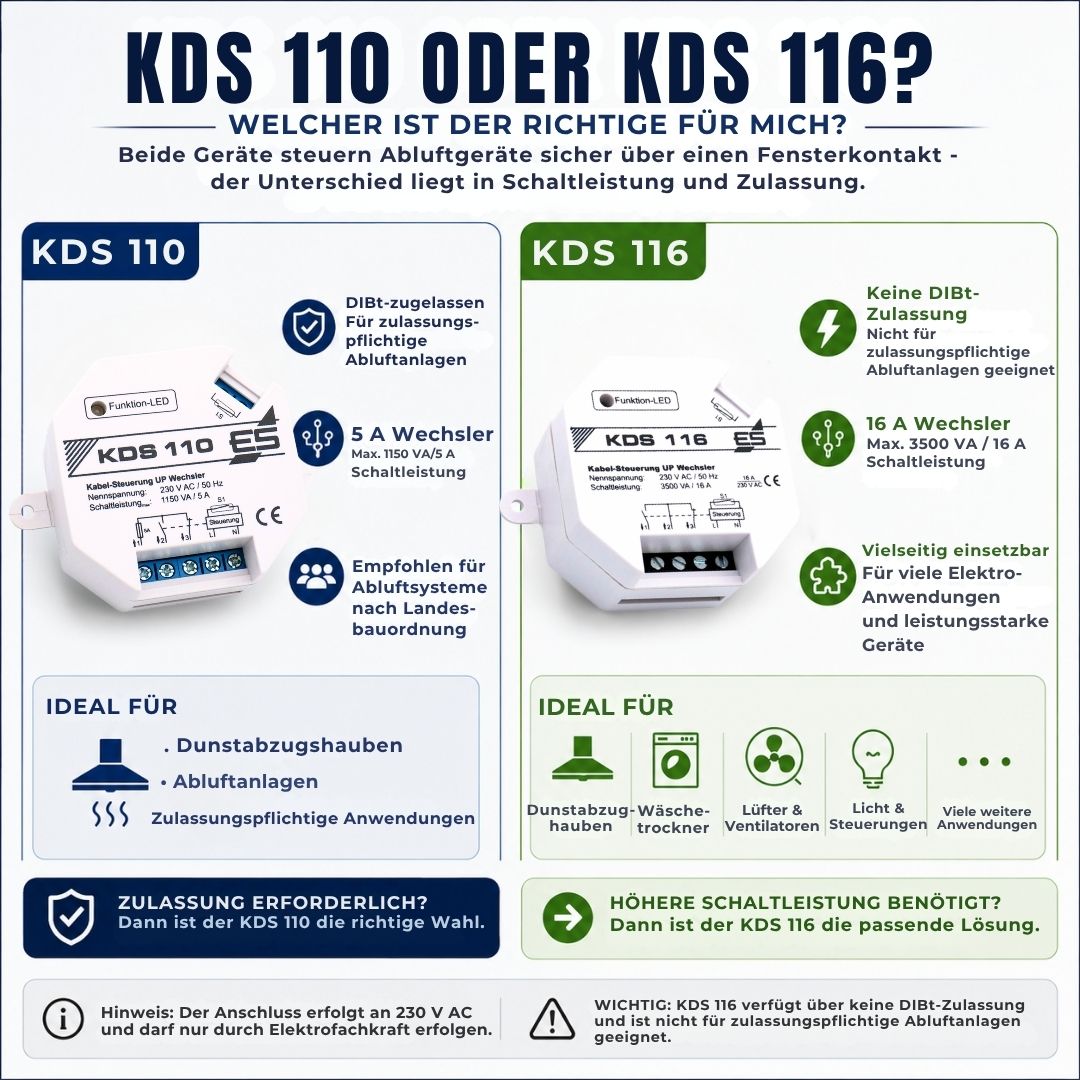

  • höhere Schaltleistung: 3500 VA (2300 W) / 16 A (10A)

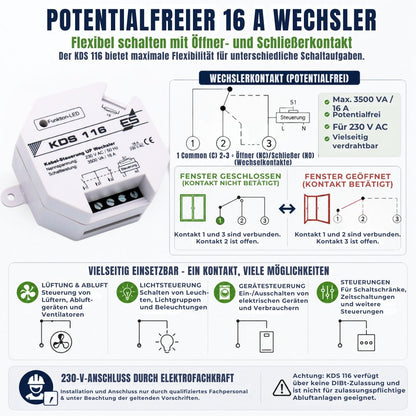

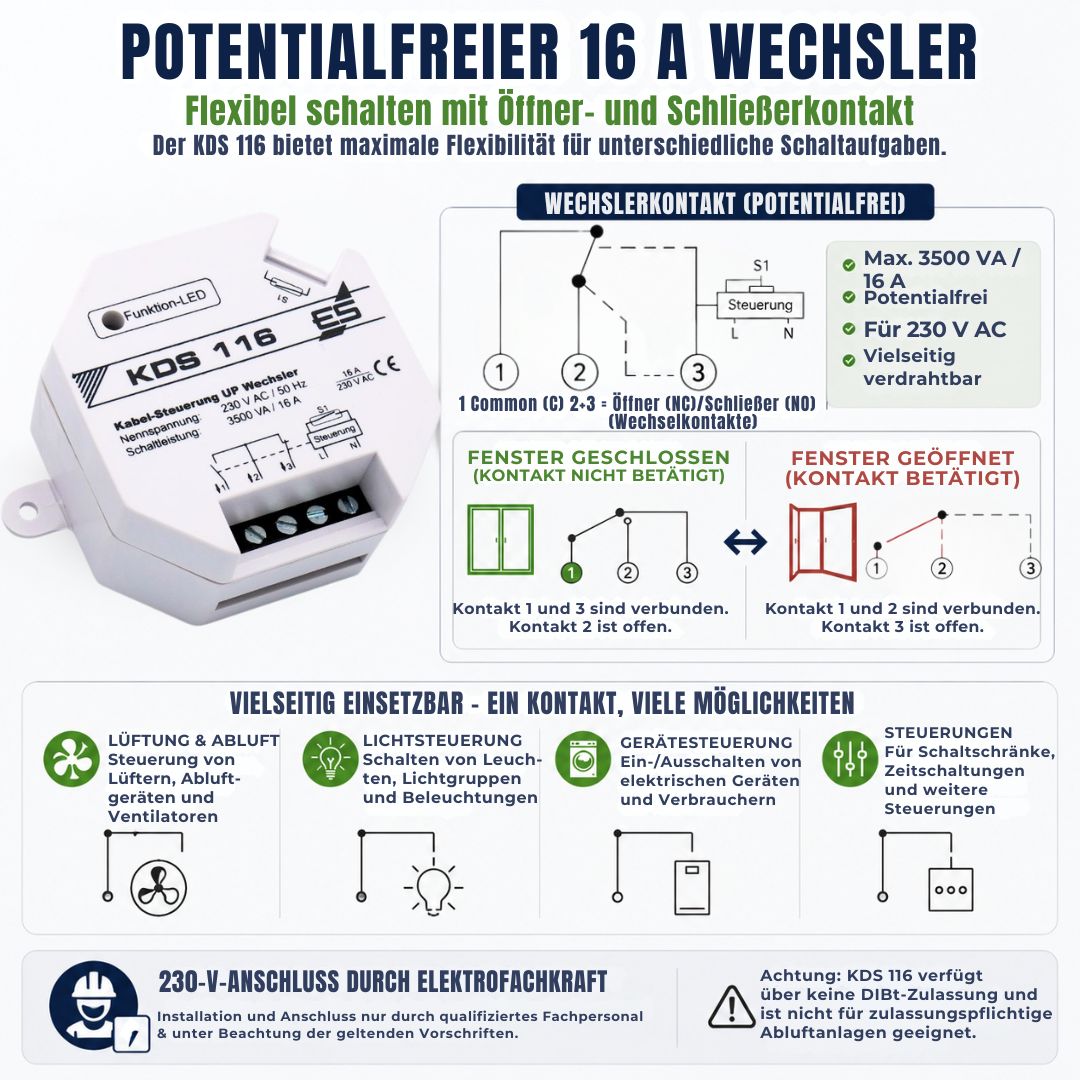

  • Relaiskontakt 16 A Wechsler (potentialfrei)
  • Beleuchtung der Abzugshaube funktioniert auch bei geschlossenem Fenster
  • erweiterbar mit Zusatzschalter KMS 098K22  für zweites Fenster
  • geeignet z.B. für BORA Professional Home In, Miele PUR 98, Miele KMDA7774


  • Slevy pro specializované firmy & prodejci
  • Osobní odborné poradenství (bez call centra!)
  • Opravy nad rámec zákonné záruky

Číslo položky: 300750

Dodací lhůta: 2-3 pracovní dny

Zobrazit úplné podrobnosti
Kabel-Abluftsteuerung KDS 116

Kabel-Abluftsteuerung KDS 116

79,00 €
  • Popis
  • Technické informace
  • Stahování
  • Příklady zapojení
  • FAQ - Často kladené otázky
  • Recenze

Lieferumfang

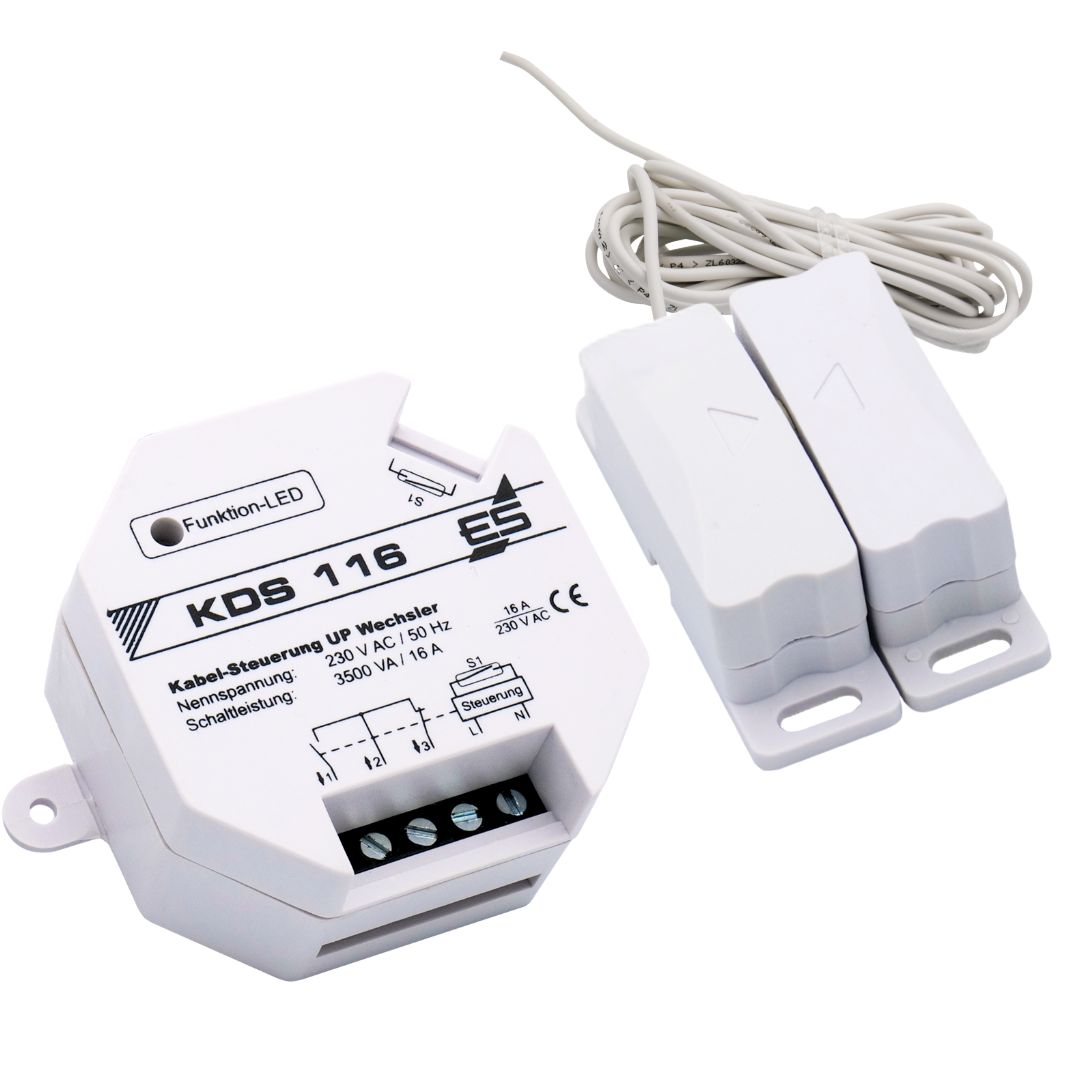

  • Steuergerät (Empfänger)
  • Kabel-Magnetschalter / Fensterkontakt (Sender)
  • Steuerkabel 6 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
  • 4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

Die KDS 116 Kabelabluft-Steuerung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information über die Steuerleitung an den Einbau-Empfänger überträgt. Der Magnetschalter am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Die KDS 116 Kabelabluft-Steuerung unterbricht bei geschlossenem Fenster nicht die gesamte Stromzufuhr zur Abluftanlage. Die Stromtrennung erfolgt selektiv – nur die Lüfterfunktion wird ausgeschaltet, so dass andere Funktionen wie Beleuchtung, Uhrzeit oder Bedienfeld weiterhin aktiv bleiben können, sofern die Geräteinstallation das unterstützt. Ein Plus an Komfort und Sicherheit!



Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

KDS 116 kombiniert mit Abgastemperaturwächter ATW-519: Sobald die Abgastemperatur im Abgasrohr 40 °C überschreitet, muss das Fenster geöffnet werden.



WEEE-NR.: DE91394868
Provozní napětí 230 V ~ (+/-10%) V AC / 50-60 Hz
Spínací výkon 3500 VA (2300 W), 16 A (10A)
Funkční oblast -15° C / +40° C
Třída ochrany IP 20
Testováno TÜV TÜV-geprüft
Rozměry (ŠxŠxH)

Magnetický spínač 55x15x18 mm, řídící jednotka 51x51x26 mm, magnet 55x15x18 mm, distanční deska 55x15x5 mm
Shromáždění Instalace
Řídicí napětí 18 V

Příklad zapojení BORA Basic BIA | BHA | …

Příklad zapojení 4Spádové ventilátory Bosch, Neff atd. mají často připojovací panel kamen s vlastním připojením pro motor ventilátoru. Můstek je nutné odstranit, z jednoho z přípojů L se odbočí vodič a přes svorky 1 a 2 FDS 100 se připojí na vstup L1 připojovacího panelu kamen.

Příklad zapojení 3Někteří výrobci digestoří nabízejí externí připojovací moduly pro samostatné ovládání motoru ventilátoru, z.BBORA Professional Home In, Miele KMDA7774 a mnoho dalších. Toho lze dosáhnout pomocí bezpotenciálového reléového kontaktu přijímače FDS 100. Připojením FDS 100 k řídicímu kontaktu je také kompatibilní s BLDC.

Příklad zapojení 2U starších odsavačů par s mechanickým přepínáním otáček ventilátoru je přijímač připojen k přívodnímu vedení motoru ventilátoru tak, aby osvětlení odsavače fungovalo nezávisle na poloze okna.

Příklad připojení 1Když je okno zavřené, přijímač odpojí napájení motoru ventilátoru odsavače par nebo ventilačního systému. Přijímač lze instalovat přisazený nebo zapuštěný do rozdělovače, vypínače nebo zásuvky o minimálním průměru 60 mm. Boční upevňovací poutka na pouzdru lze v případě potřeby odlomit. Pro zajištění dobrého rádiového spojení je třeba se vyvarovat instalace do samotného odsavače par.

Nebezpečí! Kovy stíní rádiové přenosy* Překážky, zejména kovy, někdy výrazně snižují dosah ve srovnání s otevřeným prostorem. Skutečný dosah vždy závisí na příslušné instalaci. Pokud dochází k častým přerušením provozu, i přes čerstvou baterii, je často na vině špatné rádiové spojení. Vzdálenost mezi vysílačem a přijímačem nehraje téměř žádnou roli. Udržujte přijímač alespoň 20 cm od nejbližšího kovového povrchu. Silné skleněné desky, sklokeramické varné desky, kuchyňské skříňky s hrnci a pánvemi, stejně jako stěny a stropy také poskytují vynikající ochranu před rádiovými vlnami a narušují spolehlivý provoz. Pro dobré připojení nasměrujte přijímač při instalaci tak, aby jeho LED „koukala“ k vysílači.

🔧 Technologie & funkce

Jak přesně funguje regulace odpadního vzduchu KDS 116? Kabelové ovládání odsávaného vzduchu KDS 116 zajišťuje, že váš odsávací systém (např. digestoř) lze zapnout pouze při otevřeném okně. Kabelový magnetický okenní spínač detekuje polohu okna a přenáší signál do přijímače, který aktivuje výfukový systém.

Co se stane, když je okno zavřené, zatímco digestoř běží? V tomto případě přijímač přeruší přívod energie do výfukového systému. Digestoř se vypne nebo již nelze ovládat - to slouží k ochraně před podtlakem a nebezpečnými nahromaděnými výfukovými plyny.

Lze systém používat i s více okny? Ano. Pro operaci OR (otevřeno alespoň jedno ze dvou oken) lze použít přídavný magnetický spínač oken Kabel-Magnetschalter KMS 098K22 (položka 300743) lze nainstalovat.

🛠️ instalace & kompatibilita

Hodí se KDS 116 k nějakému odsavači? V zásadě ano - lze jej integrovat do libovolného přívodu 230V do digestoře nebo výfukového systému. U zařízení se speciálním připojením požádejte proškoleného elektrikáře, který vám nainstaluje ovládání odpadního vzduchu. Pokud je spínací kapacita vyšší než 5 ampér, musí kvalifikovaný elektrikář připojit stykač.

Jak je vysílač připevněn k oknu? Vysílač a magnet se montují přímo na okenní rám a okenní křídlo pomocí přiložených šroubů; pomocí přiložených distančních plechů můžete vytvořit výškovou kompenzaci mezi okenním rámem a okenním křídlem. Ujistěte se prosím, že vzdálenost mezi vysílačem a magnetem je maximálně 5 mm, ideálně 1-2 mm.

Mohu si systém nainstalovat sám nebo potřebuji elektrikáře? Vysílač můžete připojit sami. Pro instalaci přijímače do napájecího zdroje byste si měli najmout vyškoleného elektrikáře.

Je kabelové ovládání odvodu vzduchu KDS 116 kompatibilní s odsávacími sušičkami nebo krby? Ano, v tomto případě můžete použít KDS 116 s Abgastemperaturwächter ATW-519 combi: Jakmile teplota spalin ve výfukovém potrubí překročí 40°C, je nutné otevřít okno. Zahrňte svého kominíka do plánování před montáží, aby poté nic nebránilo převzetí. Existují jasné regionální rozdíly, na které Elektrotechnik-Schabus nemá vliv.

Jaký je rozdíl mezi vestavěnými a zásuvnými přijímači? The Vestavěný přijímač (KDS 116) je pevně integrován do napájecího kabelu odsavače par.
The Mezilehlý zásuvný přijímač (KDS 210) stane se jednoduše zapojený mezi zásuvku a digestoř – bez jakékoli kabeláže.

➕ Rozšíření & Varianty

Mohu ovládat druhý přijímač?

žádný

Jak mohu sledovat dvě okna? (NEBO odkaz)

Máte možnost s dalším Kabel-Magnetschalter KMS 098K22 (Položka 300743) pro použití druhého okna. Poté musí být otevřené alespoň jedno okno, aby mohl výfukový systém začít fungovat.

Jak rozšíření funguje s Kabel-Magnetschalter KMS 098K22 (Položka 300743)? Přídavný magnetický spínač oken se montuje na okno jako první. Oba přepínače pracují paralelně.

Může kontrolní linka | je třeba prodloužit kabel?

ano, maximálně do 25 metrů

🧾 Právní & Zabezpečení

Proč je regulace odpadního vzduchu u digestoří vyžadována zákonem? Pokud jsou systémy odpadního vzduchu provozovány v místnostech s krby, může vzniknout podtlak – to by mohlo způsobit zpětné proudění toxických výfukových plynů (např. Regulace odpadního vzduchu tomu zabraňuje a je v těchto případech povinná. viz Vyhláška o krbech (§4 Abs. 2 FeuVo)

Splňuje kabelové ovládání odvodu vzduchu KDS 116 předpisy pro systémy odvodu vzduchu ve spojení s krby?

Ano, kabelové ovládání výfukového vzduchu KDS 116 je také testováno TÜV.

🛒 nákup & servis

Jaké komponenty jsou součástí kabelového ovládání odvodu vzduchu KDS 116? Kabelový magnetický spínač/okenní kontakt (vysílač), řídící jednotka (přijímač), 6 metrů ovládacího kabelu, dále montážní materiál a podrobný návod k obsluze.

Existují náhradní díly (např. náhradní vysílače, baterie, relé)? Ano, Kabel-Magnetschalter KMS 098K22 (Položka 300743)

Jak dlouhá je záruka? Na výrobek získáváte záruku 2 roky v souladu s právními předpisy.

Kdo mi může pomoci s technickými dotazy nebo v případě záruky? Naše technická podpora je k dispozici telefonicky nebo e-mailem. Kontaktní údaje naleznete na našem webu.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Popis

Lieferumfang

  • Steuergerät (Empfänger)
  • Kabel-Magnetschalter / Fensterkontakt (Sender)
  • Steuerkabel 6 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
  • 4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

Die KDS 116 Kabelabluft-Steuerung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information über die Steuerleitung an den Einbau-Empfänger überträgt. Der Magnetschalter am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Die KDS 116 Kabelabluft-Steuerung unterbricht bei geschlossenem Fenster nicht die gesamte Stromzufuhr zur Abluftanlage. Die Stromtrennung erfolgt selektiv – nur die Lüfterfunktion wird ausgeschaltet, so dass andere Funktionen wie Beleuchtung, Uhrzeit oder Bedienfeld weiterhin aktiv bleiben können, sofern die Geräteinstallation das unterstützt. Ein Plus an Komfort und Sicherheit!



Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

KDS 116 kombiniert mit Abgastemperaturwächter ATW-519: Sobald die Abgastemperatur im Abgasrohr 40 °C überschreitet, muss das Fenster geöffnet werden.



WEEE-NR.: DE91394868
