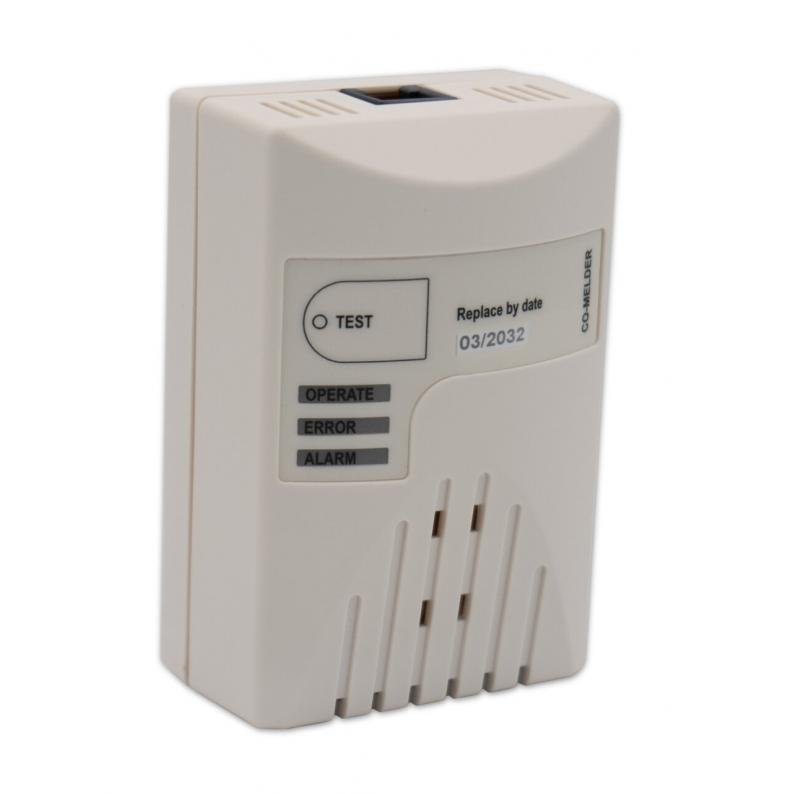

Überwachungseinrichtung zur Sicherheitsabschaltung des Heizkessels bei Austritt von Kohlenmonoxid.
Alarmschwelle: 50 ppm CO gemäß DIN EN 50 291-1
Dieses Gerät wurde zum Schutz von Personen vor den aktuen Wirkungen eines Kohlenmonoxidkontakts entwickelt.
Lebensdauer CO-Sensor max:
ca. 6 Jahre (max. 40°C, min. 40% rH), ca. 10 Jahre (max. 28°C, 30% rH)
Wichtige Warnhinweise:
Folgende Substanzen können den CO-Melder beeinflussen und evtl. einen Fehlalarm auslösen. Sie dürfen daher nicht in dem Raum eingesetzt werden, in der CO-Melder installiert ist:
Ethylen, Ethanol, Alkohol, Iso-Propanol, Benzin, Toluol, Ethylacetat, Hydrogen, Hydrogensulfid und Schwefeldioxide.
Personen mit spezifischen medizinischen Beschwerden werden durch den CO-Melder möglicherweise nicht ausreichend geschützt und sollten eine Warneinrichtung verwenden, die bereits bei Kohlenmonoxidkonzentrationen unter 50ppm hör- und/oder sichtbare Signale erzeugt. Wenden Sie sich im Zweifelsfall an einen Arzt.
Leistungsmerkmale
- doppelte Sicherheit durch akustische und optische Warnfunktion und automatische Abschaltung des angeschlossenen Gerätes bei Gasaustritt
- Detektion von Kohlenmonoxid (CO) nach DIN EN 50291 TÜV-geprüft
- regelmäßige automatische Selbsttestfunktion
- intelligenter Selbsttest, langlebiger elektrochemischer Sensor, Test-Taste uvm.
Einsatzmöglichkeiten
- für Gas-Thermen, Gas-Heizung, Gas-Herd, Gas-Ofen, Öl-Heizung und jede Verbrennungsstätte mit Zufuhr
- Lebensdauer CO-Sensor max: ca. 6 Jahre (max. 40°C, min. 40% rH), ca. 10 Jahre (max. 28°C, 30% rH)
Lieferumfang
- CO-Melder
- 2 Schlüssellöcher an Rückwand, je 2 Schrauben/Dübel beiliegend
Technische Daten
| Elektrischer Anschluss: | 24 Volt DC (+/- 10 %) |
| Mechanischer Anschluss: | RJ12 Buchse, 6-polig, davon 3 belegt |
| Stromaufnahme: | 29 – 31 mA im Überwachungsmodus |
| 38 – 41 mA im Alarmmodus | |
| max. 46 mA im Testmodus | |
| Optische Anzeige: | 3 LEDs, grün (Betrieb), gelb (Error), rot (Alarm) |
| Akustische Anzeige: | Eingebauter Piezo, Resonanzfrequenz 4,4 kHz, 85 dB(A) @ 1 m |
| Alarmschwellen / Verzögerung: | 50 ppm CO nach DIN EN 50291 |
| Ausgangssignal: | PWM auf offenen Kollektor: 19,3 – 20,8 Hertz, nominal 20 Hz, |
| Hi 3 – 7 ms (Betrieb), Lo 8 – 12 ms (Alarm), Hi 23 – 27 ms (Error) | |
| Schutzklasse | II |
| Schutzart: | IP20 gemäß EN 60529 |
| Lebensdauer | ca. 10 Jahre |
| Temperaturbereich: | 0 … 40°C, kurzzei=g max. 45°C |
| Feuchtigkeit: | max. 90% rel. Hg, nicht kondensierend |
| Sensorelement: | Figaro TGS 5042-A00, elektrochemisch, typ. 1,2 – 2,4 nA / ppm |
| Auswertung: | digital, OP-AD-DA, quasi-linear nach Kalibrierung +/- 1% |
| Abmessung (H x B x T) / Gewicht: | 88 x 58 x 38 mm / 91 g |
