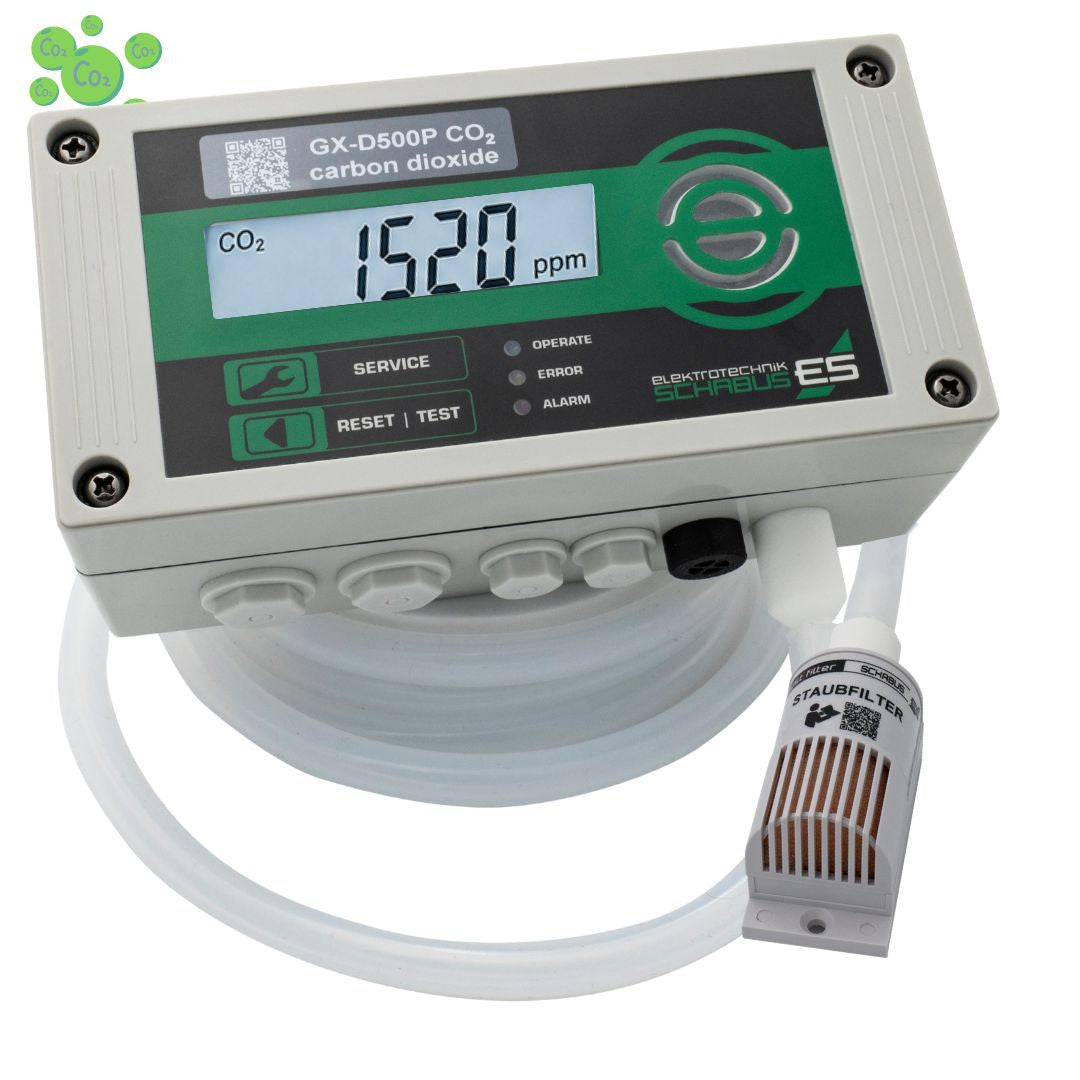

GX-D500P

Prof. CO2-Warngerät für Kohlendioxid aus technischen Anlagen

Einsatzmöglichkeiten

  • Trockeneis Verarbeitung/Lagerung, z.B. Impfzentren
  • Fleisch– und Wurstwaren Kühlung
  • Automatische Zwangsbelüftung
  • Getränkeschankanlagen und Gewächshäuser
  • Räume mit sehr heißer, kalter, feuchter oder staubiger Luft oder in Lüftungsanlagen mit Zugluft

Das professionelle CO2-Warngerät GX-D500P mit ppm-genauer Messung und Anzeige der CO2-Konzentration in Zehntel Prozent, sowie Anzeige und Speicherung vieler Betriebsparameter auf einem beleuchteten Klartext Display, saugt die Luft aus dem zu überwachenden Raum mittels eines Silikonschlauches an. Die Warnstufen sind für die Überwachung von technischen Anlagen, die unter Druck stehen, bzw. für die Lagerung und Verarbeitung von Trockeneis entsprechend hoch ausgelegt und orientieren sich mit 1,5% für Voralarm und 3,0% CO2 für den Hauptalarm an den Vorgaben der technischen Richtlinien für Getränke Schankanlagen. Technische Defekte und Leckagen an den CO2-Armaturen oder eine ausgefallene Lüftung im Trockeneislager werden so ausreichend schnell erkannt, ohne durch dauerhaft schlechte Luft von durch Menschen ausgeatmetem CO2 zu Fehlalarmen zu neigen.

349,00

inkl. MwSt.

zzgl. Versandkosten

Gesamtsumme: 349,00

Lieferzeit: 2-3 Werktage

Artikel Nr. 300263 Kategorie Tag

Beschreibung

Leistungsmerkmale

  • Überwachung von thermisch anspruchsvollen Räumen mit sehr warmer, kalter, feuchter oder staubiger Luft
  • geeignet für CO2 aus techn. Anlagen unter Druck
  • geeignet für die Trockeneis Verarbeitung / Lagerung
  • Relaiskontakt für automatische Belüftung
  • akustische und optische Warnung
  • zweites Relais für Störmeldungen an die Gebäudeleittechnik
  • Klartext-Display mit Anzeige der CO2-Konzentration
  • Voralarmstufe 1,5% CO2 / Hauptalarm bei 3% CO2 in Anlehnung an die Überwachung von Schankanlagen
  • interner NDIR-Sensor und Anschluss des zu überwachenden Raumes mittels Silikonschlauch

SCHABUS GX-D500P (Artikel Nr. 300263 / EAN 4044764004467) Info Teaser - © Copyright 2022 Elektrotechnik Schabus GmbH & Co. KG

Der CO2-Warnmelder GX-D500P ist ein prof. Warngerät mit fest eingestellten Alarmschwellen bei 1,5% CO2 für Voralarm und 3,0% CO2 für Hauptalarm. Der Einsatzzweck ist vielseitig, es kann auch Luft in thermisch anspruchsvoller Umgebung überwacht werden. Seien es besonders kalte Räume wie Kühlungen mit Getränkeschankanlagen und Trockeneislager für Impfzentren oder besonders warme und heiße Räume. Möglich macht das ein Ansaugsystem, das den zu überwachenden Raum mit einem dickwandigen Silikonschlauch erweitert und verbindet.

Der Schwellwert für den Alarm, der sowohl akustisch als auch optisch deutlich wahrnehmbar ist, wurde bewusst so hoch gewählt, damit schlechte Raumluft durch ausgeatmetes CO2 von Menschen nicht zu Fehlalarmen führt, Defekte an technischen Anlagen aber sofort und sicher festgestellt werden. Die genauen Werte orientieren sich dabei an den Vorgaben der technischen Richtlinien für Getränkeschankanlagen in der Gastronomie.

Bei Alarm schaltet ein potenzialfreies Wechselrelais (230 V~ / 5 A) um, das z.B. Zwangsbelüftungen aktivieren oder Magnetabsperrventile schließen kann. Ein weiteres potenzialfreies Wechselrelais
(60 V= / 5 A) schaltet bei vom Gerät selbst festgestellten technischen Störungen um und informiert so z.B. die Gebäudeleittechnik. Im Überwachungsmodus sind beide Relais angezogen und fallen bei Alarm / Störung ab.

Ein großes beleuchtetes 2×16 Zeichen Display informiert ständig über den aktuell gemessenen CO2-Wert und beim Durchblättern mit der SERVICE-Taste über weitere Statusmeldungen des Gerätes. So werden die Temperaturen im Inneren des Gerätes überwacht, die Alarme gezählt, bei technischen Störungen ein Fehler-Code angezeigt oder auch die CO2-Konzentration beim letzten Alarm in ppm mitgeschrieben.

Der GX-D500P ist vorgesehen für die senkrechte Festinstallation an einer Wand, idealerweise neben der Tür, die Einlass in den überwachten Raum gewährt, um sich bereits vor dem Betreten des Raums über die im Inneren befindliche CO2-Konzentration zu informieren.
Der Schlauch führt unten aus dem Gerät heraus und sollte erst nach mindestens 100 cm durch die Wand geführt werden, damit sich die evtl. besonders hohen oder niedrigen Temperaturen an die des Gerätes angleichen können.

Mit einem Meter Schlauch können Temperaturen von -30°C bis +70°C, mit zwei Metern Schlauch sogar von -70°C bis +120°C angesaugt werden. Für besonders staubige Umgebungen steht optional ein Staubfilter (Art.-Nr. 300259) zur Verfügung.

Mit dem optional erhältlichen USB Kalibrier-Adapterkabel kann ein Nullpunktabgleich des Sensors vom Nutzer selbst regelmäßig oder bei Bedarf durchgeführt werden, denn jeder Sensor ist einer natürlichen Drift unterworfen. Die voreingestellte Spreizung der Warnschwellen bleibt dabei stets erhalten und kann nur ab Werk verändert werden.

Technische Daten

Betriebsspannung: 230 V~ (+/- 10%) / max. 8 VA
Leistungsaufnahme: max. 10 VA, je nach Betriebszustand
Relaiskontakte: 2 potenzialfreie Wechselrelais
Relais Re1 „Alarm“: 250 V~ AC / 5 Ampere max.
Relais Re2 „Störung“: 60 V= DC / 5 Ampere max.
Piezo Alarmgeber Schalldruck: rd. 85dB(A) @ 1 Meter
Auslösekonzentrationen: 1,5% / 15.000 ppm Voralarm // 3,0% / 30.000 ppm Hauptalarm
Sensortechnik: optisch, Infrarot Resorption, NDIR
2x 16 Z. Display: weiß/blau, beleuchtet, blinkt bei Alarm
2x LED: grün Betrieb, gelb Error, rot Alarm
Funktionsbereich: 0°C … +45°C für Steuergerät
Silikonschlauch: 6/10mm, 2m beiliegend, max. 4m
Anzeige Beleuchtetes 2×16 Z. Display
Schutzart Steuergerät: IP20 (IP65 auf Anfrage gg. Aufpreis)
Abmessungen (HxBxT): 80 x 160 x 55 mm

Lieferumfang

  • GX-D500P Warngerät
  • 2m Silikonschlauch (Art.-Nr. 21002)
  • 1 Staubfilter (Art.-Nr. 300259)
  • ausführliche deutsche Bedienungs- und Montageanleitung
  • Montagematerial: 4 Schrauben und Dübel, 2 Schraubendreher, 2 Kabelbinder, 2 große und eine kleine PG-Verschraubung
  • optional erhältlich: 1 USB Kalibrier-Adapterkabel (Art.-Nr. 200340)

Versandhinweise

Abmessungen (L x B x H): 170 mm x 130 mm x 70 mm
Gewicht: 0,6 kg

Downloads

Gebrauchsanleitung

GX-D500P - Art. Nr. 300263

Produktdatenblatt

GX-D500P - Art. Nr. 300263
