Artikelnummer: 201753
Levertijd: 2-3 werkdagen
Bekijk alle details

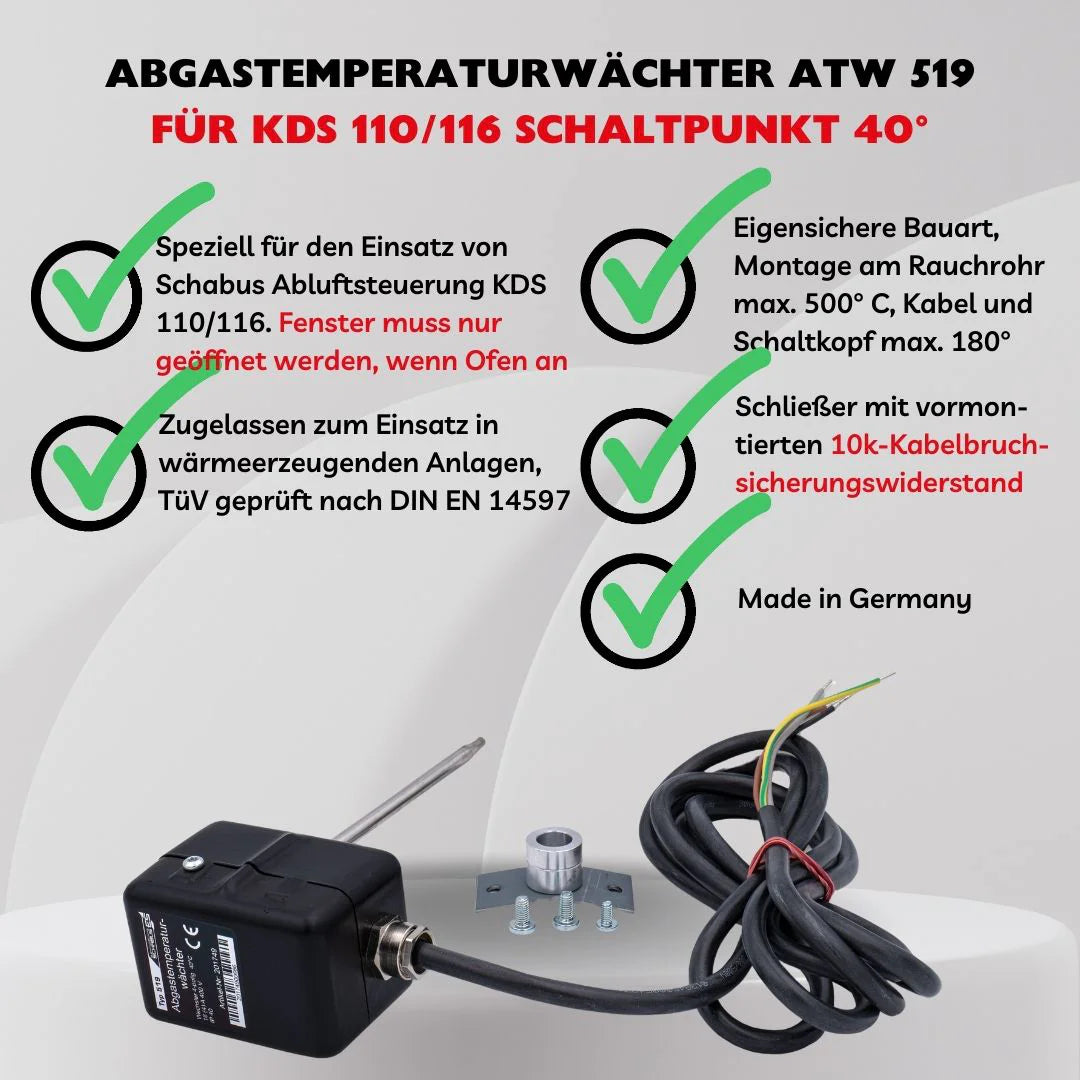

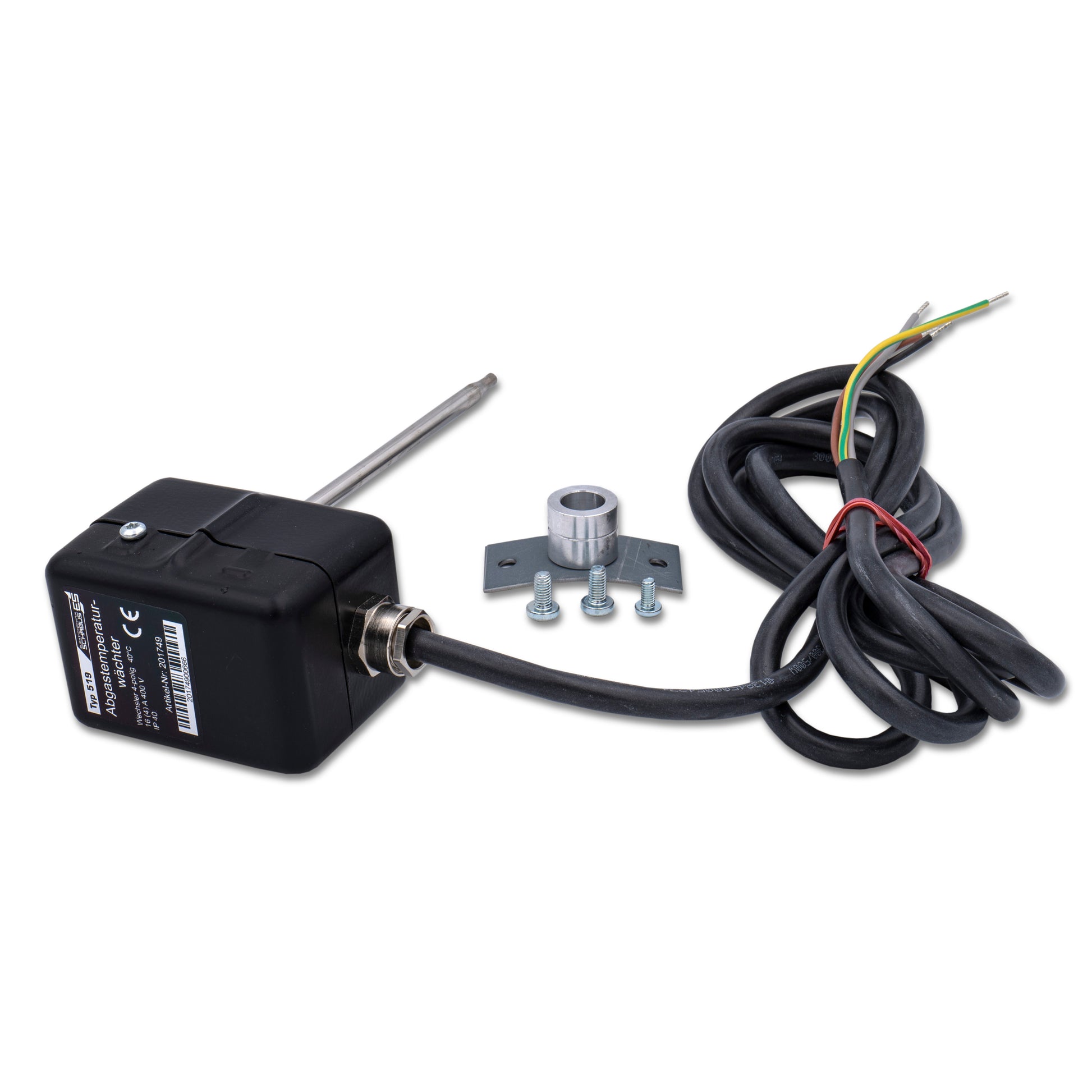

Der speziell angepasste Certotec ATW 519 KDS wurde von Elektrotechnik Schabus gezielt für den Einsatz mit den Kabel-Abluftsteuerungen KDS 110 und KDS 116 entwickelt. Das Besondere: Der integrierte 10 kΩ-Sicherungswiderstand macht es möglich, einen geschlossenen Kontakt (Ofen läuft) sicher von einem Leitungsbruch oder geöffnetem Kontakt (Ofen aus | Fenster offen) zu unterscheiden. Diese Eigenschaft ist bei KDS-Systemen essenziell, da sie durch den Widerstand zwischen bewusster Bedienung und Fehler unterscheiden können.
Dadurch muss zum Betrieb der Dunstabzugshaube nicht zwangsläufig ein Fenster geöffnet werden – wenn der Ofen ohnehin nicht läuft, erkennt die Steuerung dies automatisch. Eine clevere Lösung für Haushalte, in denen der Kaminofen nur gelegentlich genutzt wird.
Abluftfreigabe ohne Fensteröffnung: KDS erkennt automatisch, dass der Ofen aus ist
Thermoschalter im Set KDT 210: Zur Temperaturüberwachung in Komplettsystemen
Alternative zur Funkübertragung: Auch als Funk-Variante FTX 519 erhältlich

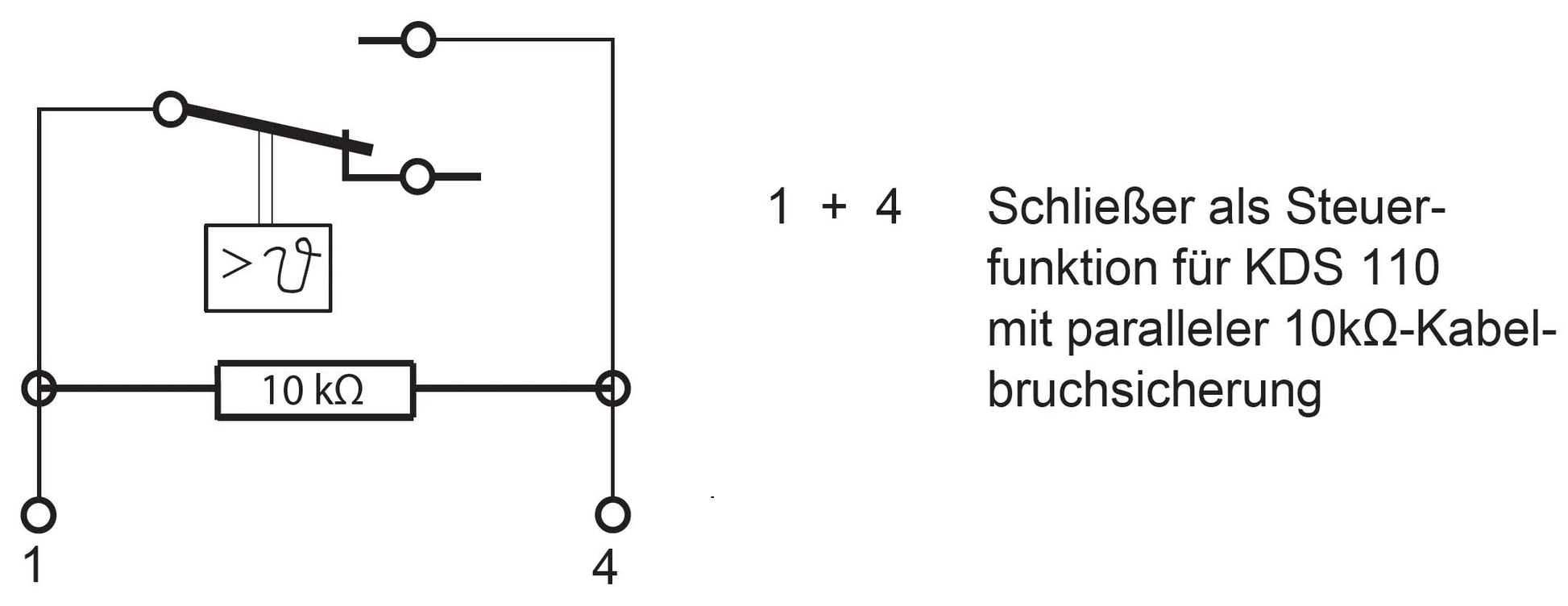

Der ATW 519 KDS besitzt ebenfalls einen Schaltpunkt bei ca. 40 °C, ist TÜV-geprüft nach DIN EN 14597 und bietet höchste Betriebssicherheit durch seine eigensichere, wartungsfreie Bauweise. Die elektrische Besonderheit ist der bereits integrierte 10 kΩ-Widerstand, der als Kabelbruch-Erkennung dient. Diese Funktion ist ausschließlich für KDS-Systeme vorgesehen – bei anderen Steuerungen kann der Widerstand die Funktion stören.
Auch dieser Temperaturwächter ist für Abgastemperaturen bis 500 °C geeignet. Der Schaltkopf und die vormontierte 2 m Silikonleitung halten bis zu 180 °C stand. Für größere Entfernungen kann das Anschlusskabel außerhalb des Hitzeeinflusses mit einer 2-adrigen Leitung verlängert werden.

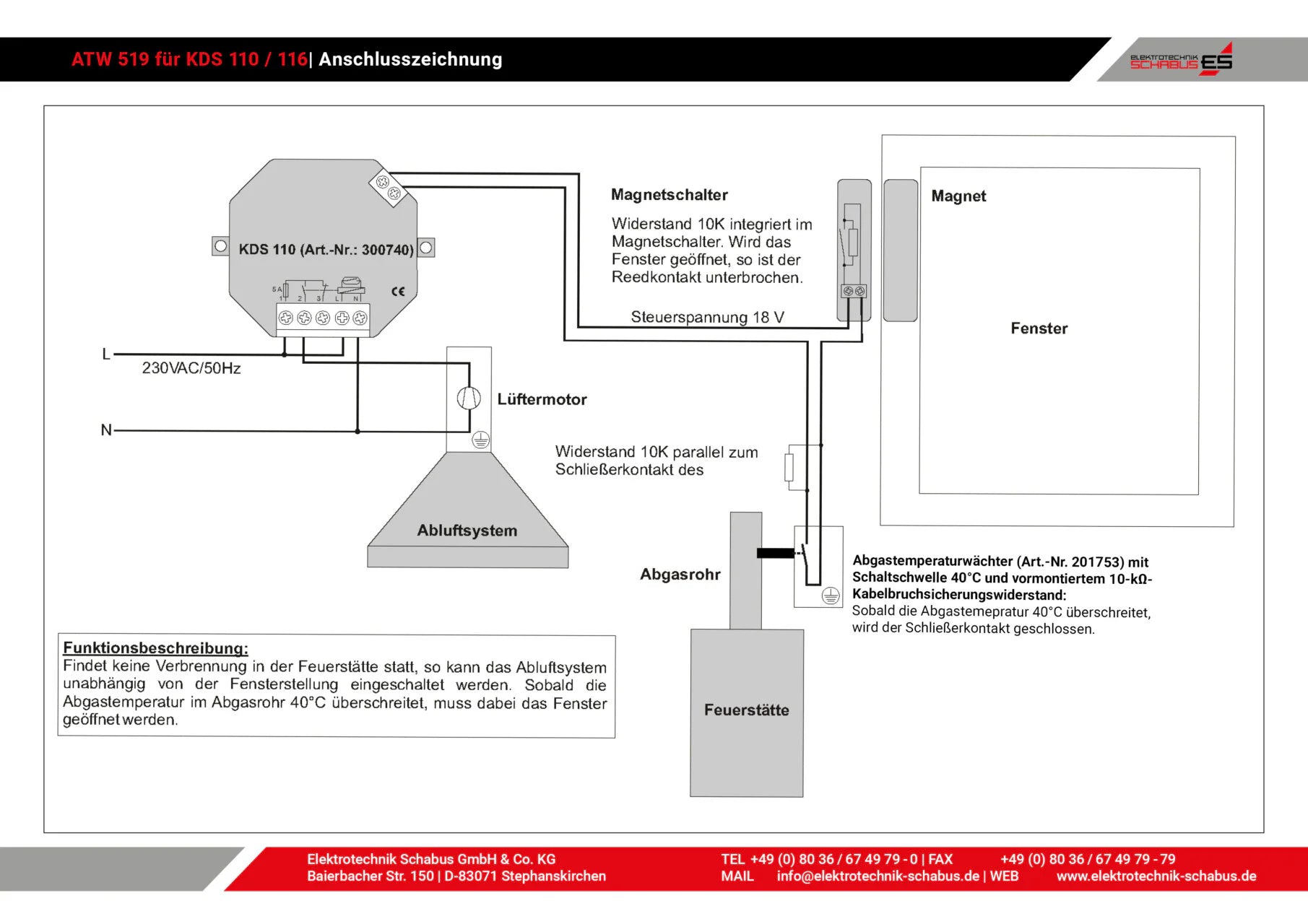

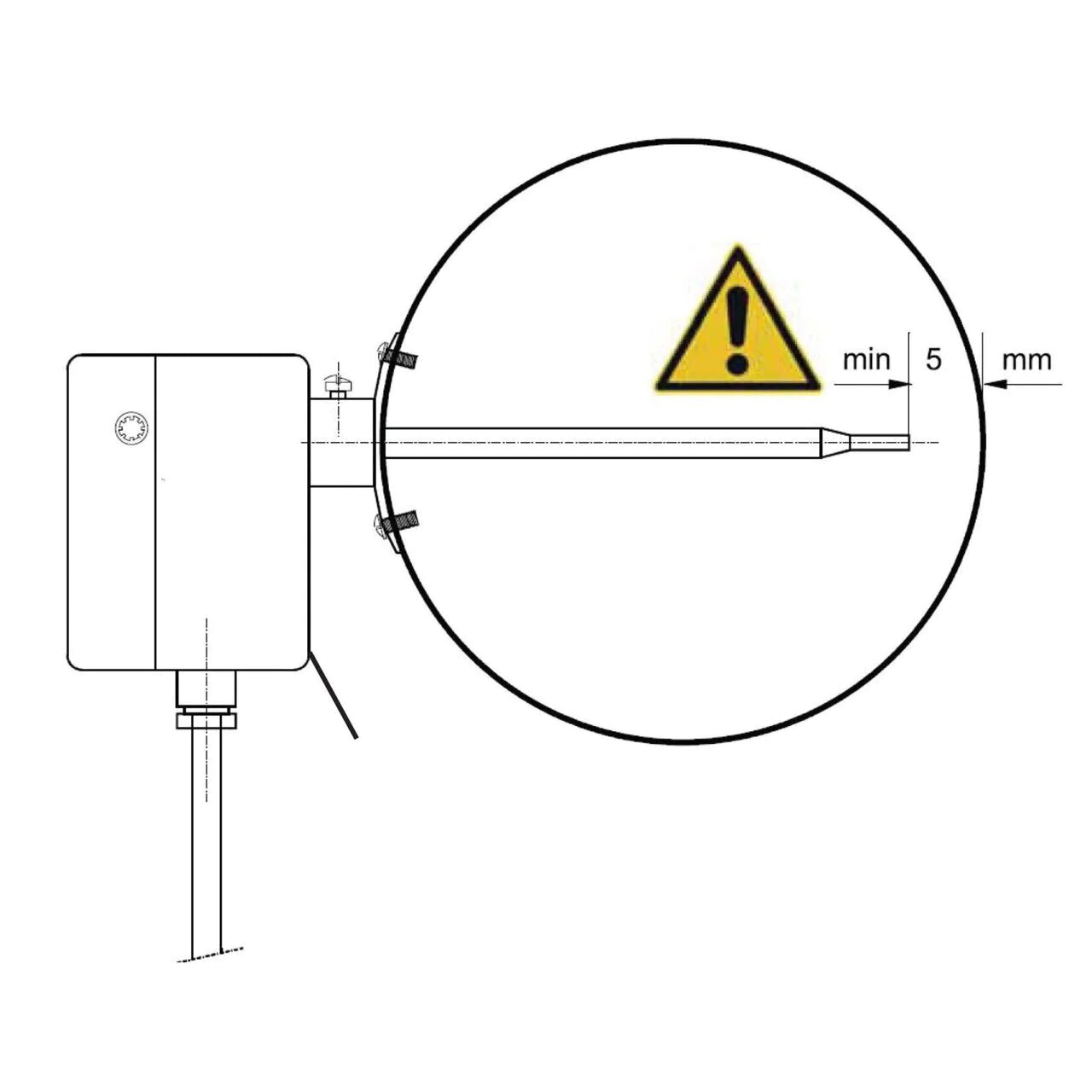

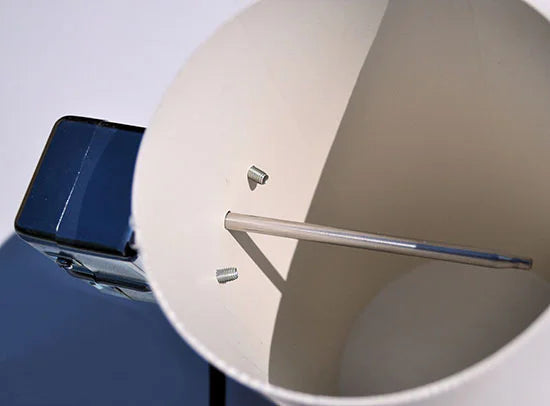

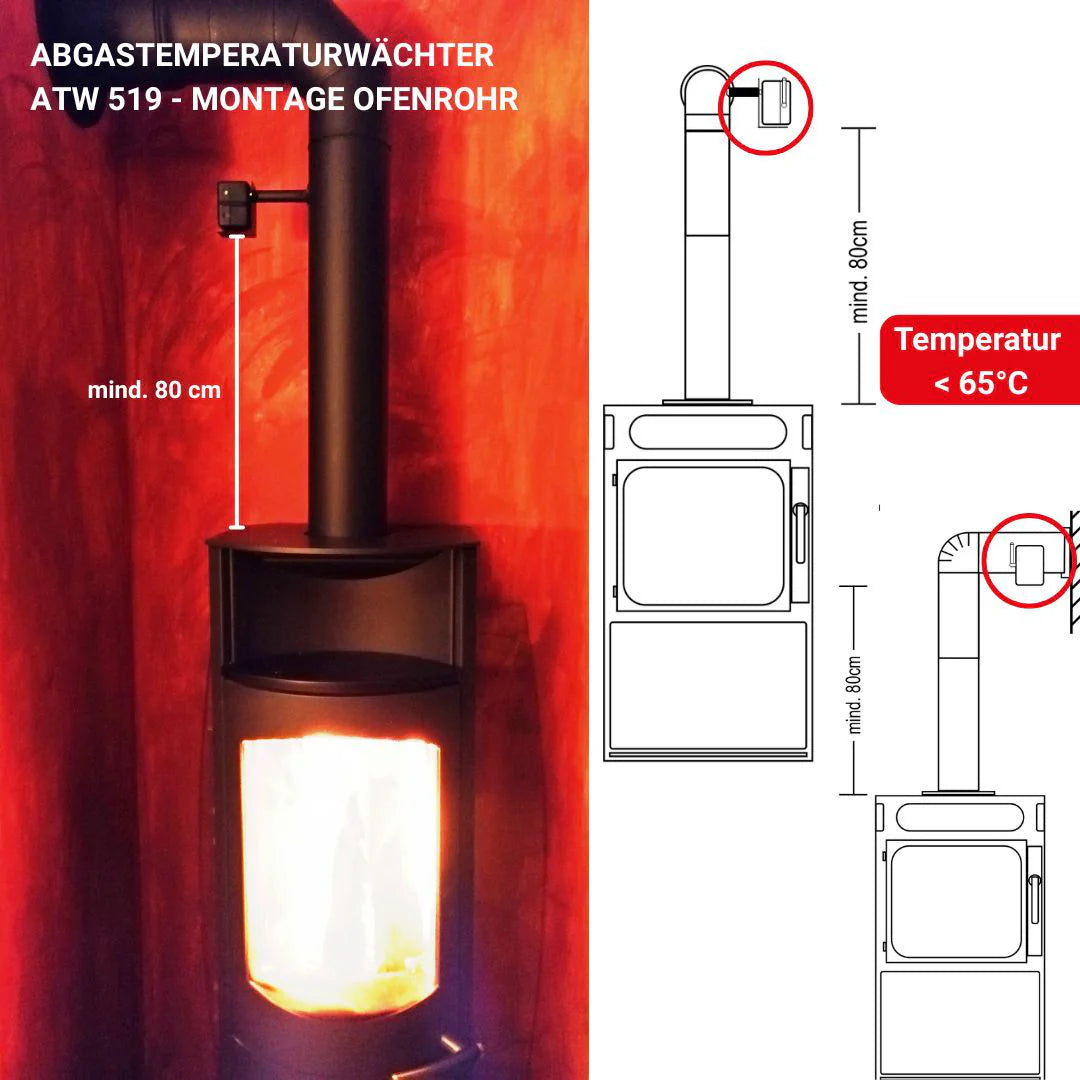

Die Montage erfolgt direkt am Ofenrohr – idealerweise in ca. 80 cm Abstand zur Ofenoberkante. Damit stellt der Sensor sicher, dass nur bei echtem Ofenbetrieb ein Schaltsignal an das KDS-System gegeben wird. Der Anschluss erfolgt in Reihe mit dem Fensterkontakt – ganz nach KDS-Systemlogik.
WEEE-NR.: DE91394868
| TÜV-getest | volgens DIN EN 14597, TÜV-getest |
|---|---|
| Merk | Cetrotec |
| Beperk het bereik | 40°C, fabrieksinstelling |
| Lijn | 2 m (4-draads) | Siliconen | max. 180°C |
| Medium | Lucht of rookgas |
| Schakel verschil | ca. 15 K |
| Nauwkeurigheid van schakelen | +/- 7K |
| Temperatuur | 0-500 °C mediumtemperatuur, max. Kabeltemperatuur 180 °C |
| Tijd | < 45 seconden responstijd |
