Descrizione
Caratteristiche delle prestazioni
- Alloggiamento per sistema di guide top-hat standard da 35 mm (DIN EN 5002)
- Segnalazione ottica con LED + acustica interna. Avvertenze
- 2 linee di rilevamento per sensori d'acqua e mini interruttore a galleggiante
- Più sensori possono essere collegati in parallelo
- funzioni di allarme o di memoria indipendenti
- 2 relè di commutazione integrati da 5 A ( relè di commutazione a potenziale zero), uno per ogni linea di rilevamento, consentono il collegamento al sistema BUS (EIB) o a dispositivi esterni
- Uscita di allarme 12V - 30mA per LED esterni, piezo, ...
- Ingresso di reset esterno per pulsante, combinatore GSM, ...
- La batteria da 12 volt funziona come un gruppo di continuità
Descrizione funzionale:

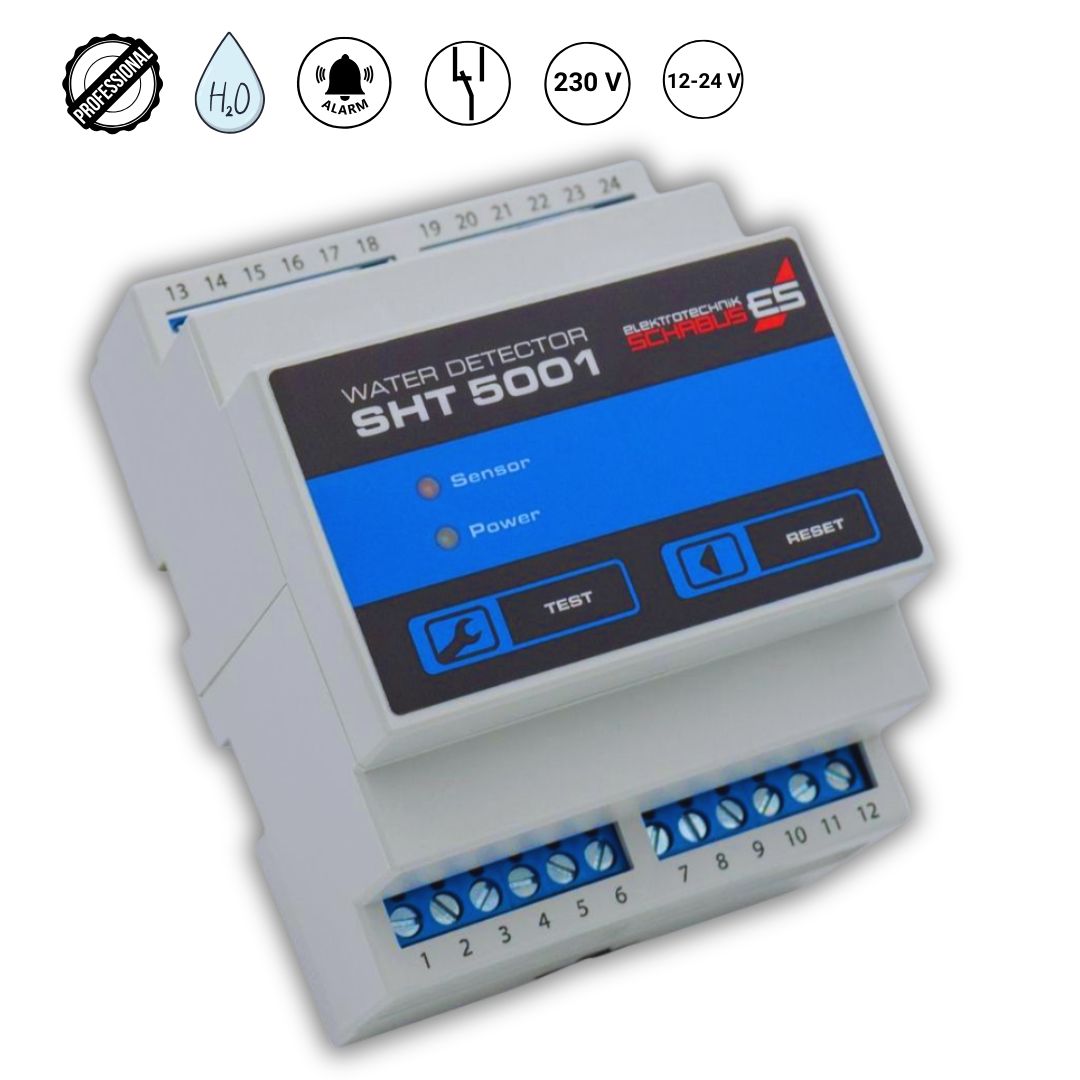

Il rilevatore d'acqua SHT 5001 è un dispositivo per il monitoraggio di scantinati, cucine, bagni, tetti piani, cisterne, pozzi, sistemi di drenaggio, sistemi di serbatoi, pozzi, vasche e molto altro ancora. L'alloggiamento standardizzato è ideale per l'installazione in quadri di sottodistribuzione, armadi di comando, piccoli quadri di distribuzione, alloggiamenti per il montaggio in superficie, ecc.
Opzioni di connessione:
L'SHT 5001 dispone di 2 linee di segnale con 2 ingressi ciascuna, una per sensori d'acqua fino a 100 m e una per mini interruttori a galleggiante fino a 300 m di lunghezza della linea. Ogni linea di rilevamento commuta il proprio relè in caso di allarme. Un allarme memorizzato può essere resettato dall'esterno con un contatto a potenziale zero, ad esempio un pulsante. È presente un'uscita di allarme a 12 volt, che può essere caricata fino a 30 mA. L'SHT 5001 può funzionare con la tensione di rete o con una sorgente a 12 / 24 V CC.
Funzione di memoria:
Tramite un ponte di collegamento, è possibile memorizzare l'allarme scattato e confermarlo solo premendo il pulsante. Con l'impostazione standard, l'allarme viene automaticamente annullato dopo che il livello dell'acqua è sceso al di sotto del limite. Per ciascuna delle due linee di rilevamento è disponibile una memoria di allarme separata.
Alimentazione di emergenza:
L'ingresso di tensione CC per le batterie e le batterie ricaricabili fornisce contemporaneamente un gruppo di continuità di emergenza (UPS) quando si utilizza una batteria ricaricabile da 12 volt. Quando si utilizza una batteria da 12 volt, la tensione di rete collegata contemporaneamente ha la priorità. In caso di guasto, la batteria o la batteria ricaricabile subentrano immediatamente. Se è collegata una batteria da 24 volt, questa ha la priorità sulla tensione di rete; il limite è 15 V.
Sensori d'acqua per l'umidità del pavimento:
I sensori d'acqua sono utilizzati per rilevare l'umidità sui pavimenti e le perdite, ad esempio sotto le lavastoviglie e le lavatrici. Interruttori a galleggiante per il livello dell'acqua e per i liquidi non conduttivi: Poiché i sensori d'acqua possono essere utilizzati solo per ambienti regolarmente asciutti, esistono numerosi mini-interruttori a galleggiante in grado di rilevare un livello d'acqua, una corsa o un indicatore. Gli interruttori mini-float richiedono poca manutenzione e non sono soggetti a usura.
Controllo esterno della funzione di reset:

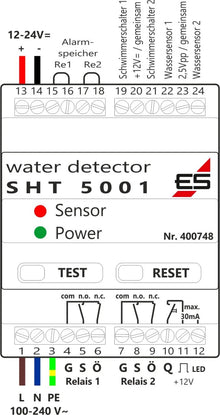

Per resettare un allarme memorizzato, si utilizza normalmente il pulsante RESET sul frontale dell'alloggiamento; nella nuova versione dell'SHT 5001 è ora possibile controllare questa funzione anche a distanza. Un contatto di lavoro a potenziale zero commutato momentaneamente (cioè non permanentemente) può attivare dall'esterno il reset dell'ingresso Q (morsetti 10/11).
Cavi più lunghi di quanto sia mai stato possibile in passato:
Con tutti i rilevatori d'acqua di Elektrotechnik Schabus, la lunghezza massima dei cavi per i sensori d'acqua e i mini interruttori a galleggiante è limitata a 50 metri. In risposta alle richieste di molti clienti, siamo riusciti ad aumentare significativamente le possibilità trattando separatamente i sensori d'acqua e gli interruttori a galleggiante. È rimasta la limitazione della capacità di linea a 10 nF, ma questo consente anche un ampio margine di manovra nello spessore del filo. Con lo spessore standard di 2x 0,14 mm² LiYY per i cavi dei sensori, siamo riusciti a raggiungere fino a 100 metri per i sensori e fino a 300 metri per i mini interruttori a galleggiante.
Supporto di sensori con 3 contatti:
Per la prima volta, il nuovo rilevatore d'acqua SHT 5001 offre un'opzione di collegamento diretto per i sensori d'acqua SHT 5008 e SHT 5600 con 3 contatti, senza dover prendere le deviazioni tramite SHT 5000 con scheda plug-in a relè. Una volta per la ridondanza con SHT 5008 (2 contatti devono essere collegati con l'acqua) o una volta per la dinamica con SHT 5600 (prima distinguere l'umidità del suolo, poi l'acqua crescente).
Sensore dell'acqua o mini interruttore a galleggiante? Di quale ho bisogno?
È abbastanza facile rispondere a questa domanda: Se dal punto di vista dell'applicazione è possibile utilizzare un interruttore mini-float, è necessario utilizzarlo. Perché in questo caso si tratta di un livello dell'acqua, di un indicatore o di una corsa. I sensori funzionano per un po', ma con i loro contatti scoperti sono del tutto inadatti ad ambienti costantemente umidi. Ricordate che i sensori dell'acqua sono parti soggette a usura. Più spesso e più a lungo sono esposti all'acqua, più velocemente invecchiano e, nel migliore dei casi, tendono ad aumentare i falsi allarmi. Anche se si è convinti che il sensore sia correttamente asciutto, è possibile che l'acqua sia penetrata all'interno del sensore e abbia causato una significativa corrosione, ruggine, verderame, ecc. I sensori sono adatti solo per ambienti regolarmente asciutti, per rilevare l'acqua in generale sui pavimenti e in particolare sotto le lavatrici e le lavastoviglie, magari sotto la caldaia o altri apparecchi che trasportano acqua, tubi, termosifoni, ecc.
Utilizzare con liquidi non conduttivi:
È possibile utilizzare il rilevatore d'acqua SHT 5001 anche con altri liquidi non conduttivi o con proprietà pericolose.
hanno. È sufficiente combinare l'SHT 5001 con il nostro Interruttori a galleggiante.
