Numero dell'articolo: 300772
Tempi di consegna: 2-3 giorni lavorativi
Visualizza i dettagli completi

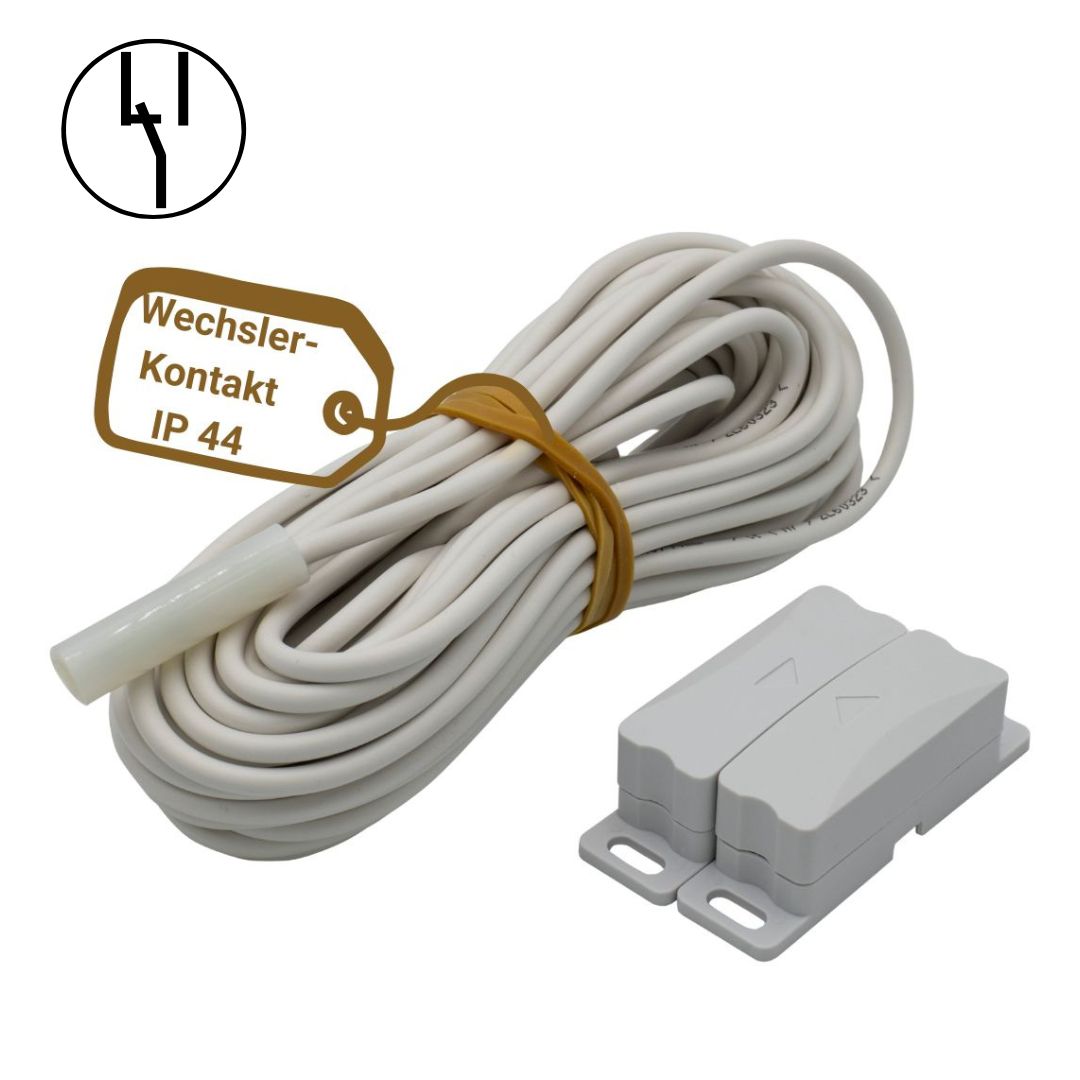

1× Reed-Kontaktschalter SHT 3030 IP44 (Wechsler)
8 m Anschlussleitung (3-polig)
4× Distanzplatten zum Höhenausgleich
Montagematerial

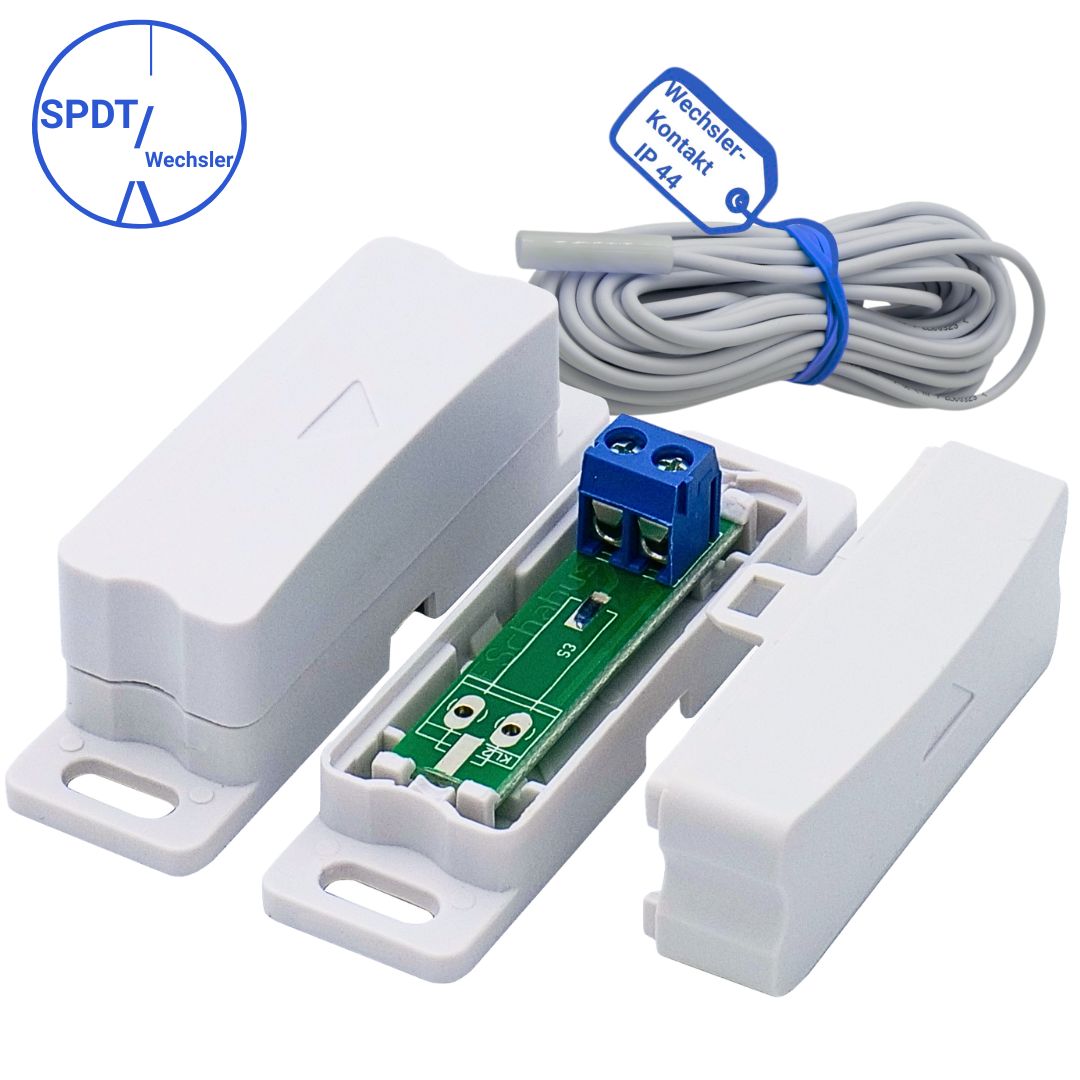

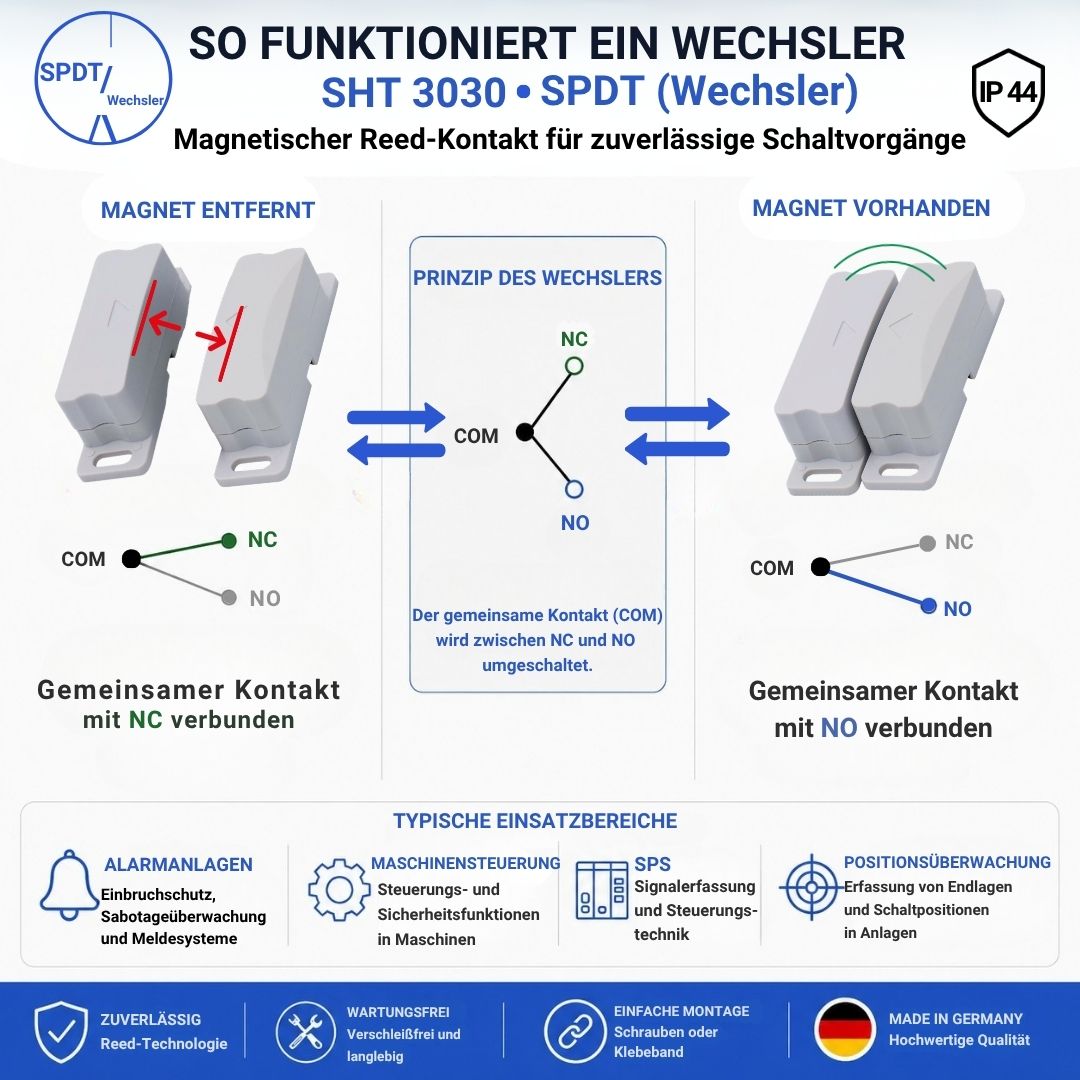

Der SHT 3030 ist ein Magnetschalter mit Wechslerfunktion.
Das bedeutet:
Ist der Magnet entfernt → ein Kontakt ist geschlossen
Ist der Magnet in unmittelbarer Nähe → der Kontakt wechselt seinen Zustand
Der Reedkontakt schaltet somit zwischen Öffner- und Schließerfunktion um. Dadurch ist der SHT 3030 besonders flexibel einsetzbar, wenn beide Signalzustände benötigt werden.
Schließer: Kontakt schließt bei Annäherung des Magneten
Öffner: Kontakt öffnet bei Annäherung des Magneten
Wechsler: Kontakt wechselt zwischen zwei Zuständen
Die Wahl der Kontaktart richtet sich nach der gewünschten Signalverarbeitung in Ihrer Anwendung.
Der SHT 3030 IP44 ist sowohl für:
trockene Innenräume
als auch den Außenbereich

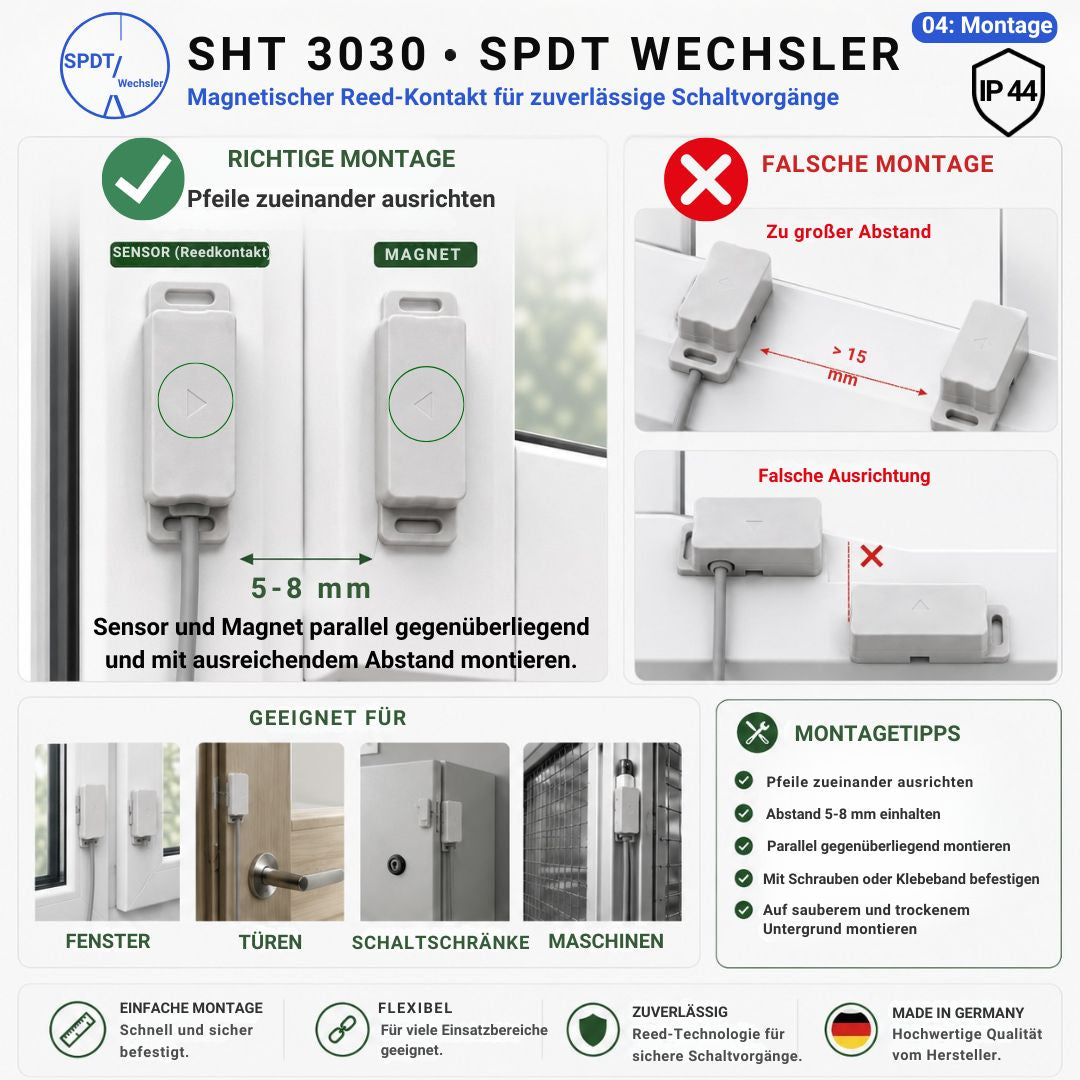

geeignet und kann auch an der Außenseite von Türen und Fenstern montiert werden.

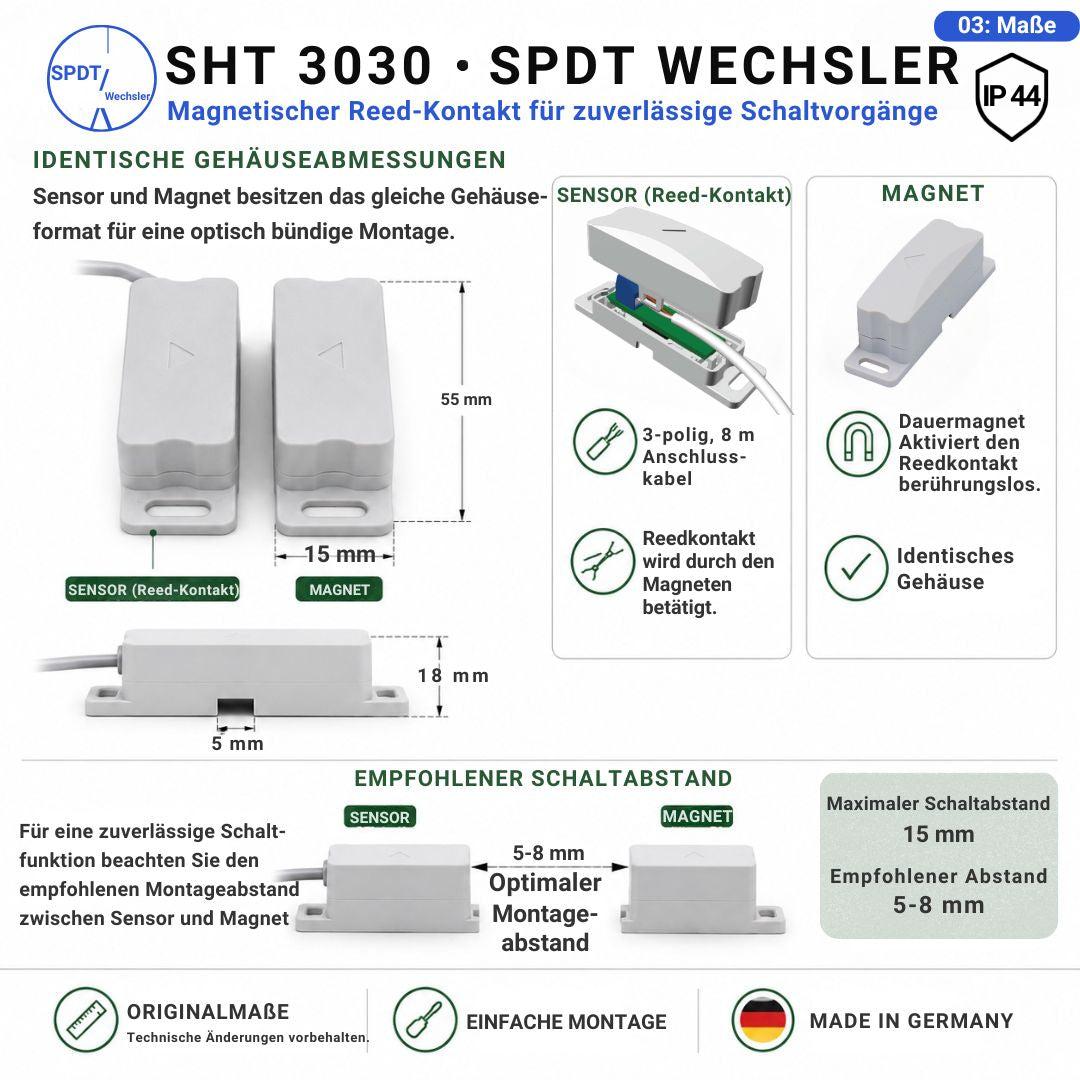

Die beiliegenden Distanzplatten ermöglichen eine exakte Anpassung an unterschiedliche Rahmenhöhen.
Der Anschluss erfolgt über die integrierte 3-adrige Leitung (8 m).
Zusätzlich kann ein Steuerungskabel vom Typ LIYY 2×0,14 mm² an der Klemme angeschlossen werden.
Das Kabel kann von beiden Seiten eingeführt werden, wodurch auch hier eine Serienschaltung mehrerer Kontaktschalter möglich ist.
Kontaktart: Wechsler
Schutzart: IP44
Schaltleistung: 10 W
Belastbarkeit: max. 500 mA
Schaltspannung: max. 20 V
3-adrige Anschlussleitung (8 m)
Geeignet für Innen- und Außeneinsatz
Gehäusefarbe: Telegrau-4
Weitere RAL-Farben auf Anfrage
Für zusätzliche Verdrahtung oder Erweiterungen empfehlen wir eine flexible Steuerleitung vom Typ:
Diese eignet sich ideal für die saubere und normgerechte Installation in Steuerstromkreisen.
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch fachkundiges Personal durchgeführt werden.
Vor Installations- oder Wartungsarbeiten ist die Spannungsfreiheit sicherzustellen.
Die Installation hat entsprechend der geltenden Vorschriften und Normen zu erfolgen.
Dieser Reed-Kontaktschalter verfügt über keine Kabelbruchsicherung und ist daher nicht als Erweiterung für Schabus Abluft- oder Klimasteuerungen geeignet.
Unsachgemäße Installation kann zu Fehlfunktionen oder Sachschäden führen.
WEEE-Nr.: DE91394868
| Prestazione di commutazione | 25 V CA | 60 V CC |
|---|---|
| Area funzionale | -15°C/+40°C |
| Classe di protezione | IP44 |
| Dimensioni (LxLxP) | |
| Consumo energetico | 0,5 A |
| Area di applicazione | Sistemi di scarico aria, per seconde finestre, modellismo, accessori scarico aria/climatizzazione |
| Condizioni ambientali | ambiente regolarmente asciutto, al chiuso, all'aperto |
| Colore | Telegrigio 4 |
| Contatto relè | Commutazione NC/NO |
| Linea | 8m| 3 pin |
