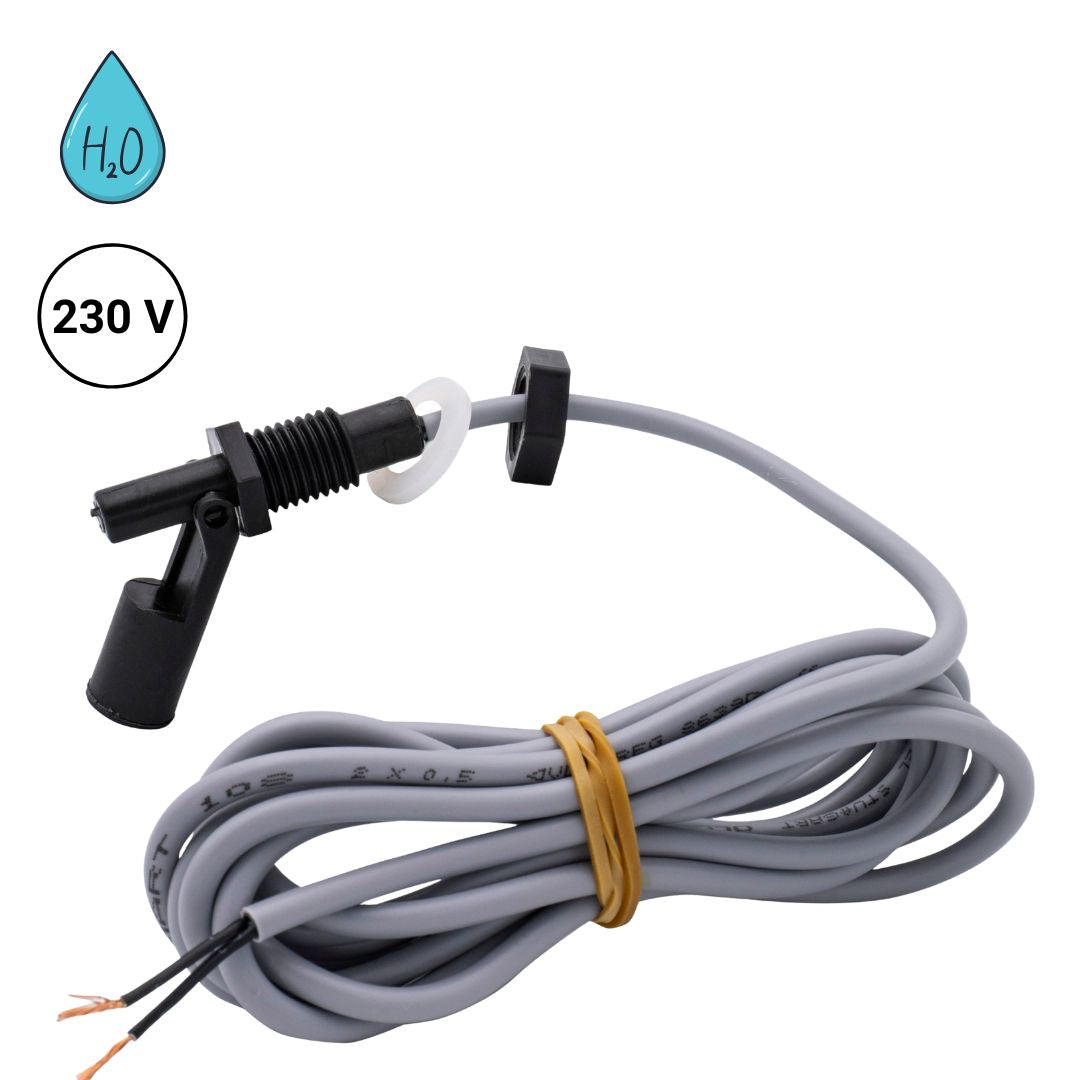

Klapp-Schwimmerschalter SHT 5030 / 230 Volt NC/NO

SHT 5030 – Klappschwimmerschalter für geeignete 230-V-Steuerstromkreise

Der SHT 5030 überwacht Flüssigkeitsstände in Tanks und Behältern. Er wird seitlich und horizontal in die Behälterwand eingebaut. Seine Ausführung ermöglicht den Einsatz in geeigneten 230-V-Steuerstromkreisen unter Beachtung sämtlicher elektrischer Schaltgrenzen.

Seitlich montieren und Schaltfunktion wählen

Verwenden Sie die vorgesehene Dichtung und Befestigungsmutter. Öffnung und Dichtfläche müssen zur freigegebenen Maßzeichnung passen. Der bewegliche Schwimmer muss ungehindert auf- und abklappen können.

Die Einbaurichtung bestimmt die Funktion. Durch Drehen des gesamten Schalters um 180° um seine horizontale Längsachse lässt sich zwischen Öffner- und Schließerfunktion wählen:

• Schließerfunktion: Der Kontakt schließt bei steigendem Pegel.
• Öffnerfunktion: Der Kontakt öffnet bei steigendem Pegel.

Prüfen Sie nach dem Einbau die Dichtheit und beide Schaltzustände.

Elektrische Schaltgrenzen beachten

Für den Schaltkontakt gelten:

• Wechselspannung: maximal 275 V AC, 1,0 A und 10 VA.
• Gleichspannung: maximal 30 V DC, 0,5 A und 10 W.

Alle Grenzwerte müssen gleichzeitig eingehalten werden. Der maximale Strom darf deshalb nicht bei jeder Spannung vollständig ausgeschöpft werden.

Der Schalter kann geeignete Relais oder Steuerstromkreise schalten. Die angeschlossene Last muss einschließlich ihres Einschaltverhaltens zu den zulässigen Schaltwerten passen. Er ist kein universeller Leistungsschalter für Pumpen oder andere Verbraucher.

Reedkontakt schützen

Induktive und kapazitive Lasten können den Reedkontakt beschädigen. Die Schaltung muss deshalb passend zur Last ausgelegt und erforderlichenfalls mit einer geeigneten Schutzbeschaltung versehen werden.

Bei Wechselspannung ist eine passende Schutzbeschaltung, beispielsweise ein entsprechend ausgelegtes RC-Glied, erforderlich. Bei geeigneten Gleichstromlasten kann eine Freilaufdiode eingesetzt werden. Auswahl und Anschluss erfolgen durch die Elektrofachkraft. Schutzbauteile erhöhen die zulässigen Schaltwerte nicht.

Anschluss und Sicherheit

Der Anschluss darf ausschließlich durch eine Elektrofachkraft erfolgen. Für den Einsatz in 230-V-Stromkreisen ist laut Hersteller ein FI-Schutzschalter (RCD) erforderlich.

Vor Anschluss-, Wartungs- oder Einstellarbeiten die Anlage freischalten und Spannungsfreiheit feststellen.

Die fest angeschlossene Ölflex-Leitung ist 2,5 m lang und besitzt zwei Adern mit jeweils 0,5 mm². Verlegen Sie sie geschützt vor Zug, Quetschungen und scharfen Kanten. Verlängerungen und Verbindungsstellen müssen zur elektrischen und mechanischen Beanspruchung sowie zur Umgebung passen.

Medium und Pflege

Der Funktionsbereich beträgt −20 bis maximal +80 °C. Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Prüfen Sie zusätzlich die Verträglichkeit aller benetzten Materialien mit dem Medium und dessen Temperatur.

Kontrollieren Sie regelmäßig Dichtung, Befestigung und freie Schwimmerbewegung. Entfernen Sie Ablagerungen vorsichtig mit einem weichen, feuchten Tuch; keine lösemittelhaltigen Reiniger verwenden.

Prüfen Sie nach Reinigung oder Umbau das Schalten, Rückschalten und die vollständige Funktion der angeschlossenen Steuerung.

Ölflex®-Leitung für industrielle Anwendungen

Diese Variante ist mit einer besonders robusten LAPP Ölflex® 108 Leitung (2 × 0,5 mm²) ausgestattet.

Eigenschaften:

• öl- und chemikalienbeständig

• mechanisch hoch belastbar

• flammwidrig

• für industrielle Umgebungen geeignet

Dadurch ist der Schwimmerschalter auch für anspruchsvollere Installationen geeignet – z. B. in Technikräumen, Industrieanlagen oder Werkstätten.

Typische Einsatzbereiche

• Industrie- und Technikräume

• Tanks & Behälter mit ölhaltigen Medien

• Pumpensteuerungen

• Anlagen mit 230-V-Steuerkreisen

• Anwendungen mit erhöhter mechanischer Belastung

Geeignet für Flüssigkeiten mit einer Dichte ab ca. 0,7 g/cm³.

• Auch zum direkten Schalten von 230-Volt-Relais (FI-Schutz erforderlich!)

⚠️ Achtung: Der Einsatz in 230-Volt-Stromkreisen ist nur zulässig mit FI-Schutzschalter (RCD)!

Sonderlängen auf Anfrage

Benötigen Sie ein längeres Ölflex-Anschlusskabel? Kein Problem – wir fertigen Ihre Wunschlänge gerne individuell.

Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

• Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)

• Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS) oder lange Leitungen > 50 m

• Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.



RC-Glieder für Reedkontakte (10 … 40 VA)

Spannung	Widerstand	Kapazität	RC-Glied-Typ
AC 24 V	100 Ω	0,33 μF	A 3/24



Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.



Schaltplan mit Freilaufdiode
