Numero dell'articolo: 400200
Tempi di consegna: 2-3 giorni lavorativi
Visualizza i dettagli completi

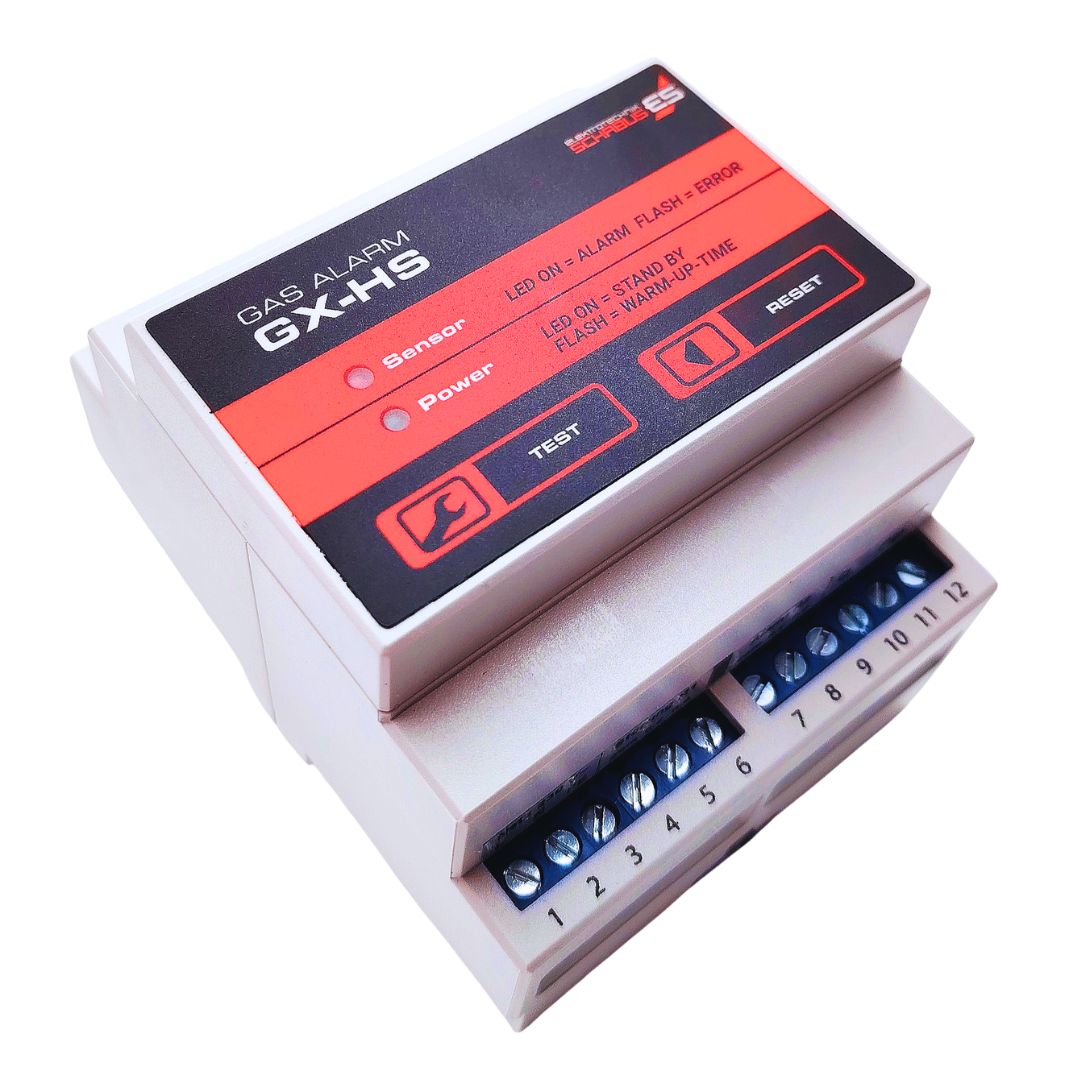

Der Gas Alarm GX-HS ist ein Gasmelder für verschiedene Gase und warnt bereits bei einer Gaskonzentration, die weit unter dem lebensbedrohlichen Wert liegt. Dieses Überwachungssystem ist deshalb seinem Zweck entsprechend sehr empfindlich eingestellt. Zu jedem Gastyp muss ein geeigneter Sensor verwendet werden. (Angaben zur Auslösung und Mindestkonzentration finden Sie jeweils in der Gebrauchsanleitung des Sensors). Das Alarmsignal erfolgt am Gerät optisch und akustisch (optional kann ein externer Summer/Piezo-Alarmgeber am Gerät angeschlossen werden). Zusätzlich wird ein potentialfreies Relais geschalten, um z.B mit dem Relais ein Magnetabsperrventil (Gaszuleitung verriegeln) zu schalten, so dass an einem eventuellen Leck in der Gasleitung oder in der Gastherme kein weiteres Gas mehr austreten kann und mit einem zweiten Relais / Störungsrelais einen Schalteingang in der Gebäudeleittechnik zu bedienen.
Montageanleitung
Das Warngerät und der Sensor dürfen nur in trockenen Innenräumen installiert und müssen je nach Gastyp richtig platziert werden, damit eine einwandfreie Funktion des Warngerätes gewährleistet ist.
Die Montage muss durch eine qualifizierte Fachkraft erfolgen. Bitte beachten Sie die fünf Sicherheitsregeln!
Hutschienenmontage
Der Gas Alarm GX-HS wird in Verteilungen und Schaltschränken auf eine Standard 35 mm DIN-Schiene (Hutschiene) eingebaut.
Sensormontage Je nach Art des angeschlossenen Sensors detektiert das Gerät verschiedene Gase z.B. Stadt- und Erdgas (Methan/Butan), Kohlenmonoxid und Rauch oder Kohlendioxid. Für jeden Sensortyp ist eine vorgeschriebene Montagehöhe notwendig, da Gase unterschiedliche Eigenschaften haben und sich entsprechend im Raum verteilen. Bei Kabelverlängerungen beachten Sie bitte zwingend die Betriebsanleitung des Sensors.
| Gas | Einsatz | Sensor |
|---|---|---|
| Stadt- & Erdgas, Methan, Butan, Propan, LNG-Flüssiggas, Campingsgas | Gastherme, Gasherd | GX-LNG Artikelnummer: 300897 |
| Chlorfluorocarbons (Kältemittel) | Klimaanlagen, Kühlhäuser, Wärmepumpen | GX-CFC Artikelnummer: 200901 |
| H₂ – Wasserstoff | Klimaanlagen, Wärmepumpen | GX-H2 Artikelnummer: 200616 |
| Kohlendioxid – technische Anlagen | Schankanlagen, Brauereien, Wassersprudler, Kühlräume, Trockeneislager, technische Anlagen | GX-CO2-30 Artikelnummer: 300315 |
| Kohlendioxid – Raumluft | Innenräume, Werkstatt, Großraumbüro, Wartezimmer, Veranstaltungsräume, Klassenzimmer, Turnhalle | GX-CO2-25 Artikelnummer: 200989 |
Übersicht der Anschlüsse:
WEEE-NR.: DE91394868
| Tensione operativa | 100-240 Volt AC / 50-60 Hz, 12 V / 40 V = DC |
|---|---|
| Prestazione di commutazione | max. 5 A / 230 V Relais |
| Area funzionale | -10°C / +60°C |
| Classe di protezione | IP 54 |
| Dimensioni (LxLxP) | |
| Consumo energetico | ca. 1 W (stand-by) |
| Allarme | 9 – 15 V / 30 mA, akkustisch, optisch |
| Contatto relè | 2 potentialfreie Wechsler, Wechsler NC / NO |
| Assemblea | Hutschienengerät |
| Collegamento del sensore | 1×24 VDC / max. 150 mA, 1×5 VDC / max. 200 mA |
