Aqua-Scanner SHT 5020

Aqua-Scanner SHT 5020

109,00 €
109,00 €
Vendita Esaurito
iVA inclusa piĂč Versandkosten
  • Zubehör fĂŒr SCHABUS Wassermelder SHT 5000, 5001
  • zur Verlegung unter KĂŒchen- und Badmöbeln, unter Aquarien, unter Rohren, Wannen, Tanks ... , unter anderen Einrichtungen, bei denen flĂ€chig Wasser austreten kann, bei Innenprojekten wie Rechenzentren / KontrollrĂ€ume / HVAC / IOT
  • Zubehör fĂŒr SCHABUS Wassermelder SHT 5000, 5001
  • zur Verlegung unter KĂŒchen- und Badmöbeln, unter Aquarien, unter
    Rohren, Wannen, Tanks
 , unter anderen Einrichtungen, bei denen flĂ€chig
    Wasser austreten kann, bei Innenprojekten wie Rechenzentren /
    KontrollrÀume / HVAC / IOT
  • 1 m Kabel (verlĂ€ngerbar auf Anfrage), im Anschluß Sensorleitung
  • Sensorkabel 2 m (verlĂ€ngerbar auf Anfrage) bis max. 1500 Meter, zwei
    SensordrÀhte, in Fluorpolymer-TrÀgerstab, Sensorkabel trocknet
    innerhalb von 15 Sekunden und reset automatisch
  • mechanisch stark, bestĂ€ndig gegen Korrosion, Abriebfestigkeit > 65 Zyklen gemĂ€ĂŸ UL 719
  • Sconti per aziende specializzate & rivenditori
  • Consulenza personalizzata da parte di esperti (senza call center!)
  • Servizio di riparazione oltre la garanzia legale

Numero dell'articolo: 300746

Tempi di consegna: 2-3 giorni lavorativi

Visualizza i dettagli completi
Sensorkabel_300746_Hauptbild

Aqua-Scanner SHT 5020

109,00 €
  • Descrizione
  • Informazioni tecniche
  • Download
  • FAQ - Domande frequenti
  • Recensioni


💧 Wasserlecks frĂŒh erkennen – mit dem Aqua Scanner SHT 5020

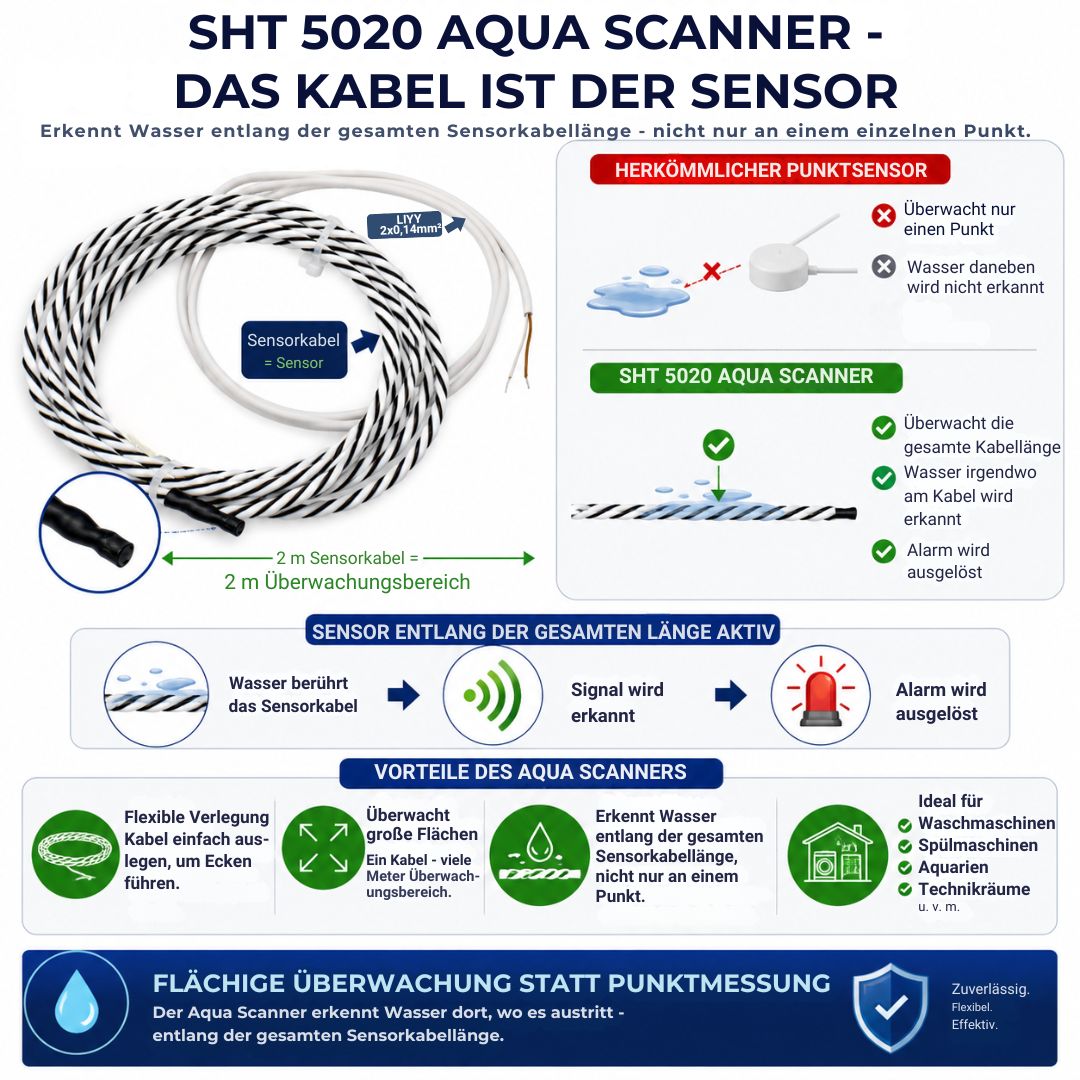

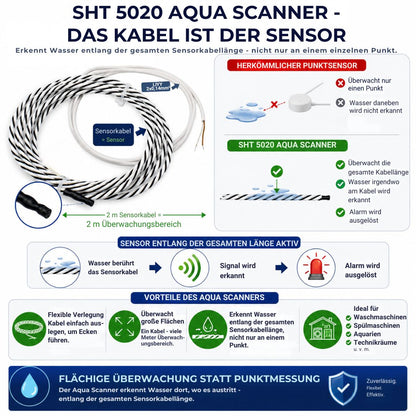

Der Aqua Scanner SHT 5020 ist ein hochempfindlicher, 2 m langer Leckage-Sensor, der auf Wunsch verlĂ€ngerbar ist. Dank seiner LeitfĂ€higkeits-Polymer-Technologie reagiert er auf der gesamten LĂ€nge auf selbst kleinste Mengen Wasser – Tropfen reichen aus, um Alarm auszulösen.

Das robuste Sensorkabel besteht aus zwei SensordrÀhten, sicher eingebettet in einen Fluorpolymer-TrÀgerstab. Es ist korrosions- und abriebfest, völlig metallfrei und kann zur Reinigung einfach mit einem feuchten Tuch abgewischt werden

đŸ›Ąïž ZuverlĂ€ssiger Schutz – genau dort, wo Wasser austreten kann

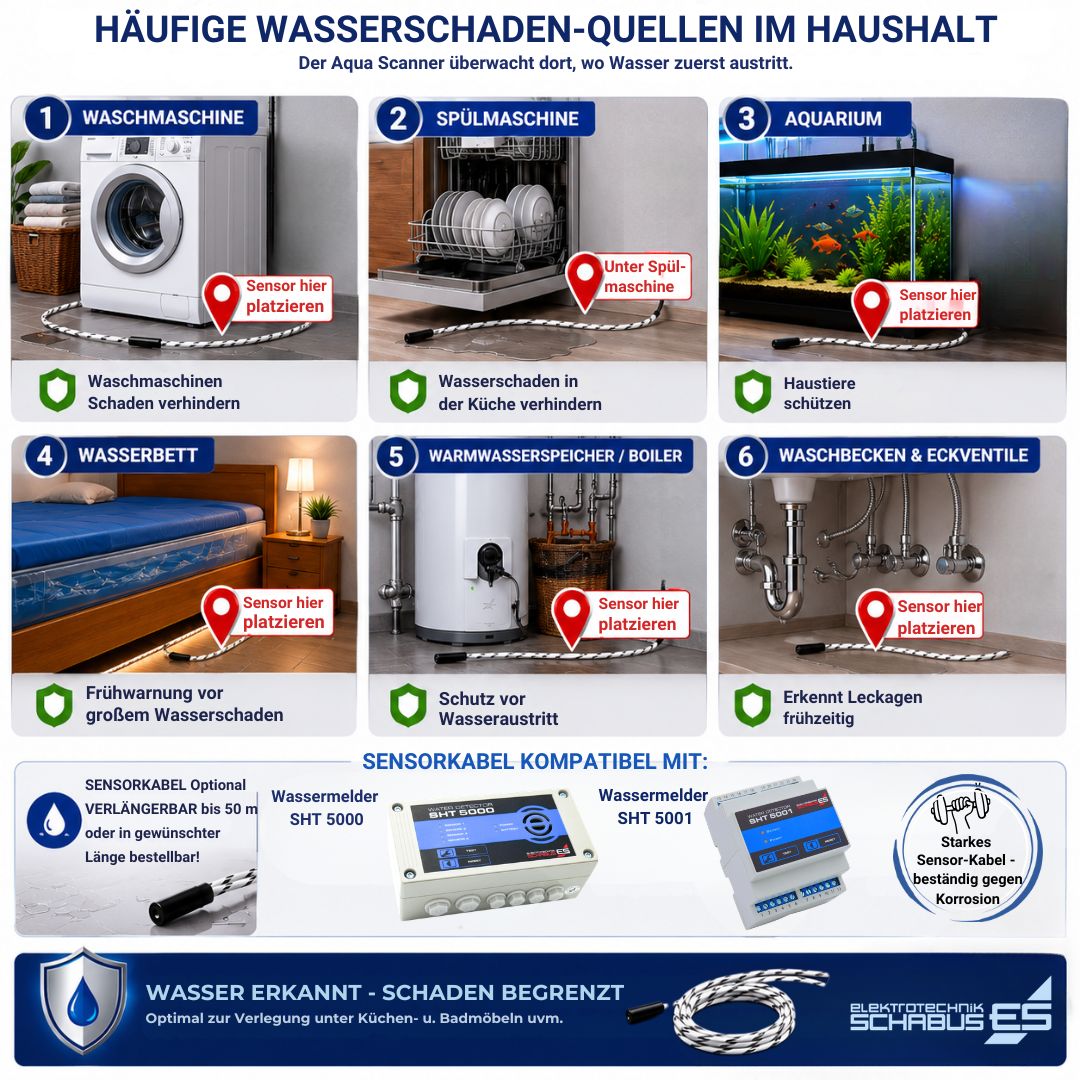

Ob unter KĂŒchenzeilen, hinter Badmöbeln, neben Aquarien oder in WaschkĂŒchen – der Aqua Scanner lĂ€sst sich großflĂ€chig und dezent verlegen und ĂŒberwacht ganze FlĂ€chen statt nur einzelner Punkte.
So sparen Sie sich die Suche nach der tiefsten Stelle, an der sich Wasser sammelt – und gewinnen wertvolle Zeit, um teure WasserschĂ€den zu vermeiden


🔧 Vielseitige Einsatzmöglichkeiten

Ideal zur Verlegung:

  • unter oder hinter KĂŒchen- und Badmöbeln

  • rund um Aquarien, Tanks und Wasserleitungen

  • an der Unterseite von Rohren

  • in DachdĂ€mmungen, in RevisionsschĂ€chten (zugĂ€nglich)  oder in
    brandschutzgefĂŒhrten KabelschĂ€chten (z. B. mit Steinwolle)

  • in Rechenzentren, TechnikrĂ€umen und bei
    Heizungs-, LĂŒftungs- und Klimaanlagen

  • fĂŒr IoT-Projekte (Internet of Things) und smarte GebĂ€udetechnik

⚙ Technischer Hinweis & Anschluss

🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen)
SHT 5000 oder SHT 5001 von Elektrotechnik Schabus.
Verkabelung ĂŒber dĂŒnne, ungeschirmte LiYY-Steuerleitung (2 × 0,14 mmÂČ) – max. 50 m LeitungslĂ€nge pro Scanner.

📏 KabelverlĂ€ngerung bis 50 Meter möglich
Die werkseitige KabellĂ€nge kann bis zu 50 m verlĂ€ngert werden. Der empfohlene Querschnitt betrĂ€gt 2 × 0,14 mmÂČ

⚠ Hinweise zur KabelfĂŒhrung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhĂ€sionsarm und selbstverlöschend. Sie sind widerstandsfĂ€hig gegenĂŒber Ölen, Fetten, KĂŒhl- und Schmiermitteln, jedoch nicht fĂŒr den dauerhaften Wasserkontakt geeignet.

⚠ Sicherheitshinweis: Die LIYY-Leitungen dĂŒrfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.



Schaltplan mit Freilaufdiode



Bei der Verwendung von FremdnetzgerĂ€ten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder SchĂŒtz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrĂŒcken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschĂŒtzt werden.

Lieferumfang

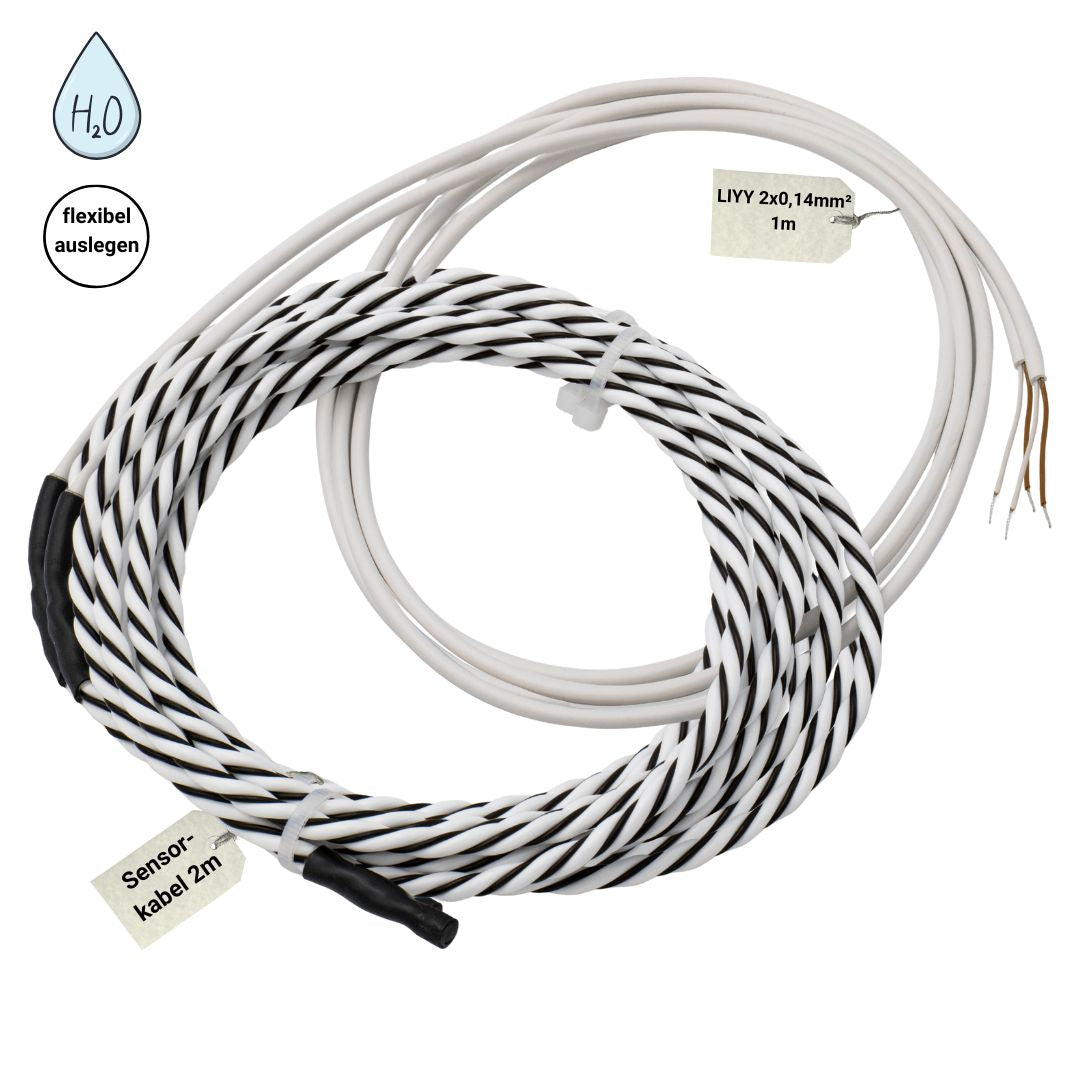

  • SHT 5020 Aqua-Scanner – Wassersensor mit langem Sensorkabel
  • vergossen an 2 Meter LIYY Steuerleitung 2 x 0,14 mmÂČ
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

WEEE-NR.: DE91394868

Colore bianco/nero
Peso 500 g/15 metri
Linea Cavo LIYY da 1 metro, 2 x 0,14 mmÂČ, estensibile
Materiale 2*30 AWG, fluoropolimero conduttivo
Sensore 2 metri, allungabile su richiesta, max. 1500 m, Ø 4,5 mm nominale, cavo sensore a 2 poli, senza localizzazione, tempo di asciugatura ca. 15 secondi
Temperatura massimo Temperatura di funzionamento continuo +70°C

❓ Come funziona l'Aqua Scanner SHT 5020?

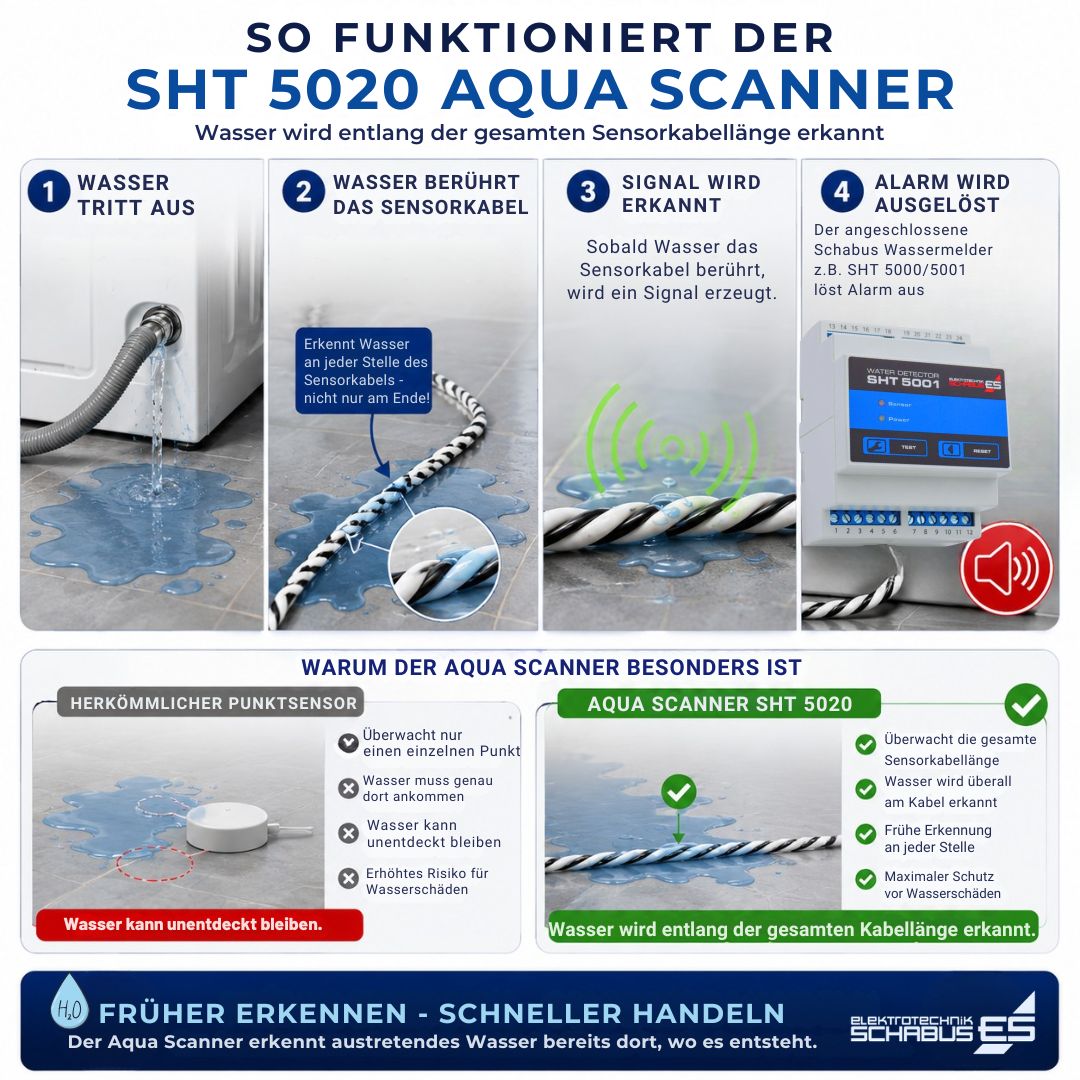

L'Aqua Scanner rileva piccole quantitĂ  di acqua lungo l'intera lunghezza del cavo. Il cavo del sensore Ăš costituito da due conduttori incorporati: se l'acqua si frappone tra di loro, il rilevatore d'acqua collegato lo rileva e attiva un allarme.

❓ Dove posso riposizionare il sensore?

Il cavo puĂČ essere posato piatto sotto i mobili della cucina, dietro i mobili del bagno, attorno a vasche, tubi o acquari. Ideali sono anche le aree tecniche come i data center o le canaline per cavi. Importante: solo in aree normali asciutte utilizzare – non permanentemente sott'acqua.

❓ Il cavo ù impermeabile o addirittura sommergibile?

Il cavo del sensore Ăš resistente all'umiditĂ , ma non adatto per applicazioni subacquee permanenti. L'ammollo prolungato puĂČ portare a falsi allarmi.

❓ Quanto ù lungo il cavo e posso allungarlo?

Lunghezza standard del cavo a spirale del sensore bianco e nero: 2 metri. Su richiesta il cavo del sensore puĂČ essere prolungato fino a 1500 m.
A viene utilizzato per la connessione Cavo di controllo LiYY (2 × 0,14 mmÂČ, max. 20 m) usato.

❓ Quale rilevatore d'acqua ù compatibile con il sensore?

L'Aqua Scanner SHT 5020 puĂČ essere utilizzato con i seguenti rilevatori d'acqua Schabus: SHT5000 e SHT5001

❓ Come si pulisce il cavo del sensore?

Molto semplicemente con a panno umido e pulito Pulisci – non utilizzare detergenti aggressivi.

❓ Cosa succede con l'acqua distillata o purissima?

L’acqua pura difficilmente conduce l’elettricitĂ . In questi casi, il cavo del sensore non Ăš in grado di rilevare alcuna perdita. CiĂČ riguarda ad es. B. acqua distillata o condensa dagli impianti di condizionamento.

💧 I cavi sono impermeabili? Il utilizzato I cavi LIYY sono impermeabili solo per un breve periodo e non adatto al contatto permanente con l'acqua. Consigliamo sensori speciali per ambienti permanentemente umidi o bagnati.

⚙ Devo utilizzare un diodo di libera circolazione quando collego un dispositivo di terze parti? SĂŹ, assolutamente! Se si collega un dispositivo di rete di terzi (ad esempio un relĂš o un contattore esterno) all'uscita a potenziale zero, un Diodo di ricircolo (ad es. 1N4148) essere collegato in parallelo alla bobina. Protegge i sensibili contatti Reed dai picchi di tensione che si verificano allo spegnimento.

🔧 Che effetto ha un diodo di libera circolazione sull'uscita del relù? Quando un relù o un contattore viene disinserito si verificano brevemente picchi di tensione elevati (tensione di induzione). A Diodo a ruota libera lo dissipa e previene così danni ai contatti di commutazione del rilevatore d'acqua - particolarmente importante per la longevità e l'affidabilità funzionale.

❓ PerchĂ© i cavi LIYY non possono essere posati parallelamente ai cavi di rete da 230 V?

⚠ Importante: La posa in parallelo dei cavi LIYY e dei cavi di alimentazione da 230 V puĂČ provocare Interferenze, influenze elettromagnetiche e nel peggiore dei casi a Rischi per la sicurezza piombo. Si prega di mantenere sempre canaline per cavi separate o una distanza sufficiente.

Recensioni dei clienti

Basato su 1 recensione
100%
(1)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
UN
Anonimo

Spedizione veloce, imballaggio accurato, prodotto come previsto.

Descrizione


💧 Wasserlecks frĂŒh erkennen – mit dem Aqua Scanner SHT 5020

Der Aqua Scanner SHT 5020 ist ein hochempfindlicher, 2 m langer Leckage-Sensor, der auf Wunsch verlĂ€ngerbar ist. Dank seiner LeitfĂ€higkeits-Polymer-Technologie reagiert er auf der gesamten LĂ€nge auf selbst kleinste Mengen Wasser – Tropfen reichen aus, um Alarm auszulösen.

Das robuste Sensorkabel besteht aus zwei SensordrÀhten, sicher eingebettet in einen Fluorpolymer-TrÀgerstab. Es ist korrosions- und abriebfest, völlig metallfrei und kann zur Reinigung einfach mit einem feuchten Tuch abgewischt werden

đŸ›Ąïž ZuverlĂ€ssiger Schutz – genau dort, wo Wasser austreten kann

Ob unter KĂŒchenzeilen, hinter Badmöbeln, neben Aquarien oder in WaschkĂŒchen – der Aqua Scanner lĂ€sst sich großflĂ€chig und dezent verlegen und ĂŒberwacht ganze FlĂ€chen statt nur einzelner Punkte.
So sparen Sie sich die Suche nach der tiefsten Stelle, an der sich Wasser sammelt – und gewinnen wertvolle Zeit, um teure WasserschĂ€den zu vermeiden


🔧 Vielseitige Einsatzmöglichkeiten

Ideal zur Verlegung:

  • unter oder hinter KĂŒchen- und Badmöbeln

  • rund um Aquarien, Tanks und Wasserleitungen

  • an der Unterseite von Rohren

  • in DachdĂ€mmungen, in RevisionsschĂ€chten (zugĂ€nglich)  oder in
    brandschutzgefĂŒhrten KabelschĂ€chten (z. B. mit Steinwolle)

  • in Rechenzentren, TechnikrĂ€umen und bei
    Heizungs-, LĂŒftungs- und Klimaanlagen

  • fĂŒr IoT-Projekte (Internet of Things) und smarte GebĂ€udetechnik

⚙ Technischer Hinweis & Anschluss

🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen)
SHT 5000 oder SHT 5001 von Elektrotechnik Schabus.
Verkabelung ĂŒber dĂŒnne, ungeschirmte LiYY-Steuerleitung (2 × 0,14 mmÂČ) – max. 50 m LeitungslĂ€nge pro Scanner.

📏 KabelverlĂ€ngerung bis 50 Meter möglich
Die werkseitige KabellĂ€nge kann bis zu 50 m verlĂ€ngert werden. Der empfohlene Querschnitt betrĂ€gt 2 × 0,14 mmÂČ

⚠ Hinweise zur KabelfĂŒhrung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhĂ€sionsarm und selbstverlöschend. Sie sind widerstandsfĂ€hig gegenĂŒber Ölen, Fetten, KĂŒhl- und Schmiermitteln, jedoch nicht fĂŒr den dauerhaften Wasserkontakt geeignet.

⚠ Sicherheitshinweis: Die LIYY-Leitungen dĂŒrfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.



Schaltplan mit Freilaufdiode



Bei der Verwendung von FremdnetzgerĂ€ten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder SchĂŒtz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrĂŒcken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschĂŒtzt werden.

Lieferumfang

  • SHT 5020 Aqua-Scanner – Wassersensor mit langem Sensorkabel
  • vergossen an 2 Meter LIYY Steuerleitung 2 x 0,14 mmÂČ
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

WEEE-NR.: DE91394868

Informazioni tecniche
Colore bianco/nero
Peso 500 g/15 metri
Linea Cavo LIYY da 1 metro, 2 x 0,14 mmÂČ, estensibile
Materiale 2*30 AWG, fluoropolimero conduttivo
Sensore 2 metri, allungabile su richiesta, max. 1500 m, Ø 4,5 mm nominale, cavo sensore a 2 poli, senza localizzazione, tempo di asciugatura ca. 15 secondi
Temperatura massimo Temperatura di funzionamento continuo +70°C
Download
Esempi di connessione
FAQ - Domande frequenti

❓ Come funziona l'Aqua Scanner SHT 5020?

L'Aqua Scanner rileva piccole quantitĂ  di acqua lungo l'intera lunghezza del cavo. Il cavo del sensore Ăš costituito da due conduttori incorporati: se l'acqua si frappone tra di loro, il rilevatore d'acqua collegato lo rileva e attiva un allarme.

❓ Dove posso riposizionare il sensore?

Il cavo puĂČ essere posato piatto sotto i mobili della cucina, dietro i mobili del bagno, attorno a vasche, tubi o acquari. Ideali sono anche le aree tecniche come i data center o le canaline per cavi. Importante: solo in aree normali asciutte utilizzare – non permanentemente sott'acqua.

❓ Il cavo ù impermeabile o addirittura sommergibile?

Il cavo del sensore Ăš resistente all'umiditĂ , ma non adatto per applicazioni subacquee permanenti. L'ammollo prolungato puĂČ portare a falsi allarmi.

❓ Quanto ù lungo il cavo e posso allungarlo?

Lunghezza standard del cavo a spirale del sensore bianco e nero: 2 metri. Su richiesta il cavo del sensore puĂČ essere prolungato fino a 1500 m.
A viene utilizzato per la connessione Cavo di controllo LiYY (2 × 0,14 mmÂČ, max. 20 m) usato.

❓ Quale rilevatore d'acqua ù compatibile con il sensore?

L'Aqua Scanner SHT 5020 puĂČ essere utilizzato con i seguenti rilevatori d'acqua Schabus: SHT5000 e SHT5001

❓ Come si pulisce il cavo del sensore?

Molto semplicemente con a panno umido e pulito Pulisci – non utilizzare detergenti aggressivi.

❓ Cosa succede con l'acqua distillata o purissima?

L’acqua pura difficilmente conduce l’elettricitĂ . In questi casi, il cavo del sensore non Ăš in grado di rilevare alcuna perdita. CiĂČ riguarda ad es. B. acqua distillata o condensa dagli impianti di condizionamento.

💧 I cavi sono impermeabili? Il utilizzato I cavi LIYY sono impermeabili solo per un breve periodo e non adatto al contatto permanente con l'acqua. Consigliamo sensori speciali per ambienti permanentemente umidi o bagnati.

⚙ Devo utilizzare un diodo di libera circolazione quando collego un dispositivo di terze parti? SĂŹ, assolutamente! Se si collega un dispositivo di rete di terzi (ad esempio un relĂš o un contattore esterno) all'uscita a potenziale zero, un Diodo di ricircolo (ad es. 1N4148) essere collegato in parallelo alla bobina. Protegge i sensibili contatti Reed dai picchi di tensione che si verificano allo spegnimento.

🔧 Che effetto ha un diodo di libera circolazione sull'uscita del relù? Quando un relù o un contattore viene disinserito si verificano brevemente picchi di tensione elevati (tensione di induzione). A Diodo a ruota libera lo dissipa e previene così danni ai contatti di commutazione del rilevatore d'acqua - particolarmente importante per la longevità e l'affidabilità funzionale.

❓ PerchĂ© i cavi LIYY non possono essere posati parallelamente ai cavi di rete da 230 V?

⚠ Importante: La posa in parallelo dei cavi LIYY e dei cavi di alimentazione da 230 V puĂČ provocare Interferenze, influenze elettromagnetiche e nel peggiore dei casi a Rischi per la sicurezza piombo. Si prega di mantenere sempre canaline per cavi separate o una distanza sufficiente.
