Art.-Nr. 300719
EAN 4044764003866
  • Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.

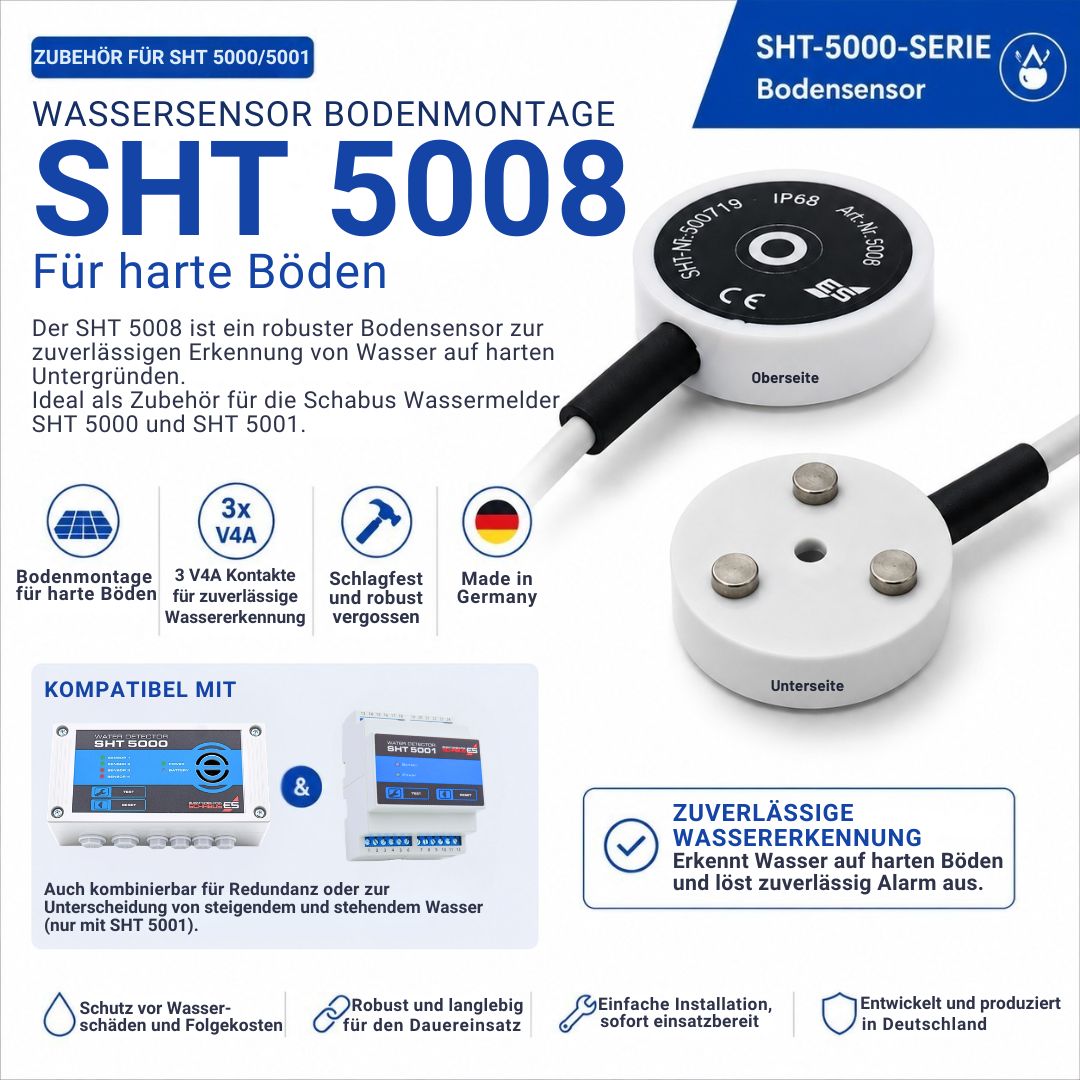

  • SHT 5008 Bodensensor zur Bodenmontage für harte Böden – Wassersensor mit drei V4A-Edelstahlkontakten für Schabus Wassermelder SHT 5000 und SHT 5001.

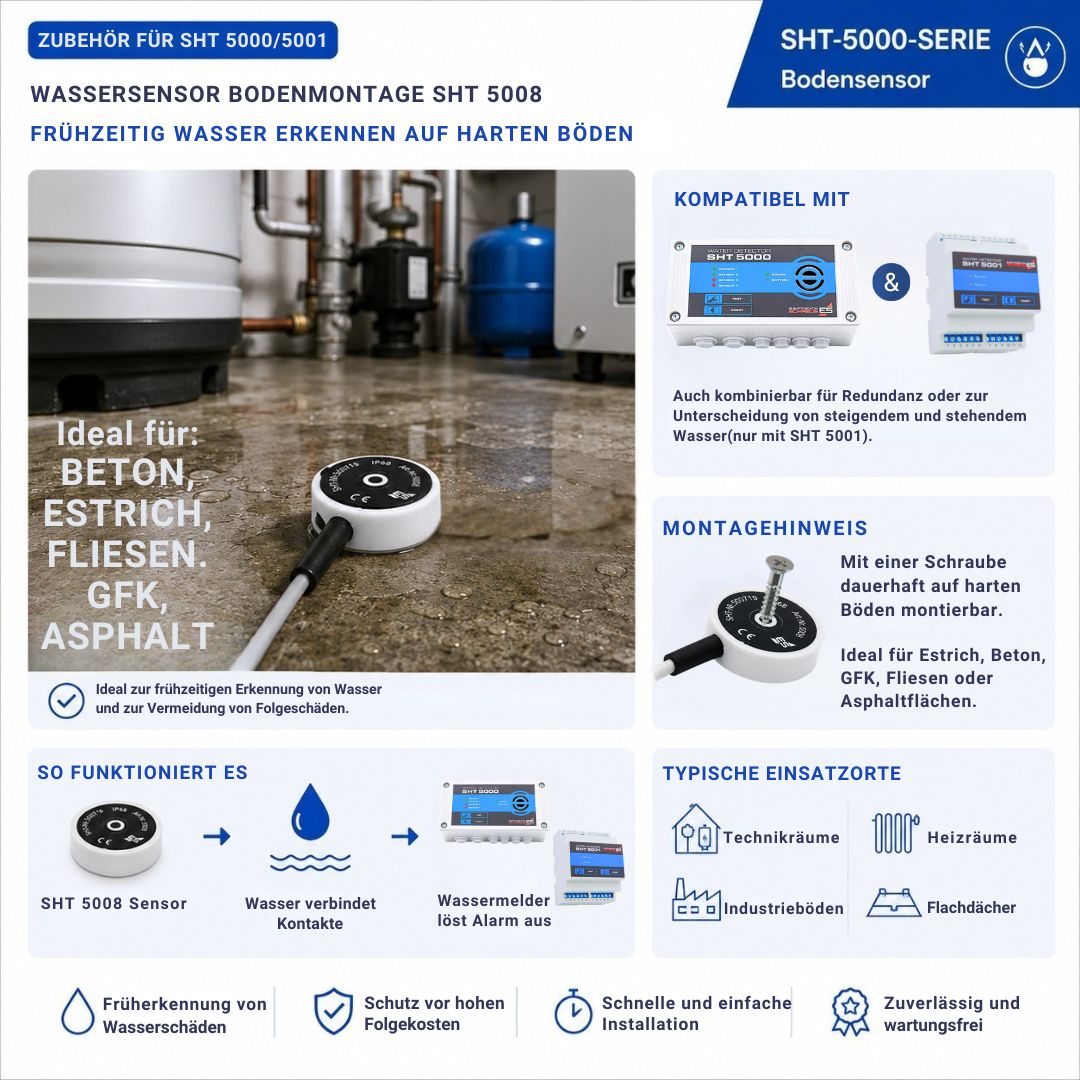

  • SHT 5008 Bodensensor im Technikraum auf Betonboden montiert – zuverlässige Wassererkennung auf Estrich, Fliesen, GFK, Asphalt und anderen harten Untergründen, kompatibel mit Schabus Wassermeldern SHT 5000 und SHT 5001.

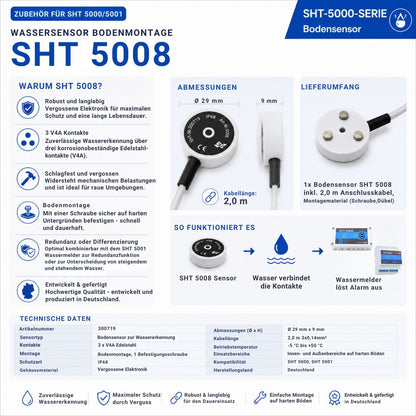

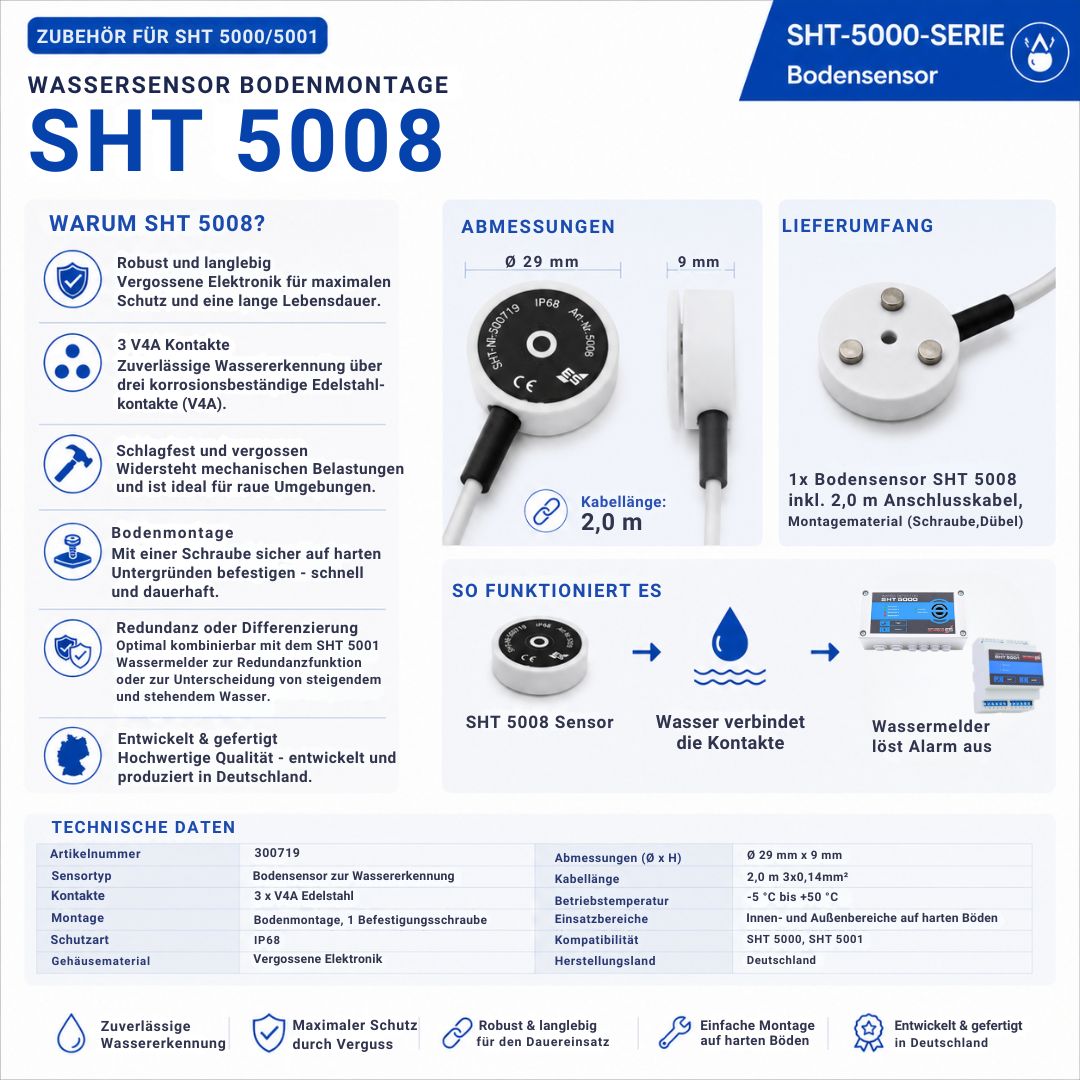

  • Technische Übersicht des SHT 5008 Bodensensors mit Abmessungen, Lieferumfang, Funktionsprinzip und technischen Daten für die Bodenmontage auf harten Untergründen.
  • Bodensensor_300719_Hauptbild
  • Bodensensor Montagebild
  • Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.
  • SHT 5008 Bodensensor zur Bodenmontage für harte Böden – Wassersensor mit drei V4A-Edelstahlkontakten für Schabus Wassermelder SHT 5000 und SHT 5001.
  • SHT 5008 Bodensensor im Technikraum auf Betonboden montiert – zuverlässige Wassererkennung auf Estrich, Fliesen, GFK, Asphalt und anderen harten Untergründen, kompatibel mit Schabus Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des SHT 5008 Bodensensors mit Abmessungen, Lieferumfang, Funktionsprinzip und technischen Daten für die Bodenmontage auf harten Untergründen.
  • Bodensensor_300719_Hauptbild
  • Bodensensor Montagebild

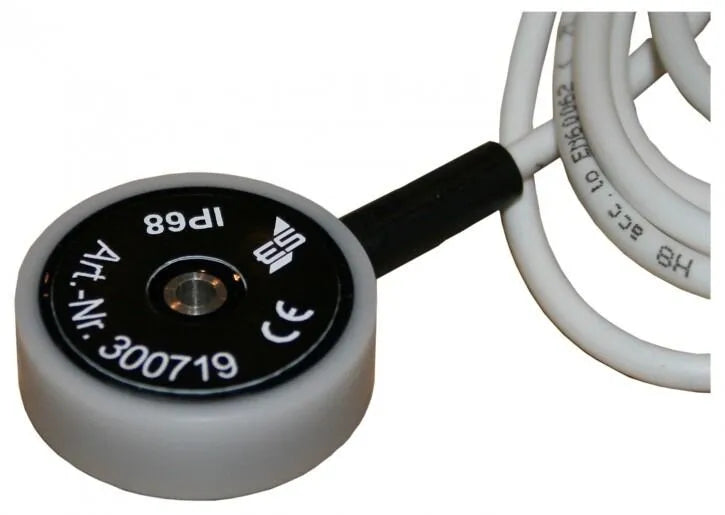

  • Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

39,00 €
39,00 €
Myynti Loppuunmyyty
sisältäen alv plus Versandkosten
  • Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001
  • 3 V4A-Kontakten und aluminium verstärktem Bohrloch zur Montage, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung mit Wepuran im Kunststoffgehäuse für höchste Sicherheit und Langlebigkeit
  • Kabellänge 2 Meter | 3 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar, Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel. (Herstellerangabe)
  • Alennukset erikoistuneille yrityksille & jälleenmyyjät
  • Henkilökohtaista asiantuntija-apua (ei puhelinpalvelua!)
  • Lakisääteisen takuun jälkeinen korjauspalvelu

Tuotenumero: 300719

Lieferzeit 4-5 Werktage Katso täydelliset tiedot
Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.

Wassersensor SHT 5008 Bodenmontage bei harten Böden
  • Kuvaus
  • Tekniset tiedot
  • Lieferumfang
  • Lataukset
  • FAQ - Usein kysytyt kysymykset
  • Arvostelut

💧 SHT 5008 – Robuster Bodensensor für harte Untergründe

Der Wassersensor SHT 5008 ist speziell für die feste Bodenmontage auf harten Untergründen konzipiert, z. B.:

  • Estrich

  • Beton

  • GfK-Kunststoffflächen

  • geteerte Flächen

Durch seine vergossene Bauweise eignet er sich besonders für technisch anspruchsvolle Einsatzbereiche mit stabilen, nicht nachgiebigen Untergründen.


🔌 3-adrige Ausführung für erweiterte Funktionen

Der Sensor ist mit einer 3-adrigen Steuerleitung ausgestattet und ermöglicht in Kombination mit dem Wassermelder SHT 5001:

  • Nutzung der Redundanzfunktion

  • Unterscheidung zwischen stehendem und steigendem Wasser

Bei Anschluss an andere SCHABUS-Wassermelder können zwei Leitungen zusammengefasst werden. In diesem Fall arbeitet der SHT 5008 als besonders robuster 2-adriger Bodensensor.


⚙️ Technischer Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. Typ 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Freilaufdiode unterdrückt Spannungsspitzen beim Abschalten induktiver Lasten und schützt dadurch die empfindlichen Reed-Kontakte des Sensors.





Schaltplan mit Freilaufdiode


📏 Technische Daten

  • Anschlussleitung: 3 × 0,14 mm² (LIYY)

  • Leitungslänge: 2 m

  • Montage: Bodenmontage (verschraubt)

  • Geeignet für leitfähiges Wasser


🛠 Typische Einsatzbereiche

  • Technikräume

  • Heizungsräume

  • Industrieböden

  • Flachdach-Überwachung

  • gewerbliche Anwendungen

📦 Lieferumfang

  • Wassersensor SHT 5008 (vergossen)

  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung

Wichtig:
Der Sensor ist für regelmäßig trockene Umgebungen vorgesehen.
Er reagiert, sobald ein leitfähiger Wasserfilm beide Kontakte verbindet.



WEEE-NR.: DE91394868

Toiminnallinen alue -5°C/+50°C tiivistymätön kosteus
Mitat (LxLxS)

9x29x40mm
Toimintaperiaate Impedanssimittaus, passiivinen
Käyttöalue Kylpyhuoneet, toimistot, kovat lattiat, kattilahuoneet, keittiöt, minikeittiöt, pesutilat
Ympäristöolosuhteet säännöllisesti kuivassa ympäristössä
Linja 2m | 3x014mm2 | valkoinen, erikoispituus tilauksesta
Materiaalia Wepuran® muovia, käsin valettu
Anturi 3 kontaktia ruostumatonta terästä V4A
WEEE-Reg.-Nr. DE91394868
  • Wassersensor SHT 5008 (vergossen)
  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung

🔌 Kuinka monta kontaktia SHT 5008:ssa on ja mitkä ovat niiden toiminnot? Anturissa on kolme kontaktia, erityisesti yhdessä vesiilmaisimen kanssa SHT 5001 voidaan käyttää erottaa seisova ja nouseva vesi tai a Redundanssitoiminto tajuta.

🌍 Missä voin käyttää SHT 5008:aa? Anturi sopii kovat lattiat kuten tasoite, betoni, muovi (GRP) ja tervapinnat – ihanteellinen teknisiin tiloihin, kellaritiloihin tai teollisuusympäristöihin.

📏 Mikä on kaapelin suurin sallittu pituus? Kaapelin pituus voi olla enintään 50 metriä pidennettävä :llä 3 × 0,14 mm² Kaapelin poikkileikkaus on suositeltavaa.

💧 Ovatko kaapelit vedenpitäviä? käytetty LIYY-kaapelit ovat vedenpitäviä vain lyhyen aikaa eikä sovellu pysyvään kosketukseen veden kanssa. Suosittelemme erityisiä antureita pysyvästi kosteaan tai kosteeseen ympäristöön.

⚙️ Pitääkö minun käyttää vapaasti pyörivää diodia, kun liitän kolmannen osapuolen laitteen? Kyllä, ehdottomasti! Jos liität kolmannen osapuolen verkkolaitteen (esim. ulkoisen releen tai kontaktorin) potentiaalivapaaseen lähtöön, Vapaakäyntidiodi (esim. 1N4148) kytketään rinnan kelan kanssa. Se suojaa herkkiä reed-koskettimia jännitehuipuilta, joita esiintyy sammutettaessa.

🔧 Mitä vaikutuksia vapaasti pyörivällä diodilla on releen lähdössä? Kun rele tai kontaktori kytketään pois päältä, ilmaantuu hetkellisesti korkeita jännitepiikkejä (induktiojännite). A Vapaasti pyörivä diodi hajottaa tämän ja estää siten vesiilmaisimen kytkentäkoskettimien vaurioitumisen - erityisen tärkeää pitkäikäisyyden ja toimintavarmuuden kannalta.

❓ Miksi LIYY-kaapeleita ei voida asentaa rinnakkain 230 V:n verkkokaapeleiden kanssa?

⚠️ Tärkeää: LIYY-kaapeleiden ja 230 V:n virtakaapeleiden rinnakkain asettaminen voi aiheuttaa Häiriöt, sähkömagneettiset vaikutukset ja pahimmassa tapauksessa Turvallisuusriskit johtaa. Säilytä aina erilliset kaapelikanavat tai riittävä etäisyys.
