Art.-Nr. 300720
EAN 4044764004276
  • Bodensensor_300720_Hauptbild

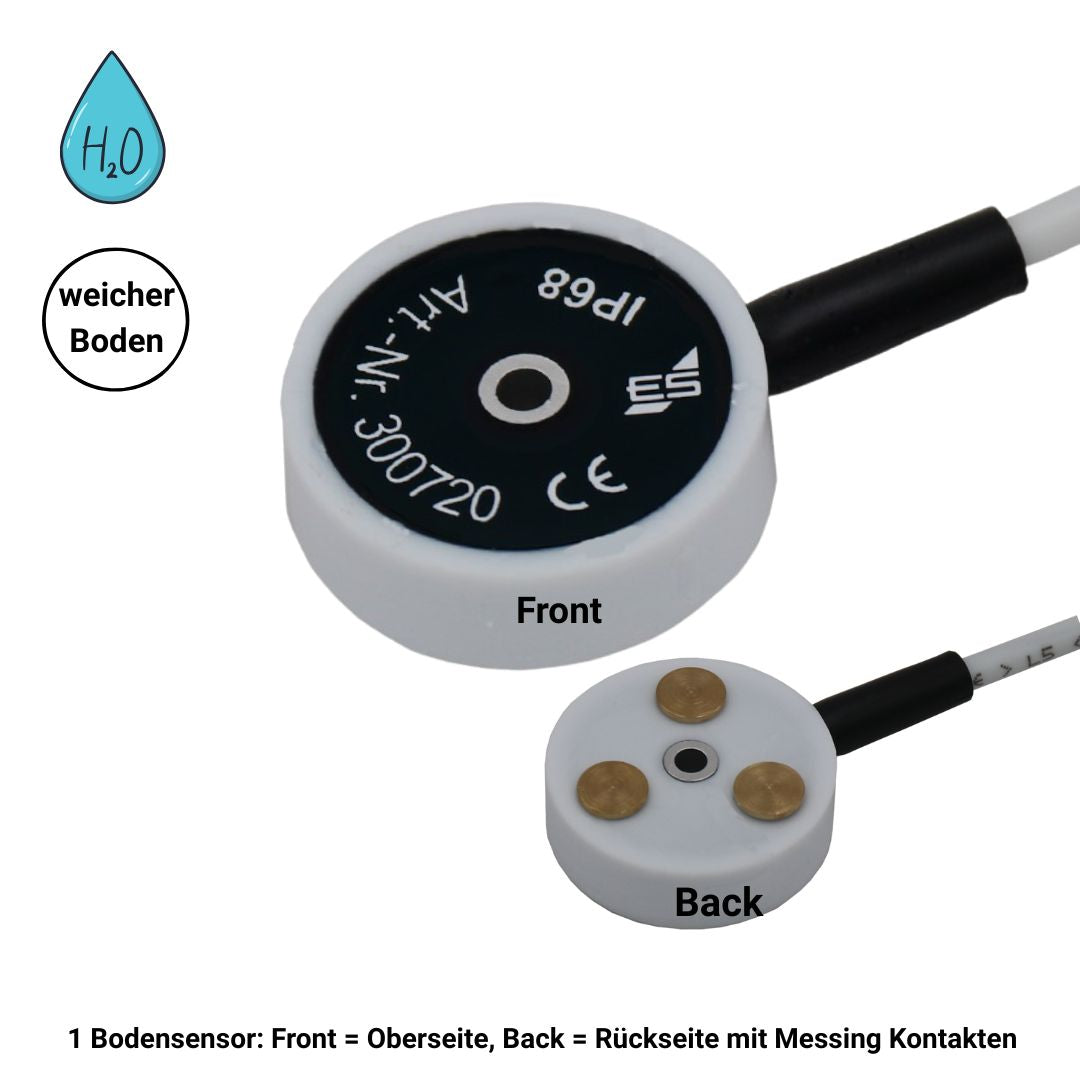

  • Wassersensor SHT 5009 für weiche Böden mit Messingkontakten (CuZn), Ober- und Unterseite. Passiver Bodensensor zur Wassererkennung auf Parkett, Laminat, Linoleum und Teppich. Zubehör für die Wassermelder SHT 5000 und SHT 5001.
  • Anwendungsbeispiel des Wassersensors SHT 5009 auf einem Laminatboden vor einer Waschmaschine. Der Bodensensor erkennt austretendes Wasser frühzeitig und eignet sich für Wohnräume, Hauswirtschaftsräume, Küchen und Büros. Kompatibel mit den Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des Wassersensors SHT 5009 für weiche Böden mit Abmessungen, Lieferumfang, technischen Daten und Funktionsprinzip. Passiver Wassersensor mit drei Messing-Plattenkontakten (CuZn) zur zuverlässigen Wassererkennung auf weichen Bodenbelägen.
  • Bodensensor_300720_Hauptbild
  • Bodensensor Montagebild
  • Bodensensor_300720_Hauptbild
  • Wassersensor SHT 5009 für weiche Böden mit Messingkontakten (CuZn), Ober- und Unterseite. Passiver Bodensensor zur Wassererkennung auf Parkett, Laminat, Linoleum und Teppich. Zubehör für die Wassermelder SHT 5000 und SHT 5001.
  • Anwendungsbeispiel des Wassersensors SHT 5009 auf einem Laminatboden vor einer Waschmaschine. Der Bodensensor erkennt austretendes Wasser frühzeitig und eignet sich für Wohnräume, Hauswirtschaftsräume, Küchen und Büros. Kompatibel mit den Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des Wassersensors SHT 5009 für weiche Böden mit Abmessungen, Lieferumfang, technischen Daten und Funktionsprinzip. Passiver Wassersensor mit drei Messing-Plattenkontakten (CuZn) zur zuverlässigen Wassererkennung auf weichen Bodenbelägen.
  • Bodensensor_300720_Hauptbild
  • Bodensensor Montagebild

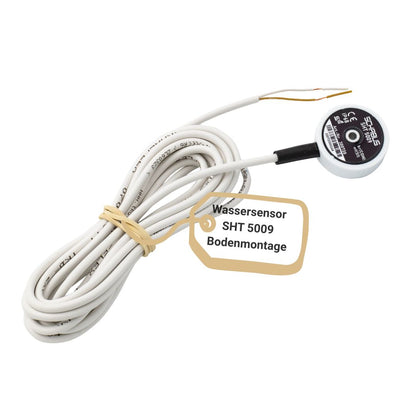

  • Wassersensor SHT 5009 Bodenmontage für weiche Böden
  • Wassersensor SHT 5009 Bodenmontage für weiche Böden

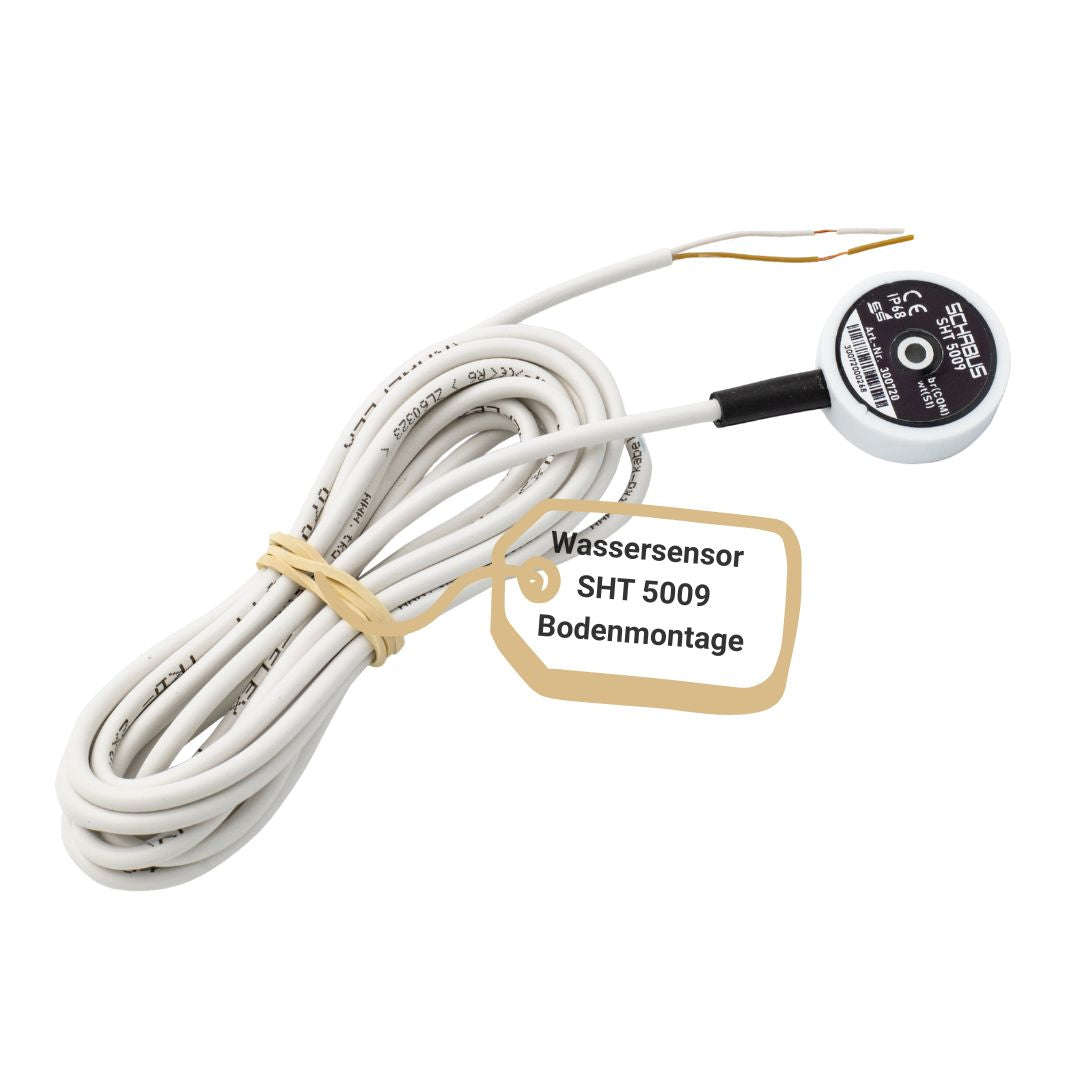

Wassersensor SHT 5009 Bodenmontage für weiche Böden

Wassersensor SHT 5009 Bodenmontage für weiche Böden

45,00 €
45,00 €
Prodej Vyprodáno
včetně DPH plus Versandkosten
  • Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001
  • für weiche Böden: Parkett, Laminat, aber auch Teppichen oder Linoleumböden, ideal für Niederfloor- und Velour-Teppichböden
  • drei Messing-Plattenelektroden mit Wepuran korrosionsstabil im Kunststoffgehäuse vergossen und aluminium verstärktem Bohrloch zur Montage, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • Kabellänge 2 Meter | 2 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar. Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel. (Herstellerangabe)
  • Slevy pro specializované firmy & prodejci
  • Osobní odborné poradenství (bez call centra!)
  • Opravy nad rámec zákonné záruky

Číslo položky: 300720

Lieferzeit 4-5 Werktage Zobrazit úplné podrobnosti
Bodensensor_300720_Hauptbild

Wassersensor SHT 5009 Bodenmontage für weiche Böden
  • Popis
  • Technické informace
  • Lieferumfang
  • Stahování
  • FAQ - Často kladené otázky
  • Recenze

💧 SHT 5009 – Boden-Wassersensor für weiche Untergründe

Der SHT 5009 ist speziell für die Montage auf weichen Bodenbelägen entwickelt worden.

Geeignet für:

  • Parkett

  • Laminat

  • Linoleum

  • Niederflor- und Velour-Teppich

Das robuste Gehäuse ist mit Wepuran vergossen und für dauerhafte Bodenmontage ausgelegt.

Ein aluminiumverstärktes Befestigungsloch sorgt für stabilen Halt.


⚙️ Aufbau & Funktion

  • Drei Messing-Plattenelektroden

  • 2-adrige Anschlussleitung

  • Direkt kompatibel mit SHT 5000 und SHT 5001

Sobald eine leitfähige Flüssigkeit beide Elektroden verbindet, wird am angeschlossenen Wassermelder Alarm ausgelöst.


🔌 Anschluss

Anschluss an:

  • SHT 5000

  • SHT 5001

Verkabelung über LIYY-Leitung
max. 2 × 0,14 mm²
max. 50 m Gesamtlänge pro Meldelinie


⚠️ Wichtige Hinweise

  • Nur für leitfähige Flüssigkeiten geeignet

  • Nicht für dauerhaft nasse Umgebungen

  • LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegen


🔧 Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücken.

Schaltplan mit Freilaufdiode

WEEE-NR.: DE91394868

Funkční oblast -5°C/+50°C nekondenzující vlhkost
Rozměry (ŠxŠxH)

Rozměr 9x29x40 mm
Princip fungování Měření impedance, pasivní
Oblast použití Koupelny, kanceláře, kuchyně, kuchyňky, umývárny, měkké podlahy
Podmínky prostředí pravidelně suché prostředí
Čára 2m | 2×0,14mm2 | bílá, speciální délka na vyžádání
Materiál Plast Wepuran®, ručně odlévaný
Senzor 3 kontakty mosazné deskové elektrody, otvor pro šroub vyztužený hliníkem ⌀ 3,2 mm
WEEE-Reg.-Nr. DE91394868
  • SHT 5009 Boden-Wassersensor
  • 2 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung

🔌 Pro které detektory vody Schabus je SHT 5009 vhodný? Senzor je kompatibilní s detektory vody SHT 5000 a SHT 5001. Lze jej připojit přímo a je připraven k okamžitému použití.

🌍 Na jaké typy podlah mohu namontovat SHT 5009? Senzor je ideální pro měkké podlahy jako jsou parkety, laminát, koberec a linoleum – tedy povrchy, které vyžadují citlivé sledování vlhkosti.

📏 Můžu prodloužit kabel? Ano, kabel pojme až 50 metrů být prodloužena. Průřez kabelu by měl být 2 × 0,14 mm² nepřekračovat.

⚠️ Jsou kabely vodotěsné? Použitý Kabely LIYY jsou vodotěsné pouze krátkou dobu a není vhodný pro trvalý styk s vodou. Do trvale vlhkého prostředí se doporučují speciální senzory.

❓ Proč nelze kabely LIYY pokládat paralelně s napájecími kabely 230 V?

⚠️ Důležité: Paralelní pokládání kabelů LIYY a napájecích kabelů 230 V může mít za následek Rušení, elektromagnetické vlivy a v nejhorším případě do Bezpečnostní rizika vést. Vždy udržujte oddělené kabelové kanály nebo dostatečnou vzdálenost.
