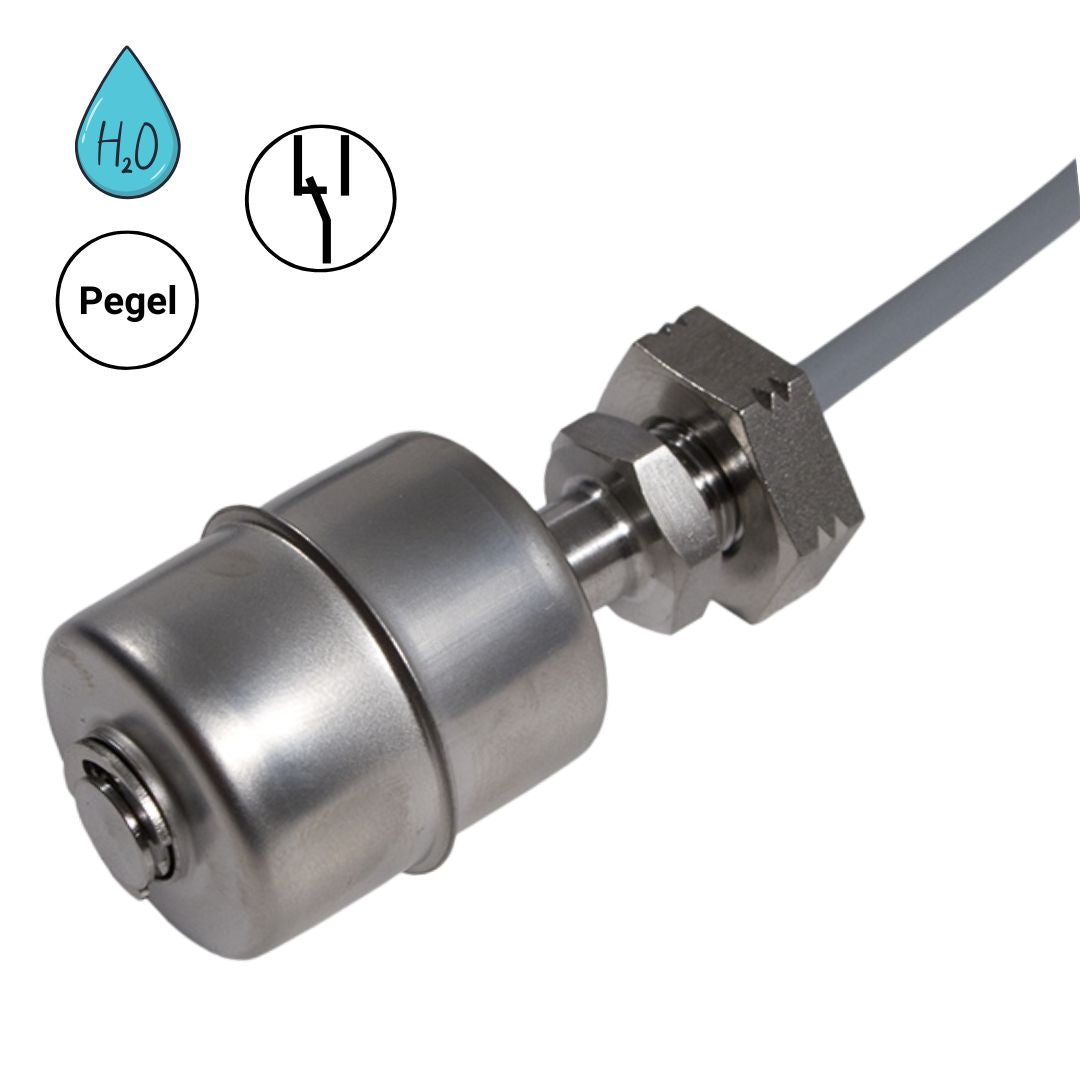

  • SHT 8080 aktiver Mini-Schwimmerschalter V2A Schaltprinzip "Logik Pegel"
  • SHT 8080 aktiver Mini-Schwimmerschalter V2A Schaltprinzip "Logik Pegel"
  • SHT 8080 aktiver Mini-Schwimmerschalter V2A Schaltprinzip "Logik Pegel"

SHT 8080 aktiver Mini-Schwimmerschalter V2A Schaltprinzip "Logik Pegel"

SHT 8080 aktiver Mini-Schwimmerschalter V2A Schaltprinzip "Logik Pegel"

89,00 €
89,00 €
Prodej Vyprodáno
včetně DPH plus Versandkosten
  • direkt an hochohmige Logikschaltungen anschließbar, bei gemeinsamer Betriebsspannung an TTL- oder CMOS-Eingänge
  • Schaltprinzip "Logig Pegel"
  • Spannungsausgang Schwimmer unten LO, oben HI – Schaltprinzip Wechsler
  • zur Wasserstandsmeldung z.B. in Tanks, Zisternen, Brunnen, Pumpensumpf uvm., Schaltkontakt ab 4 cm Pegelhöh
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/cm³ geeignet, z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material aus V2A Edelstahl, Kontakte von Hand in Wepuran® vergossen
  • Steuerleitung LIYY 3×0,14mm², Kabellänge 4 m - maximal verlängerbar auf 20 Meter
  • nicht geeignet für den Anschluss an Schabus Wassermeldern
  • Slevy pro specializované firmy & prodejci
  • Osobní odborné poradenství (bez call centra!)
  • Opravy nad rámec zákonné záruky

Číslo položky: 200363

Dodací lhůta: 2-3 pracovní dny

Zobrazit úplné podrobnosti
Schwimmerschalter 200363 Hauptbild

SHT 8080 aktiver Mini-Schwimmerschalter V2A Schaltprinzip "Logik Pegel"

89,00 €
  • Popis
  • Technické informace
  • Stahování
  • FAQ - Často kladené otázky
  • Recenze

📦 Lieferumfang

  • SHT 8080 Mini-Schwimmerschalter Edelstahl

  • Betriebsanleitung

  • WEEE-NR.: DE91394868

🧭 Aktiver Edelstahl-Schwimmerschalter mit Logiksignal

Robuster Mini-Schwimmerschalter aus V2A Edelstahl mit integriertem Logikpegel-Ausgang.

⚙️ Schaltprinzip: Logik Pegel

  • 0 V ↔ Betriebsspannung

  • Geeignet für TTL / CMOS / SPS

📏 Eigenschaften

  • Schaltpunkt: ca. 4 cm

  • Wechsler – kein Umdrehen erforderlich

  • Korrosionsfest

  • Extrem langlebig

  • Reedtechnik

🚫 Nicht kompatibel mit

Schabus Wassermelder SHT 5000 Serie




WEEE-NR.: DE91394868



Provozní napětí 5 – 42 voltů DC
Třída ochrany Impedance 1 kΩ, IP67
Rozměry (ŠxŠxH)

Délka 59 x Ø 28 mm
Čára 4m | 3×0,14mm2 | bílá, linie LIYY
Materiál Nerezová ocel V2A
Řídicí napětí Výstupní napětí 0 voltů/Ub – 0,1 voltu
Teplota -15° – max. 60°

🔌 Co znamená „aktivní plovákový spínač“?

Aktivní plovákový spínač generuje elektrický napěťový signál při kontaktu s vodou - typicky změna z 0V na provozní napětí. Díky tomu je zvláště vhodný pro ovládání s vysokoimpedančními logickými vstupy, jako jsou obvody TTL nebo CMOS.

⚠️ Lze plovákový spínač připojit k detektorům vody Schabus, jako je SHT 5000?

Ne – tento plovákový spínač je není kompatibilní s detektory vody Schabus. Je určen pro nezávislé ovládání s logickými vstupy, nikoli pro potenciální vstupy vodních detektorů.

🔄 Jak funguje spínací logika plovákového spínače?

Standardně se kontakt sepne při hladině kapaliny cca. 4 cm (Nízká → Vysoká). Tento plovákový spínač má princip přepínání – není nutné převracet tělo plováku.

⚡ Jaký proud může spínač spínat?

Přepínač je pro velmi nízké spínací proudy určeno – ideální např. B. LED s 11mA při 12V. Čím nižší proud, tím delší životnost (až 1 bilion sepnutí při 5V/1mA).

🧠 Co musím vzít v úvahu při připojování?

Plovákový spínač musí být připojen k vysokoimpedanční vstup být připojen. Provozní napětí (např. 5V nebo 12V) musí být sdíleno s obvodem. Nepřepínejte žádnou přímou zátěž!

💧 Jak je definován spínací bod?

Kontakt se sepne (nebo rozepne při otočení plováku) na úrovni přibližně 4 cm.

🛠️ Jak se plovákový spínač instaluje?

Pro vertikální instalaci se doporučuje volitelný Montážní držák (č. položky 300787). Alternativně může být plovák také připevněn k trubce nebo držáku pomocí vhodného pouzdra.

🌧️ Je kabel vodotěsný?

To používalo LIYY kabel podle výrobce je voděodolné pouze na krátkou dobu. Je nehořlavý, samozhášecí a odolný vůči mnoha olejům a chladicím kapalinám – měl by však být instalován v suchém prostředí nebo v ochranné trubce.

🧪 Je plovákový spínač vhodný pro trvalou vlhkost nebo provoz pod vodou?

Ano – Plovákové spínače jsou určeny pro vlhké prostředí a použití v kapalinách. Model vyrobený z nerezové oceli V2A je odolný proti korozi, spolehlivý a bezúdržbový. Na rozdíl od senzorů s otevřenými elektrodami zde nehrozí riziko elektrolýzy.

.

🔄 Detekuje plovákový spínač také destilovanou vodu?

Ano – protože je to mechanicky ovládaný spínací kontakt vodivost kapaliny není důležitá. Plovák funguje spolehlivě ve všech médiích s Hustota minimálně 0,7 g/cm³ – také s demineralizovanou vodou nebo olejovými kapalinami.

Recenze zákazníků

Buďte první, kdo napíše recenzi
0 %
(0)
0 %
(0)
0 %
(0)
0 %
(0)
0 %
(0)
Popis

📦 Lieferumfang

  • SHT 8080 Mini-Schwimmerschalter Edelstahl

  • Betriebsanleitung

  • WEEE-NR.: DE91394868

🧭 Aktiver Edelstahl-Schwimmerschalter mit Logiksignal

Robuster Mini-Schwimmerschalter aus V2A Edelstahl mit integriertem Logikpegel-Ausgang.

⚙️ Schaltprinzip: Logik Pegel

  • 0 V ↔ Betriebsspannung

  • Geeignet für TTL / CMOS / SPS

📏 Eigenschaften

  • Schaltpunkt: ca. 4 cm

  • Wechsler – kein Umdrehen erforderlich

  • Korrosionsfest

  • Extrem langlebig

  • Reedtechnik

🚫 Nicht kompatibel mit

Schabus Wassermelder SHT 5000 Serie




WEEE-NR.: DE91394868



Technické informace
Provozní napětí 5 – 42 voltů DC
Třída ochrany Impedance 1 kΩ, IP67
Rozměry (ŠxŠxH)

Délka 59 x Ø 28 mm
Čára 4m | 3×0,14mm2 | bílá, linie LIYY
Materiál Nerezová ocel V2A
Řídicí napětí Výstupní napětí 0 voltů/Ub – 0,1 voltu
Teplota -15° – max. 60°
Stahování
Příklady zapojení
FAQ - Často kladené otázky

🔌 Co znamená „aktivní plovákový spínač“?

Aktivní plovákový spínač generuje elektrický napěťový signál při kontaktu s vodou - typicky změna z 0V na provozní napětí. Díky tomu je zvláště vhodný pro ovládání s vysokoimpedančními logickými vstupy, jako jsou obvody TTL nebo CMOS.

⚠️ Lze plovákový spínač připojit k detektorům vody Schabus, jako je SHT 5000?

Ne – tento plovákový spínač je není kompatibilní s detektory vody Schabus. Je určen pro nezávislé ovládání s logickými vstupy, nikoli pro potenciální vstupy vodních detektorů.

🔄 Jak funguje spínací logika plovákového spínače?

Standardně se kontakt sepne při hladině kapaliny cca. 4 cm (Nízká → Vysoká). Tento plovákový spínač má princip přepínání – není nutné převracet tělo plováku.

⚡ Jaký proud může spínač spínat?

Přepínač je pro velmi nízké spínací proudy určeno – ideální např. B. LED s 11mA při 12V. Čím nižší proud, tím delší životnost (až 1 bilion sepnutí při 5V/1mA).

🧠 Co musím vzít v úvahu při připojování?

Plovákový spínač musí být připojen k vysokoimpedanční vstup být připojen. Provozní napětí (např. 5V nebo 12V) musí být sdíleno s obvodem. Nepřepínejte žádnou přímou zátěž!

💧 Jak je definován spínací bod?

Kontakt se sepne (nebo rozepne při otočení plováku) na úrovni přibližně 4 cm.

🛠️ Jak se plovákový spínač instaluje?

Pro vertikální instalaci se doporučuje volitelný Montážní držák (č. položky 300787). Alternativně může být plovák také připevněn k trubce nebo držáku pomocí vhodného pouzdra.

🌧️ Je kabel vodotěsný?

To používalo LIYY kabel podle výrobce je voděodolné pouze na krátkou dobu. Je nehořlavý, samozhášecí a odolný vůči mnoha olejům a chladicím kapalinám – měl by však být instalován v suchém prostředí nebo v ochranné trubce.

🧪 Je plovákový spínač vhodný pro trvalou vlhkost nebo provoz pod vodou?

Ano – Plovákové spínače jsou určeny pro vlhké prostředí a použití v kapalinách. Model vyrobený z nerezové oceli V2A je odolný proti korozi, spolehlivý a bezúdržbový. Na rozdíl od senzorů s otevřenými elektrodami zde nehrozí riziko elektrolýzy.

.

🔄 Detekuje plovákový spínač také destilovanou vodu?

Ano – protože je to mechanicky ovládaný spínací kontakt vodivost kapaliny není důležitá. Plovák funguje spolehlivě ve všech médiích s Hustota minimálně 0,7 g/cm³ – také s demineralizovanou vodou nebo olejovými kapalinami.
