  • aktiver Wassersensor für Digitaleingänge an SPS und anderen Steuerungen
  • Schaltprinzip gesteuerte Konstantstromsenke nach Industriestandart "Stromschleife 4-20 mA"
  • zwei V4A-Edelstahl-Kontakte, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung für höchste Sicherheit und Langlebigkeit
  • zur Bodenmontage anschraubbar, Aluminium-verstärktes Bohrloch
  • 4 m LIYY-Steuerleitung 2 x 0,14 mm² - verlängerbar max. 20 Meter
  • nicht geeignet für den Anschluss an Schabus Wassermeldern
  • Slevy pro specializované firmy & prodejci
  • Osobní odborné poradenství (bez call centra!)
  • Opravy nad rámec zákonné záruky

Číslo položky: 200324

Dodací lhůta: 2-3 pracovní dny

Zobrazit úplné podrobnosti
Aktiver Wassersensor SHT 8824 Schaltprinzip

Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"

75,00 €
  • Popis
  • Technické informace
  • Stahování
  • FAQ - Často kladené otázky
  • Recenze
Lieferumfang
  • SHT 8824 aktiver Wassersensor Schaltprinzip "gesteuerte Konstantstromsenke"
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung

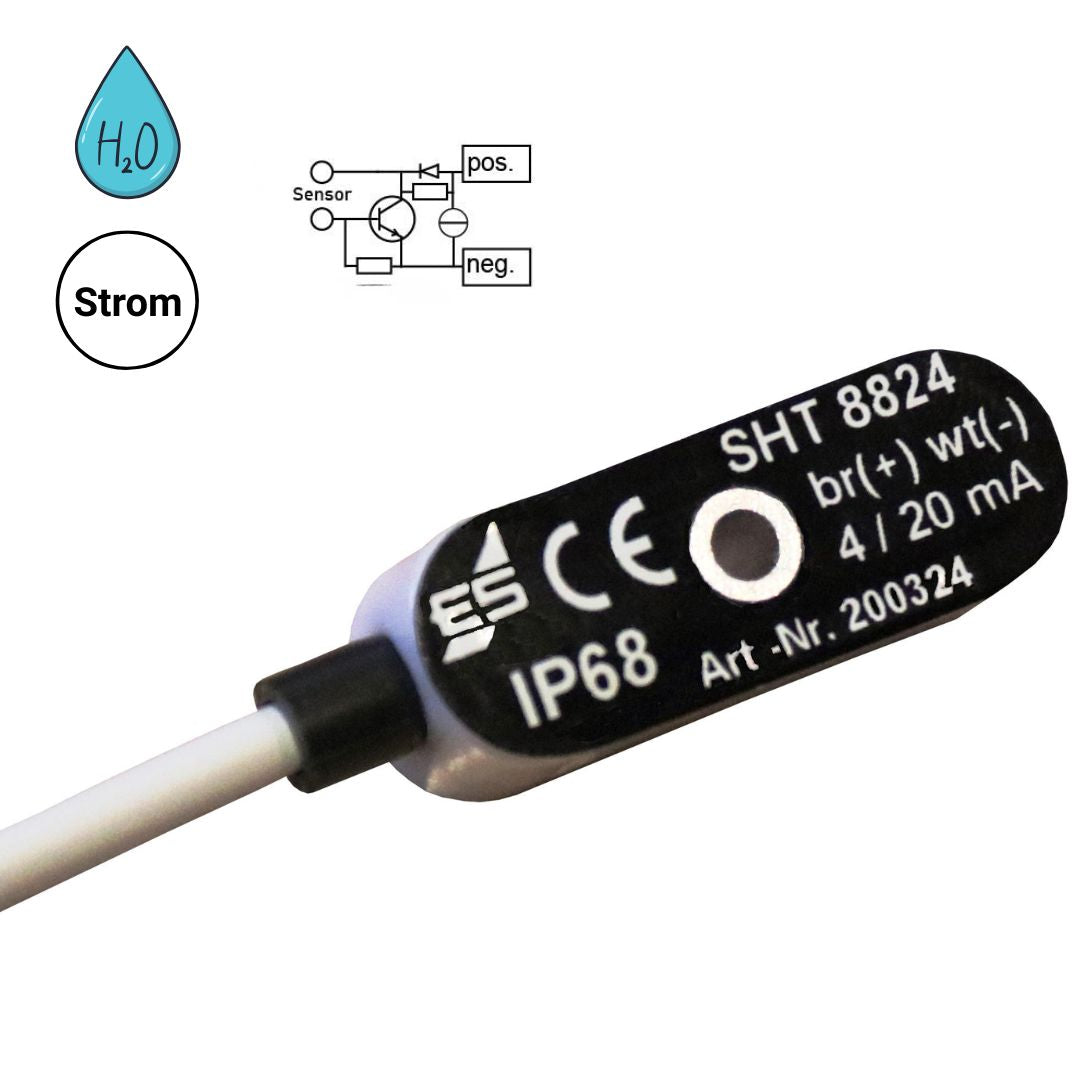

💧 SHT 8824 – Aktiver Wassersensor mit Stromauswertung

Für 2-Leiter-Stromschnittstellen mit präziser Nass-/Trocken-Erkennung

⚙️ Zuverlässige Wassererkennung per Stromaufnahme

Der SHT 8824 ist ein kompakter, aktiver Wassersensor mit zwei V4A-Edelstahlkontakten und einem vergossenen Gehäuse aus Wepuran®-Kunststoff.
Er arbeitet als Konstantstromsenke:

  • Trockenbetrieb: ca. 4 mA

  • Nassbetrieb: ca. 20 mA

➡️ Diese Stromänderung ermöglicht eine klare Unterscheidung zwischen „trocken“ und „nass“ – ideal für Steuerungen mit 2-Leiter-Schnittstelle.

🧪 Hohe Empfindlichkeit – erkennt sogar Baumarkt-Destillat

Der Sensor reagiert äußerst empfindlich:
✅ Selbst einfach destilliertes Wasser nach VDE 0510-5 (z. B. aus dem Baumarkt) wird sicher erkannt.
Nur bei vollständig ionenfreiem Reinstwasser stößt die Technik an ihre Grenzen.

🏠 Ideal für:

  • Hausautomation mit analogem Stromeingang

  • SPS oder GLT mit 2-Leiter-Sensor-Eingängen

  • Anwendungen mit erhöhtem Erkennungsanspruch

  • Nur für trockene Umgebungen geeignet – bei Dauerfeuchtigkeit droht Korrosion durch Elektrolyse

📦 Ausstattung & Material

  • Zwei V4A-Edelstahlkontakte

  • Wepuran®-vergossenes Kunststoffgehäuse

  • LIYY-Leitung: kurzzeitig wasserfest, flammwidrig, selbstverlöschend, beständig gegen Öle und Fette

  • Befestigungsbohrung zur festen Bodenmontage vorhanden

🚫 Nicht kompatibel mit Schabus Wassermeldern

Der SHT 8800 ist nicht für den direkten Anschluss an Schabus Wassermelder geeignet. Bitte beachten Sie dies bei der Integration.





WEEE-NR.: DE91394868

Provozní napětí 10…30 VDC, typ. 24 VDC, SELV/PELV
Funkční oblast -15 °C/+50 °C
Třída ochrany IP 68, ochrana proti tryskající vodě po dobu 30 minut, kabel krátce vodotěsný
Rozměry (ŠxŠxH)

Rozměry 34 x 12 x 10 mm
Odolnost/zátěž až 500 Ω při Ub < 24 V DC, až 700 Ω při Ub >= 24 V DC
Čára 2-vodič – LIYY – 2x 0,14mm² – nestíněný – Ø 3,5mm – bílý – délka 4 metry, přiřazení: bílý – záporné zapojení/0 V/mínus; hnědá – kladné spojení/Ub/plus
Materiál ABS, hliník, kontakty z nerezové oceli V4A, plast Wepuran®, ručně odlévaný

🔌 Jak funguje vodní senzor SHT 8824?

SHT 8824 detekuje vodu prostřednictvím změny spotřeby energie:

  • Trockenbetrieb: ca. 4 mA
  • Nassbetrieb: ca. 20 mA
    Diese Stromdifferenz wird von 2-Leiter-Eingängen (z. B. Stromschnittstellen in GLT oder SPS) eindeutig ausgewertet.

⚙️ K čemu je senzor zvláště vhodný?

Senzor je ideální pro:

  • Hausautomationen
  • SPS- oder GLT-Systeme mit 2-Leiter-Schnittstelle
  • Anwendungen mit präziser Nass/Trocken-Unterscheidung
  • Steuerungen, die einen analogen Stromeingang auswerten

⚠️ Mohu připojit senzor k detektoru vody Schabus?

❌ Žádný. SHT 8824 je není kompatibilní s detektory vody Schabus.
Vyžaduje ovládání pomocí aktivní 2vodičové napájecí rozhraní, protože se nazývá Konstantní odběr proudu funguje.

💧 Jak citlivý je snímač?

SHT 8824 jednoduše rozpozná destilovanou vodu podle VDE 0510-5 (např. z železářství).
Neviditelná pro něj zůstává pouze zcela deionizovaná ultračistá voda – musí být přítomno pár volných iontů.

🧪 Je čidlo vhodné pro trvalou vlhkost?

❌ Ne. Senzor je určen pro pravidelně suché prostředí myšlení.
At stálá vlhkost lze jej vyrobit elektrolýzou Koroze kontaktů přijít.

🔧 Jak je snímač namontován?

Snímač má integrovaný vrták pro pevná montáž na podlahu.
Montážní materiál je součástí dodávky.

📏 Jaká je maximální délka přívodního vedení?

Kabel senzoru (2 x 0,14 mm², např. LIYY) může až 20 metrů být prodloužena.
Zajistěte dobré připojení a čistou kabelovou cestu.
