Mini-Schwimmerschalter SHT 5010 Kunststoff | NC/NO Öffner/Schließer
SHT 5010 Mini-Schwimmerschalter aus PP-Kunststoff Schließer Kontakt zur PegelüberwachungSHT 5010 Mini-Schwimmerschalter aus PP-Kunststoff mit Schließerkontakt (NO), 2,5 m Anschlusskabel und Gewindemontage zur zuverlässigen Pegelüberwachung in Wassertanks, Zisternen, Pumpenschächten und Behältern.SHT 5010 Mini-Schwimmerschalter aus PP-Kunststoff mit Schließerkontakt (NO) zur automatischen Pegelüberwachung. Der kompakte Schwimmerschalter erkennt Flüssigkeitsstände ab ca. 4 cm und eignet sich für Wassertanks, Zisternen, Regenwasseranlagen, Pumpenschächte, Maschinen sowie Heizöl- und Brennstofftanks. Kompatibel mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Technische Übersicht des Mini-Schwimmerschalters SHT 5010 aus PP-Kunststoff mit Schließerkontakt (NO), Abmessungen, technischen Daten, Schaltfunktion, Anschlussbeispiel, Lieferumfang und optionalem Zubehör. Geeignet zur zuverlässigen Pegelüberwachung mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Mini-Schwimmerschalter SHT 5010 Kunststoff | NC/NO Öffner/SchließerSchwimmerschalter SprengzeichnungMini-Schwimmerschalter SHT 5010 Kunststoff | NC/NO Öffner/Schließer
★ 5.0 · 1 Bewertung

Mini-Schwimmerschalter SHT 5010 Kunststoff | NC/NO Öffner/Schließer

Mini-Schwimmerschalter aus Kunststoff für viele Flüssigkeiten
  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus Kunststoffen PP, Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen
  • Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
  • Empfehlung:  Montagewinkel (Artikel 300787) gleich mitbestellen!
35,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 200940EAN: 4044764002258
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

Zuverlässige Pegelüberwachung für Wasser und viele weitere Flüssigkeiten

Die Mini-Schwimmerschalter aus Kunststoff überwachen zuverlässig Flüssigkeitsstände ab einer Pegelhöhe von ca. 4 cm. Sie eignen sich ideal als Zubehör für die Profi-Wassermelder SHT 5000, SHT 5001 und SHT 5002 sowie für zahlreiche Steuerungs- und Überwachungsaufgaben.

Typische Einsatzbereiche

  • Tanks und Zisternen

  • Pumpenschächte und Sammeltanks

  • Überlaufüberwachung

  • Anwendungen mit dauerhaft feuchter Umgebung

  • Flüssigkeiten wie Wasser, Heizöl, Diesel, Pflanzen- oder Schmieröle

Montagehinweis

Für eine sichere und möglichst senkrechte Einbaulage (max. 30° Abweichung) empfehlen wir den Montagewinkel Artikel 300787.

Bei Einsatz in ungeschützten Außengewässern empfehlen wir zusätzlich den
Schmutzfangkorb Artikel 300320 zum Schutz vor Laub, Schmutz oder Kleintieren.

Schwimmer regelmäßig auf Ablagerungen und freie Beweglichkeit prüfen!

Kabel & Verlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Empfohlener Querschnitt: 2 × 0,14 mm² (LIYY).

Bei Parallelschaltung addieren sich die einzelnen Leitungslängen.

Hinweise zur Kabelführung und Einsatzbereich

Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend.
Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für dauerhaften Wasserkontakt geeignet.

⚠️ Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS) oder lange Leitungen > 50 m

  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.



RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24

Die Schutzbeschaltung erhöht die zulässigen Schaltwerte des Schwimmerschalters nicht.

🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

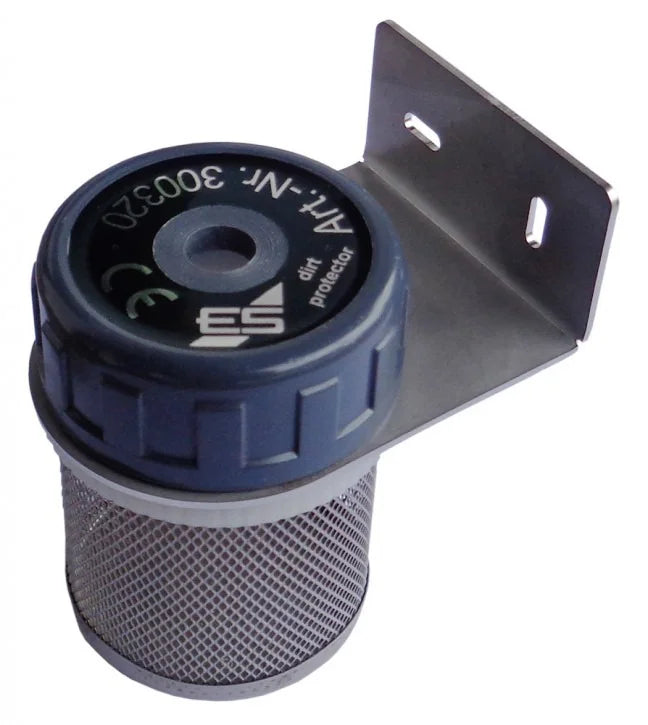

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.

  • Mini-Schwimmerschalter Kunststoff
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion
  • 2,5 m LIYY-Steuerleitung
  • Betriebsanleitung
Schaltleistungmax. 10 wattů
SchutzartIP 68, kabel voděodolný pouze krátkodobě
Betriebstemperatur-20°C/+80°C max.
Abmessungen (H×B×T)

L = 58 mm x Ø 23 mm

Anschlussleitung2 x 0,14 mm², 2,5 m, speciální délka na vyžádání
WEEE-Reg.-Nr.DE91394868

Montage

  • Einbaulage senkrecht,
  • max. ±30° Neigung

Medium

  • min. 0,7g/cm³ Dichte, drucklos
  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

🔧 Jak se připojuje mini plovákový spínač?

K detektoru vody se připojuje pomocí přiloženého 2,5m LiYY kabelu - jednoduše jej připojte a můžete vyrazit.

↕️ Mohu obrátit funkci přepínání?

Ano! Jednoduše otočte tělo plováku o 180° pro přepínání mezi funkcemi otvírání a zavírání (není nutné u měniče).

V plováku je prstencový magnet a v násadě je odlitý jazýčkový kontakt z materiálu Wepuran®. Pokud se plovák posune nahoru, jazýčkový kontakt se sepne. Otočením plováku získáte funkci zpětného přepínání, stačí pouze povolit E-kroužek na konci hřídele.

🌊 Při jaké hladině vody se plovák spíná?

Již od a Úroveň 4 cm Kontakt je aktivován – ideální pro včasné varování.

🧰 Musím si montážní držák koupit zvlášť?

Ano, pro bezpečné připojení doporučujeme Montážní držák (č. položky 300787) jako doplněk.

Mini plovákové spínače musí být vždy provozovány svisle; je povolena maximální odchylka od svislé osy 30°. Této odchylce spolehlivě zabrání montážní úhel.

🔌 Lze plovákový spínač použít i pro jiné systémy?

Je speciálně optimalizován pro detektory vody SCHABUS, ale lze jej použít i v jiných systémech s kompatibilními hodnotami.

📏 Je k dispozici plovákový spínač s delším kabelem?

Ano! vyrábíme na přání Speciální délky zcela podle vašich specifikací.

💧 Jsou kabely vodotěsné? Použitý Kabely LIYY jsou vodotěsné pouze krátkou dobu a není vhodný pro trvalý styk s vodou. Do trvale vlhkého nebo mokrého prostředí doporučujeme speciální senzory.

⚙️ Musím při připojování zařízení třetí strany použít nulovou diodu? Ano, naprosto! Pokud k bezpotenciálovému výstupu připojíte síťové zařízení třetí strany (např. externí relé nebo stykač), Volnoběžná dioda (např. 1N4148) být připojen paralelně k cívce. Chrání citlivé jazýčkové kontakty před napěťovými špičkami, ke kterým dochází při vypínání.

🔧 Jaký vliv má nulová dioda na výstup relé? Při vypnutí relé nebo stykače se krátkodobě objeví vysoké napěťové špičky (indukční napětí). A Volnoběžná dioda toto rozptyluje a tím zabraňuje poškození spínacích kontaktů detektoru vody – důležité zejména pro dlouhou životnost a funkční spolehlivost.

❓ Proč nelze kabely LIYY pokládat paralelně s napájecími kabely 230 V?

⚠️ Důležité: Paralelní pokládání kabelů LIYY a napájecích kabelů 230 V může mít za následek Rušení, elektromagnetické vlivy a v nejhorším případě do Bezpečnostní rizika vést. Vždy udržujte oddělené kabelové kanály nebo dostatečnou vzdálenost.

⚠️ Na co si dát pozor při elektrickém zapojení?

DŮLEŽITÁ BEZPEČNOSTNÍ POZNÁMKA: A nesprávné elektrické připojení lze použít citlivou Zničte jazýčkové kontakty a tím způsobit poruchu - v nejhorším případě vedoucí ke zranění osob nebo škodě na majetku.

Proto prosím poznamenejte:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Pro indukční zátěže je ochrana pomocí RC prvek nebo volnoběžná dioda naprosto nezbytné.

Doporučené RC obvody pro jazýčkové kontakty (10–40 VA):

Napěťový odpor Kapacita Typ AC 24V100Ω0,33μFA3/24

Pokud si nejste jisti, obraťte se na kvalifikovaného elektrikáře nebo přímo na naši podporu.
