Komfort-Paket aus FDS 200 Set und FTW 519

Funk-Temperaturwächter FTW 519 im Set mit FDS 200 Komfort-Paket!

329,00

inkl. MwSt.

zzgl. Versandkosten

Gesamtsumme: 329,00

Lieferzeit: 2-3 Werktage

Artikel Nr. 300529 Kategorien ,

Beschreibung

Leistungsmerkmale

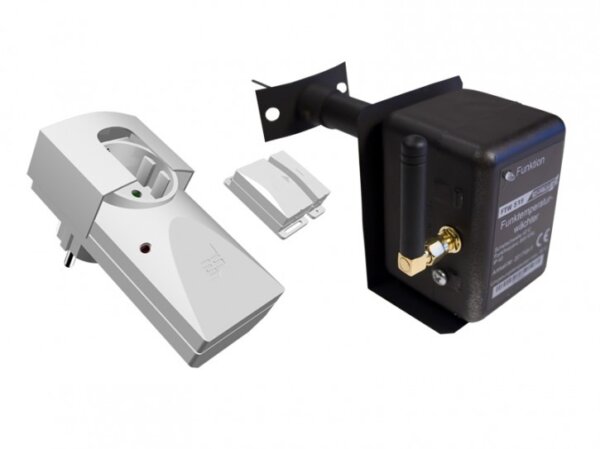

  • Komfortpaket bestehend aus Funk-Temperaturwächter, Fensterkontakt-Sender und Einbau-Empfänger
  • Funkstrecken- und Batterieüberwachung
  • Schaltleistung 1150 VA
  • Erweiterbar mit Zusatzsender FDS 098 für zweites Fenster
  • nur für freie, sichtbare Ofenrohre ohne Verkleidung
  • FTW-Sender muss von einer Fachfirma montiert werden

Verwendungsbeispiel:


Funktionsbeschreibung:

Durch den Einsatz des Funk-Temperaturwächters FTW 519 am Ofenrohr kann eine Abluftanlage nur dann benutzt werden, wenn der Ofen bzw. die Verbrennungsstätte nicht läuft und kalt ist oder ein Fenster geöffnet wurde. Ein Sender im Funk-Temperaturwächter überwacht, ob der Ofen brennt oder aus ist und übermittelt diese Information per Funk an den Empfänger. Dieser gibt die Stromzufuhr für das angeschlossene Gerät nur dann frei, wenn der Ofen aus ist. Ist der Ofen an, kann die Abluftanlage weiterhin mit einem geöffneten Fenster in Betrieb genommen werden. Zur optimalen Funkübertragung ist der FTW-Sender mit einer externen Antenne ausgestattet.Der Empfänger wird einfach zwischen Steckdose und Netzstecker des zu schaltenden Gerätes gesteckt. Die Netzstecker-Sicherung verhindert das versehentliche Umstecken des Gerätesteckers.Die Montage des FTW 519 erfolgt mittels eines Flansches, der seitlich am Ofenrohr verschraubt wird. Die maximal zulässige Temperatur am Sender des FTW beträgt 65°C. Der FTW muss dabei frei von Raumluft umströmt werden und wird nicht über wärmeabführenden Teilen montiert. Ein freies Ofenrohr ist immer sichtbar im Raum, ist weder verkleidet noch eingemauert. Typisches Beispiel ist ein im Raum stehender Schwedenofen, dessen Ofenrohr erst nach mind. 1 Meter am Kamin angeschlossen ist.Zusatzsender für zweites Fenster:
Um eine Wahl zwischen zwei Fenstern zu haben (ODER-Funktion), besteht die Möglichkeit, einen Zusatzsender FDS 098 gleichen Codes zu verwenden, der ab Werk programmiert wird.Zweiter Empfänger
Zum bestehenden Set kann ein weiterer Empfänger (Einbau FDS 199 oder Zwischenstecker FDS 299) angesteuert werden. Sobald der Ofen kalt ist oder ein Fenster geöffnet wurde, schalten beide Empfänger das jeweils angeschlossene Gerät frei.
Geben Sie bei der Bestellung von Zusatzgeräten immer die Seriennummer Ihres vorhandenen Empfängers an.

Betriebshinweis
Aus technischen Gründen ist der Betrieb eines Funkthermosenders nur mit einemvorhandenen Ofen zulässig.Sollen zwei oder mehr Öfen mit dem FTW ausgerüstet werden, so wird ein sicherer Betrieb nicht ausreichend gewährleistet. In diesem Fall nehmen Sie bitte mit uns Kontakt auf, damit wir eine individuelle Lösung für Sie finden.

Das Gehäuse des FTW-Senders ist schwarz, auf Anfrage in den Farben Weiß, Rot, Blau, Gelb und Grün erhältlich, der Fenstersender ist telegrau, ihn erhalten Sie in jeder gewünschten RAL-Farbe. Aufpreis für Lackierungen 35,– € brutto.

Techn. Details Empfänger

Betriebsspannung: 230 V~ / 50-60Hz
Leistungsaufnahme: ca. 7,6 W
Schaltleistung Relais: 1150 VA / 5 A
Funkfrequenz: 868 MHz
Reichweite: bis max. 40 m im Freifeld
Funktionsbereich: -15° C / +40° C
Schutzart: IP 40
Empfänger (HxBxT): 121x57x46 mm

Techn. Details Sender

Schaltschwelle: 40°C +/-7K, ca. 15K Hysteres
max. Fühlertemperatur: 500°C
max. Umgebungstemperatur: 180°C
max. Schaltgehäusetemperatur: 65°C
Reaktionszeit: weniger als 45 Sekunden
Montage: 3 Bohrungen im Rauchrohr,

muss von Fachfirma montiert werden

Abmessungen (HxBxT): ca. 183x68x85 mm, inkl. Antenne
Batterie im Lieferumfang CR2 3 Volt Longlife

Techn. Details Fensterkontakt Sender

Schaltschwelle: bis max. 1,5 cm zum Magnet
Reaktionszeit: weniger als 0,5 Sekunden
Montage: Befestigung an Fensterrahmen und -flügel
Abmessungen Sender (LxBxH): 55x31x18 mm
Abmessungen Magnet (LxBxH): 55x15x18 mm
Frequenz: 868 MHz SRD
Reichweite: bis zu 20 Meter im Freifeld
Batterie im Lieferumfang: CR2032 3 Volt

Lieferumfang

1x Einbau-Empfänger FDS 200 mit DIBt-Zulassung Z-85.2-10
1x Fensterkontakt-Sender FDS 200 mit DIBt-Zulassung Z-85.2-10
1x Fensterkontakt-Magnet
4x Distanzplatten für Magnet
1x Funk-Temperaturwächter (Sender) ohne DIBt, geprüft nach DIN EN 14597
1x Batterie CR2 3V Longlife
1x Batterie CR2032 3V
Montagematerial
