Kabel-Abluftsteuerung KDS 210 DIBt

Kabel-Abluftsteuerung für schnelle Installation!

Einsatzmöglichkeiten

  • Dunstabzugssteuerung
  • Abluftsteuerung
  • für Muldenlüfter ist nur der KDS 110 geeignet

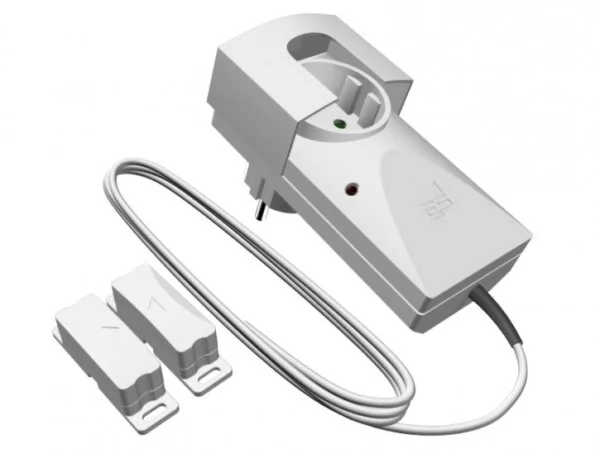

Der Magnetschalter des KDS 210 Sets mit DIBt-Zulassung überwacht die Fensterstellung und übermittelt die Information über eine dünne Leitung an ein Zwischenstecker Steuergerät mit geschalteter 5-A-Steckdose. So kann eine Abluftanlage nur bei gekipptem oder geöffnetem Fenster betrieben werden, wenn sicher gestellt ist, dass genügend frische Luft in den Raum nachströmt und so kein Unterdruck entsteht, der aus einer Verbrennungsstätte gefährliches und toxisches Kohlenmonoxid ziehen könnte.

119,90

inkl. MwSt.

zzgl. Versandkosten

Gesamtsumme: 119,90

Lieferzeit: 2-3 Werktage

Artikel Nr. 300672 Kategorien ,

Beschreibung

Leistungsmerkmale

  • TÜV geprüft mit DIBt-Zulassung Z-85.2-14
  • Kabelbruchsicherung
  • Klemmanschluss an Kabel-Magnetschalter
  • Relaiskontakt 5A
  • Netzstecker-Sicherung
  • 4 Distanzplatten für Magnet (Höhenausgleich Fenster)
  • mit zweitem Magnetschalter kombinierbar
  • einfache Installation

SCHABUS FDS 210 (Artikel Nr. 300672/ EAN 4044764000612) Info Teaser - © Copyright 2022 Elektrotechnik Schabus GmbH & Co. KG

Funktionsbeschreibung:
Durch den Einsatz der Kabel-Abluftsteuerung KDS 210 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Kabel-Magnetschalter am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information über ein dünnes Kabel an das Steuergerät. Dieses wird einfach zwischen Steckdose und Netzstecker der Dunstabzugshaube gesteckt und gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist. Die Netzstecker-Sicherung verhindert das versehentliche Umstecken des Gerätesteckers der Dunstabzugshaube.

Zweites Fenster:

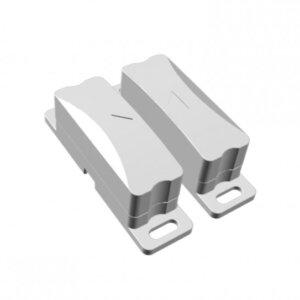

Das System ist mit einem weiteren Kabel-Magnetschalter KMS 098K22 (Art.-Nr. 300743) für ein zweites Fenster kombinierbar. Es muss mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann.
Vorhandener Fensterkontakt:

Wurde vom Fensterbauer bereits ein Magnetkontakt verbaut und handelt es sich dabei um einen Schließer (Schließer ist geschlossen, wenn das Fenster geschlossen ist), so kann dieser für den KDS 210 verwendet werden. Es muss nur noch der beiliegende 10-kOhm-Widerstand parallel zum Schließerkontakt angeschlossen werden, damit die Kabelbruchsicherung gewährleistet ist.

Kann ich den fest eingebauten Kontakt vom Fensterbauer in meinem Rahmen für den KDS verwenden?
Das können Sie machen, wenn es sich um einen Schließerkontakt handelt. Ein Schließer ist geschlossen, wenn das Fenster geschlossen ist. Den beiliegenden 10k-Kabelbruchsicherungs- Widerstand schalten Sie an der Verbindungsstelle von der KDSLeitung zur Kontaktleitung parallel.
4 Meter Leitung sind zu kurz?
Sie können die bereits am KDS 210 vormontierte Leitung mit einer beliebigen 2-adrigen Leitung verlängern, bis rund 25 Meter. Sie dürfen sich bei einer Bestellung in unserem Shop aber auch eine Leitungslänge wünschen. Für so einen Sonderbau planen Sie bitte bis zu 3 Tage längerer Lieferzeit ein. Sonderlängen können aus logistischen Gründen nicht über den Großhandel bestellt werden. Bei Fragen hierzu, rufen Sie uns einfach an.

Technische Daten

Betriebsspannung 230 V AC / 50 Hz
Schaltleistung (max.): 1150 VA (700 W) / 5 A (3 A)
Leistungsaufnahme ca: 1,5 Watt
Steuerspannung: 18 V
Steuerleitung: 4 m / 2 x 0,14 mm² (Sonderl. a.
Anfrage)
Funktionsbereich: – 15 °C / + 40 °C
Schutzart: IP 40
Steuergerät (HxBxT): 121x 57 x 46 mm
Magnet-Schalter (HxBxT): 55 x 15 x 18 mm
Magnet (HxBxT): 55 x 15 x 18 mm
Distanzplatte (HxBxT): 55 x 15 x 5 mm

Lieferumfang

  • Steuergerät mit Kabel 4 m
  • Kabel-Magnetschalter
  • 4x Distanzplatten für Magnet
  • Montagematerial
  • ausführliche Bedien- und Montageanleitung

Farbe telegrau, Gehäuse des Senders auch in Standard-Braun, sowie auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

Versandhinweise

Abmessungen (L x B x H): 170 mm x 130 mm x 70 mm
Gewicht: 0,38 kg

Downloads

Gebrauchsanleitung

Kabel-Abluftsteuerung KDS 210 DIBt - Art.Nr.: 300672

CE Erklärung

300672 KDS-210 Kabel-Abluftsteuerung DIBt
