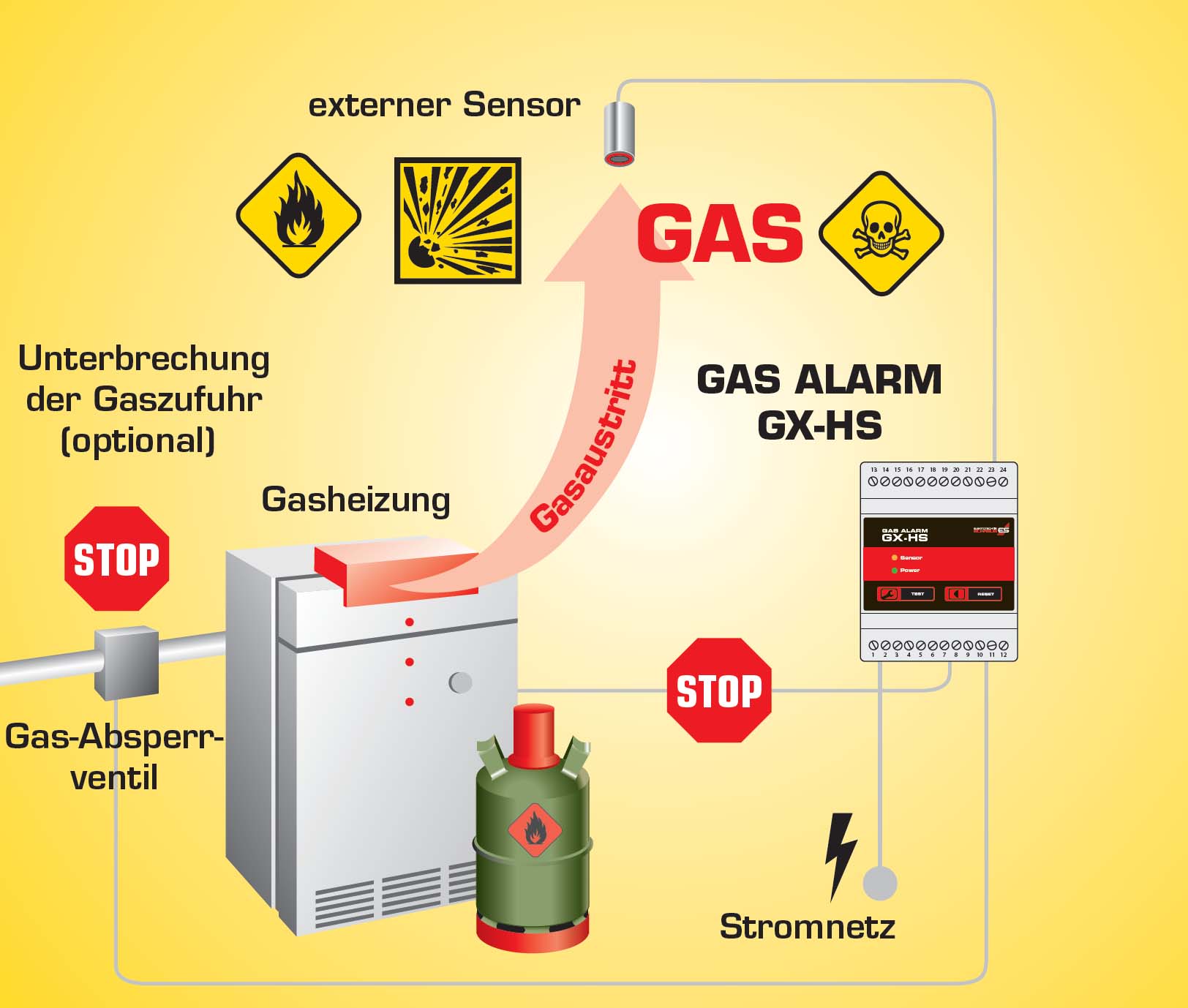

Bei allen gasbetriebenen Geräten besteht die Möglichkeit, dass gefährliches Gas austritt. Sobald der Gasmelder GXHS solche Gase detektiert, unterbricht er automatisch die Stromversorgung und optional auch die Gasversorgung durch die Gasleitung. Je nach Art des angeschlossenen Sensors detektiert das Gerät Stadt- und Erdgas (Methan/Butan), Kühl- und Kältemittel oder Kohlendioxid, das im Gastronomiebereich eingesetzt wird oder aus der Atemluft stammt. Am Gerät GX-HS steht ein Ausgang für einen externen Summer zur Verfügung. Zusätzlich bestehen für den Eingang zwei Einstellmöglichkeiten (über Drahtbrücke). Zum einen kann der ausgelöste Alarm gespeichert und durch Tastendruck quittiert werden. Zum anderen kann bei Unterschreiten der Gaskonzentration der Alarm automatisch wieder gelöscht werden.
Anschluss Gassensor:
Grundsätzlich kann immer nur ein einzelner Gassensor am Gaswarngerät GX-HS angeschlossen werden.
Einsatzbereiche
- Detektion von Stadt-, Erd- und Flüssiggasen (GX-SE)
- Raumluft (GX-CO2-25 und GX-DS)
- Gastronomie CO2-Überwachung (GX-CO2-30)
- Klimaanlagen, fluorierte Kältemittel (GX-CFC)
- an einen GX-HS 24V ist nur ein Sensor anschließbar
Einsatzmöglichkeiten je nach Sensor
| Typ | Gase | Ar.-Nr. |
| GX-SE | Stadt- und Erdgas (Methan, Butan, Propan) | 200897 |
| GX-CFC | Chlorofluorocarbons, Kältemittel R-32 u.ä. | 200901 |
| GX-DS | Kohlendioxid, Raumluftqualität, einfach | 200884 |
| GX-CO2-25 | Kohlendioxid, Raumluftqualität, mit Testfunktion | 200989 |
| GX-CO2-30 | Kohlendioxid aus Prozessen und techn. Anlagen | 300315 |
| GX-CO | Kohlenmonoxid, Rauchgase | 200898 |
Zubehörgeräte finden Sie unter: Warnsysteme Zubehör

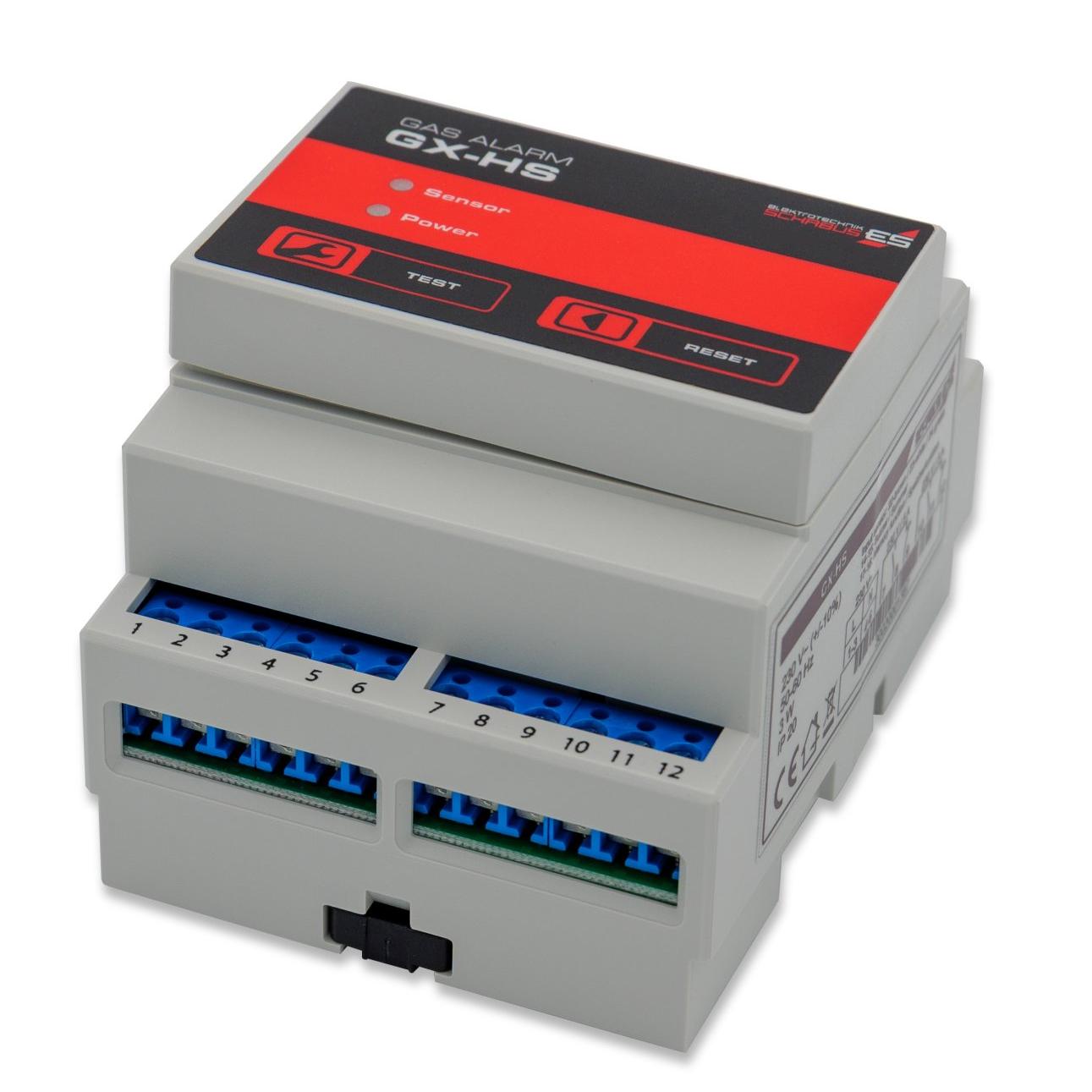

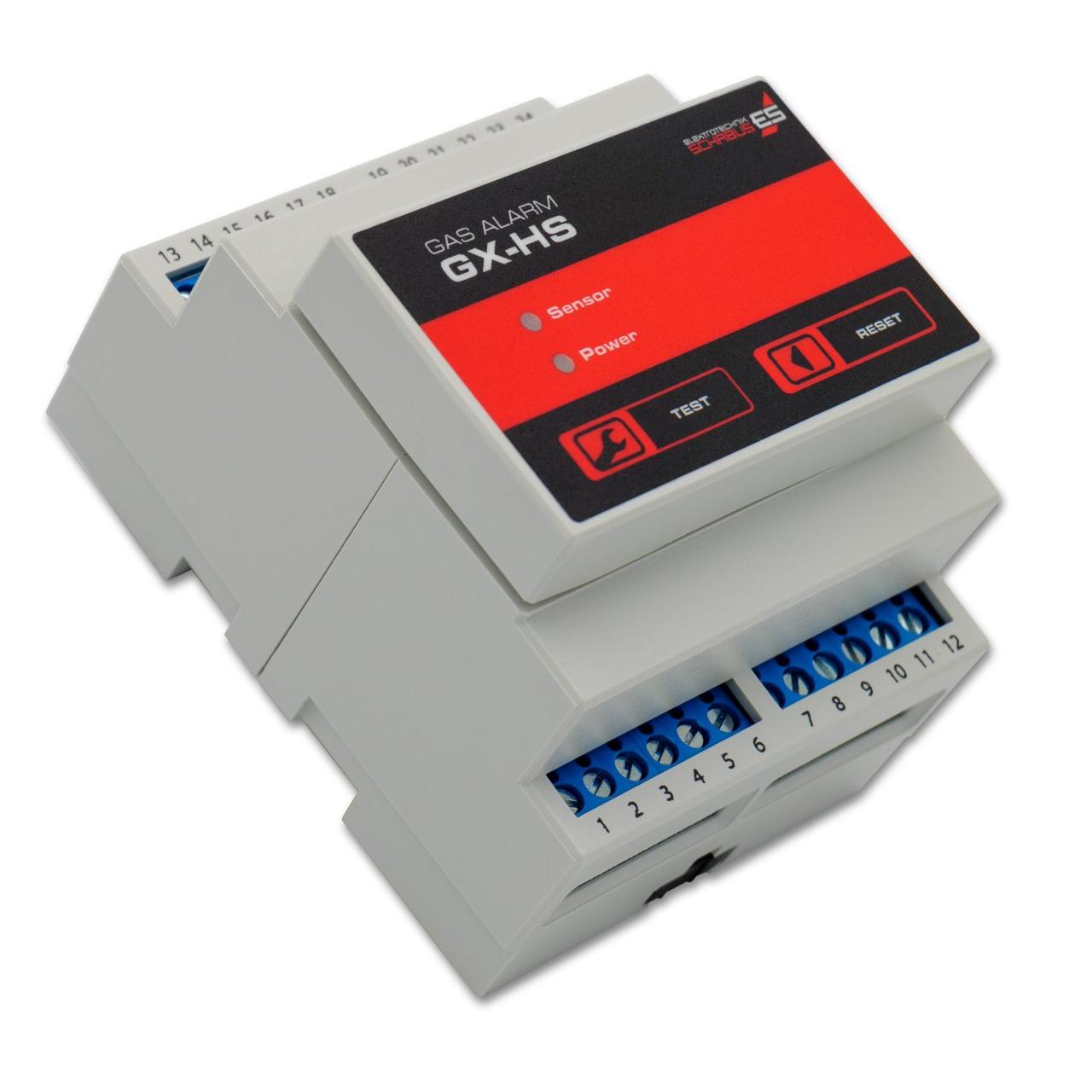

Leistungsmerkmale
- optische Warnung (LED)
- 1 Anschluss für einen Gassensor
- Gehäuse für 35mm-Standard-Hutschienensystem
- Höhen-Platzierung des externen Sensors unabhängig von der Montagehöhe des Steuergerätes möglich
- je nach Sensor für verschiedene Gase einsetzbar
- Kabelbrucherkennung für Sensorleitung
- 2 integrierte Schaltrelais 5 A (potenzialfreie Wechsler), Anschluss an BUS-System (EIB) oder externe Geräte, sowie Abschaltung von Gasverbrauchern
Technische Daten
| Betriebsspannung | 230 V~ 50 Hz |
| Leistungsaufnahme | 3 – 5 VA, je nach Betriebszustand |
| Relaiskontakt | 2 Wechsler NC/NO (potentialfrei) |
| Schaltleistung | max. 5 A / 230 V |
| Sensoranschluss | 1 |
| Sensorspannung | 5 V |
| Summeranschluss | 9 – 12 V= / 50 mA |
| Funktionsbereich | -15 °C / +40 °C |
| Schutzart | IP 20 |
| Abmessungen (HxBxT) | 57 x 72 x 90 mm |
Anschlußbeispiel
