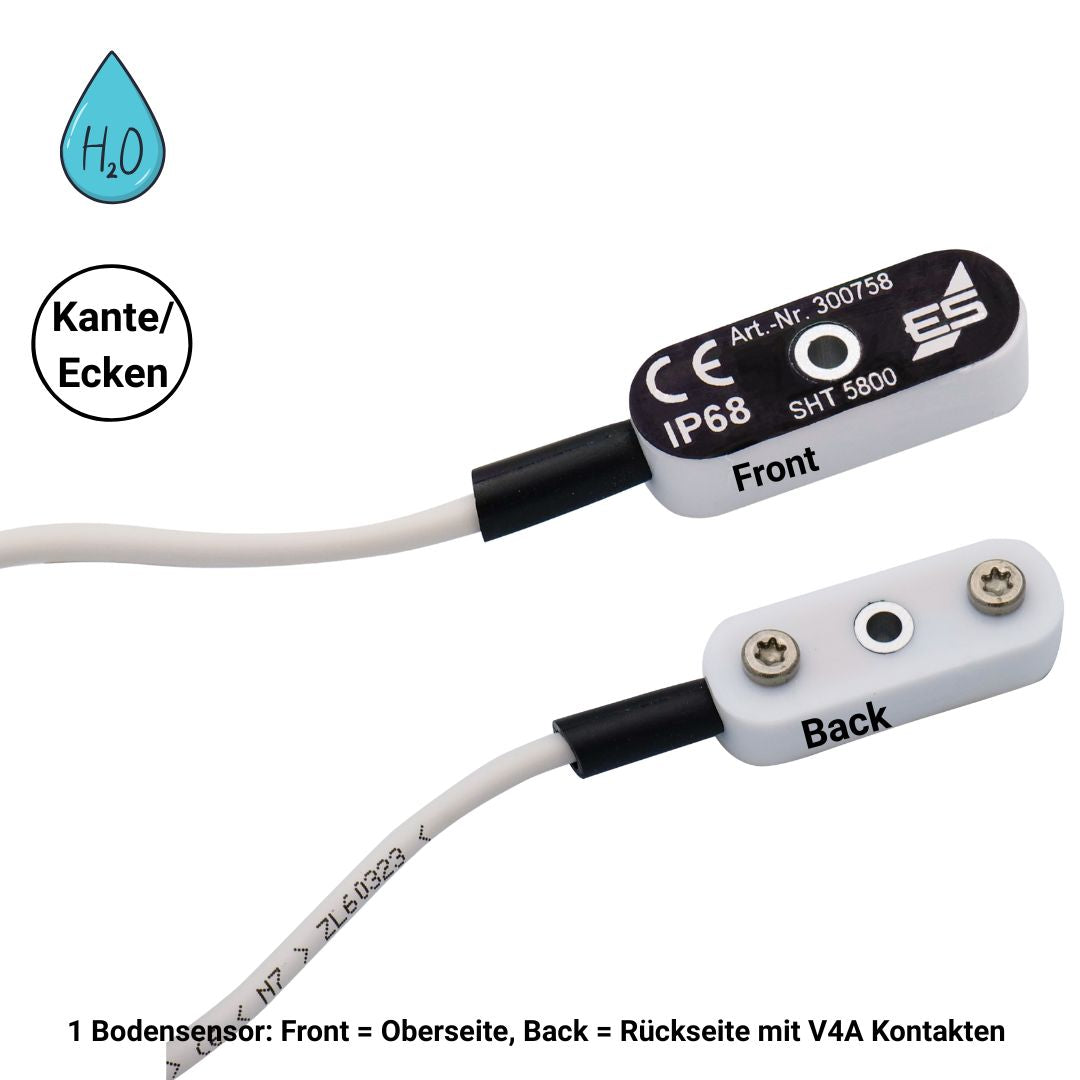

  • SHT 5800 Wassersensor für Ecken- und Kantenmontage. Zubehör zu Schabus Wassermeldern SHT 5000 und SHT 5001.
  • SHT 5800 Wassersensor für Ecken- und Kantenmontage mit 2 V4A-Edelstahlkontakten zur zuverlässigen Wassererkennung an Wand-Boden-Übergängen. Kompatibel mit Schabus Wassermeldern SHT 5000 und SHT 5001.
  • Anwendungsbeispiel des Wassersensors SHT 5800 zur frühzeitigen Wassererkennung an Wand-Boden-Übergängen, Ecken und Kanten. Ideal für Heizungsräume, Technikräume, Wasseranschlüsse, Auffangwannen und Kellerräume.
  • Technische Übersicht des Wassersensors SHT 5800 mit Abmessungen, Lieferumfang, Funktionsprinzip, technischen Daten und Vorteilen für die Wassererkennung an Ecken und Kanten. Made in Germany.
  • Bodensensor Montagebild

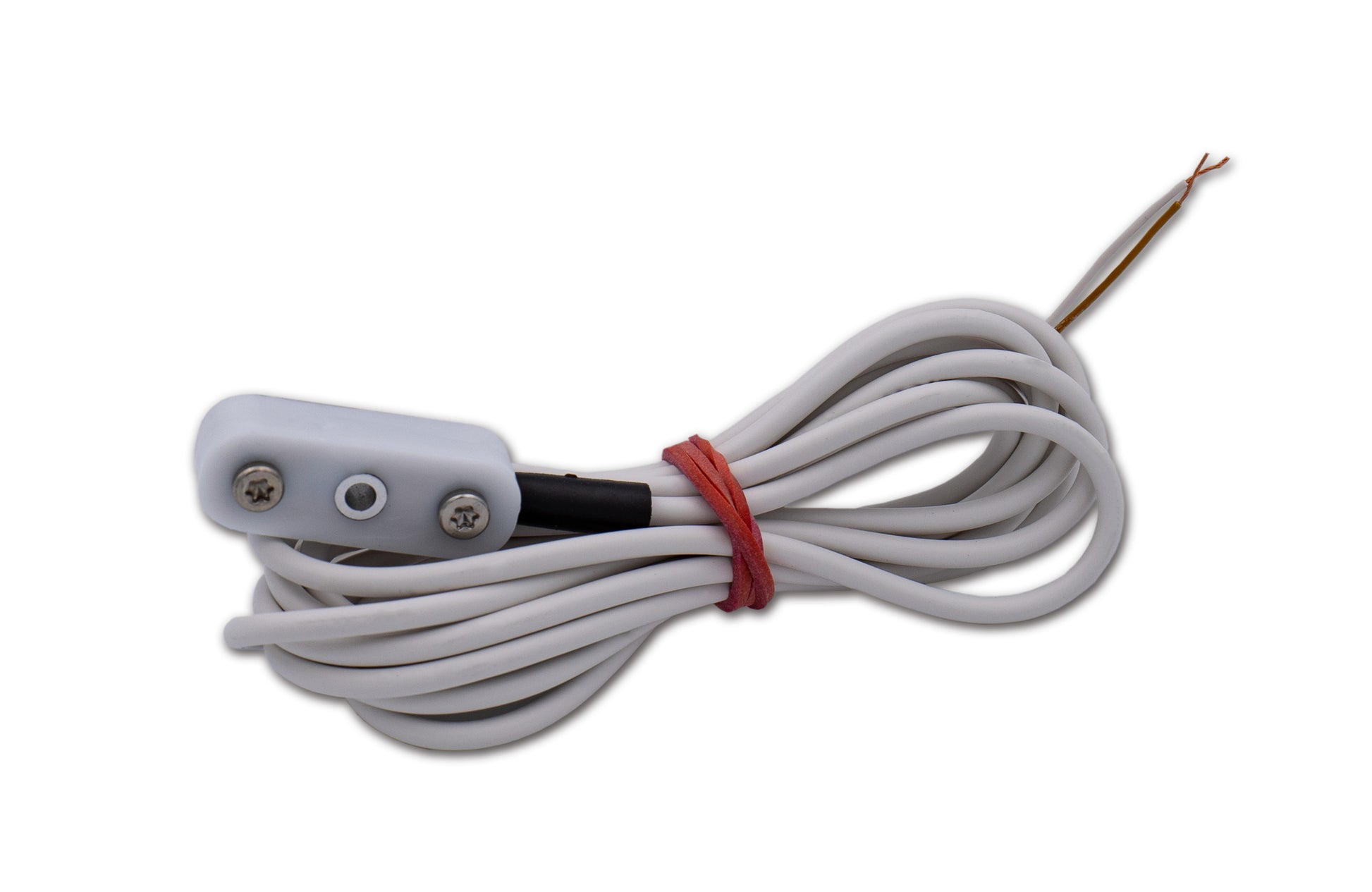

  • Bodensensor_300758_Hauptbild
  • SHT 5800 Wassersensor für Ecken- und Kantenmontage. Zubehör zu Schabus Wassermeldern SHT 5000 und SHT 5001.
  • SHT 5800 Wassersensor für Ecken- und Kantenmontage mit 2 V4A-Edelstahlkontakten zur zuverlässigen Wassererkennung an Wand-Boden-Übergängen. Kompatibel mit Schabus Wassermeldern SHT 5000 und SHT 5001.
  • Anwendungsbeispiel des Wassersensors SHT 5800 zur frühzeitigen Wassererkennung an Wand-Boden-Übergängen, Ecken und Kanten. Ideal für Heizungsräume, Technikräume, Wasseranschlüsse, Auffangwannen und Kellerräume.
  • Technische Übersicht des Wassersensors SHT 5800 mit Abmessungen, Lieferumfang, Funktionsprinzip, technischen Daten und Vorteilen für die Wassererkennung an Ecken und Kanten. Made in Germany.
  • Bodensensor Montagebild
  • Bodensensor_300758_Hauptbild

Wassersensor SHT 5800 für Kanten- und Bodenmontage

Wassersensor SHT 5800 für Kanten- und Bodenmontage

37,00 €
37,00 €
Prodej Vyprodáno
včetně DPH plus Versandkosten
  • Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001
  • 2 V4A-Kontakten und aluminium verstärktem Bohrloch zur Montage, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung mit Wepuran im Kunststoffgehäuse für höchste Sicherheit und Langlebigkeit
  • Kabellänge 2 Meter | 2 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar. Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel (Herstellerangabe)
  • Slevy pro specializované firmy & prodejci
  • Osobní odborné poradenství (bez call centra!)
  • Opravy nad rámec zákonné záruky

Číslo položky: 300758

Lieferzeit 4-5 Werktage Zobrazit úplné podrobnosti
SHT 5800 Wassersensor für Ecken- und Kantenmontage. Zubehör zu Schabus Wassermeldern SHT 5000 und SHT 5001.

Wassersensor SHT 5800 für Kanten- und Bodenmontage
  • Popis
  • Technické informace
  • Lieferumfang
  • Stahování
  • FAQ - Často kladené otázky
  • Recenze

💧 SHT 5800 – Robuster Wassersensor für präzise Montage

Der SHT 5800 ist ein hochwertiger, handgefertigter Wassersensor mit zwei V4A-Edelstahlkontakten.
Er eignet sich besonders für die gezielte Montage an:

  • Böden

  • Kanten

  • Ecken

  • Nuten

  • Wand-Boden-Übergängen

Sobald leitfähiges Wasser beide Kontakte verbindet, löst der angeschlossene SCHABUS-Wassermelder Alarm aus


🛠️ Hochwertige Ausführung

  • Kontakte aus V4A-Edelstahl

  • Gehäuse mit Wepuran-Kunststoff handvergossen

  • mechanisch robust

  • langlebig

  • korrosionsbeständig

Durch die stabile Bauform ist der Sensor auch für anspruchsvollere Umgebungen geeignet.


🌡️ Einsatzbereich

Ideal für regelmäßig trockene Bereiche mit gelegentlicher Feuchtigkeit, z. B.:

  • Technikräume

  • Werkstätten

  • Keller

  • Flachdach-Überwachung

  • Übergänge und Kantenbereiche

Nicht geeignet für dauerhaft überflutete oder ständig nasse Umgebungen.
Für Füllstandsanwendungen empfehlen wir Mini-Schwimmerschalter


📏 Kabel & Verlängerung

Standard-Leitung: 2 m
Verlängerbar bis 50 m

Vorgabe:

  • ungeschirmte Leitung

  • max. 2 × 0,14 mm² (z. B. LIYY Art.-Nr. 300780)

  • nicht parallel zu 230 V-Leitungen verlegen


🔌 Technischer Hinweis bei Fremdgeräten

Bei Anschluss an Fremdnetzgeräte ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücken und die Reed-Kontakte zu schützen.





Schaltplan mit Freilaufdiode

WEEE-NR.: DE91394868

Funkční oblast -5°C/+50°C nekondenzující vlhkost
Třída ochrany IP67
Rozměry (ŠxŠxH)

10 x 12 x 34 mm
Princip fungování Měření impedance, pasivní
Oblast použití Koupelny, kanceláře, kotelny, kuchyňky, umývárny, dílny
Podmínky prostředí pravidelně suché prostředí
Čára 2m | 2×0,14mm2 | bílá, speciální délka na vyžádání
Materiál Plast Wepuran®, ručně odlévaný
Senzor 2 kontakty z nerezové oceli V4A
WEEE-Reg.-Nr. DE91394868
  • Wassersensor SHT 5800
  • 2 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung

🔌 Jak dlouhý je připojovací kabel a mohu ho prodloužit? Senzor je dodáván s cca. 2 metry dlouhý kabel. Může to být až maximálně 50 metrů být rozšířen; průřez by měl být 2 × 0,14 mm² nesmí být překročena.

🌊 Pro jaká prostředí je SHT 5800 vhodný? Senzor je optimální pro pravidelně suché prostředí vhodné, např. Např. technické místnosti, sklepní místnosti nebo pod pračky. Pro trvale vlhké prostory nebo vodní hladiny v šachtách doporučujeme mini plovákové spínače z plastu V2A nebo V4A.

🛡️ Jak robustní je pouzdro senzoru? Pouzdro je vyrobeno z vysoce kvalitní plast Wepuran vyrobené, ručně odlévané a se dvěma odolnými Kontakty z nerezové oceli V4A vybavený. To zajišťuje vysokou odolnost proti mechanickému namáhání a korozi.

⚠️ Jsou kabely vodotěsné? Použité kabely LIYY jsou pouze krátce voděodolná a nejsou vhodné pro dlouhodobé použití ve vodě. Pro aplikace s trvalou vlhkostí jsou vyžadovány speciální senzory.

⚙️ Musím při připojování zařízení třetí strany použít nulovou diodu? Ano, naprosto! Pokud k bezpotenciálovému výstupu připojíte síťové zařízení třetí strany (např. externí relé nebo stykač), Volnoběžná dioda (např. 1N4148) být připojen paralelně k cívce. Chrání citlivé jazýčkové kontakty před napěťovými špičkami, ke kterým dochází při vypínání.

🔧 Jaký vliv má nulová dioda na výstup relé? Při vypnutí relé nebo stykače se krátkodobě objeví vysoké napěťové špičky (indukční napětí). A Volnoběžná dioda toto rozptyluje a tím zabraňuje poškození spínacích kontaktů detektoru vody – důležité zejména pro dlouhou životnost a funkční spolehlivost.

❓ Proč nelze kabely LIYY pokládat paralelně s napájecími kabely 230 V?

⚠️ Důležité: Paralelní pokládání kabelů LIYY a napájecích kabelů 230 V může mít za následek Rušení, elektromagnetické vlivy a v nejhorším případě do Bezpečnostní rizika vést. Vždy udržujte oddělené kabelové kanály nebo dostatečnou vzdálenost.

Recenze zákazníků

Buďte první, kdo napíše recenzi
0 %
(0)
0 %
(0)
0 %
(0)
0 %
(0)
0 %
(0)
Popis

💧 SHT 5800 – Robuster Wassersensor für präzise Montage

Der SHT 5800 ist ein hochwertiger, handgefertigter Wassersensor mit zwei V4A-Edelstahlkontakten.
Er eignet sich besonders für die gezielte Montage an:

  • Böden

  • Kanten

  • Ecken

  • Nuten

  • Wand-Boden-Übergängen

Sobald leitfähiges Wasser beide Kontakte verbindet, löst der angeschlossene SCHABUS-Wassermelder Alarm aus


🛠️ Hochwertige Ausführung

  • Kontakte aus V4A-Edelstahl

  • Gehäuse mit Wepuran-Kunststoff handvergossen

  • mechanisch robust

  • langlebig

  • korrosionsbeständig

Durch die stabile Bauform ist der Sensor auch für anspruchsvollere Umgebungen geeignet.


🌡️ Einsatzbereich

Ideal für regelmäßig trockene Bereiche mit gelegentlicher Feuchtigkeit, z. B.:

  • Technikräume

  • Werkstätten

  • Keller

  • Flachdach-Überwachung

  • Übergänge und Kantenbereiche

Nicht geeignet für dauerhaft überflutete oder ständig nasse Umgebungen.
Für Füllstandsanwendungen empfehlen wir Mini-Schwimmerschalter


📏 Kabel & Verlängerung

Standard-Leitung: 2 m
Verlängerbar bis 50 m

Vorgabe:

  • ungeschirmte Leitung

  • max. 2 × 0,14 mm² (z. B. LIYY Art.-Nr. 300780)

  • nicht parallel zu 230 V-Leitungen verlegen


🔌 Technischer Hinweis bei Fremdgeräten

Bei Anschluss an Fremdnetzgeräte ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücken und die Reed-Kontakte zu schützen.





Schaltplan mit Freilaufdiode

WEEE-NR.: DE91394868

Technické informace
Funkční oblast -5°C/+50°C nekondenzující vlhkost
Třída ochrany IP67
Rozměry (ŠxŠxH)

10 x 12 x 34 mm
Princip fungování Měření impedance, pasivní
Oblast použití Koupelny, kanceláře, kotelny, kuchyňky, umývárny, dílny
Podmínky prostředí pravidelně suché prostředí
Čára 2m | 2×0,14mm2 | bílá, speciální délka na vyžádání
Materiál Plast Wepuran®, ručně odlévaný
Senzor 2 kontakty z nerezové oceli V4A
WEEE-Reg.-Nr. DE91394868
Stahování
Příklady zapojení
FAQ - Často kladené otázky

🔌 Jak dlouhý je připojovací kabel a mohu ho prodloužit? Senzor je dodáván s cca. 2 metry dlouhý kabel. Může to být až maximálně 50 metrů být rozšířen; průřez by měl být 2 × 0,14 mm² nesmí být překročena.

🌊 Pro jaká prostředí je SHT 5800 vhodný? Senzor je optimální pro pravidelně suché prostředí vhodné, např. Např. technické místnosti, sklepní místnosti nebo pod pračky. Pro trvale vlhké prostory nebo vodní hladiny v šachtách doporučujeme mini plovákové spínače z plastu V2A nebo V4A.

🛡️ Jak robustní je pouzdro senzoru? Pouzdro je vyrobeno z vysoce kvalitní plast Wepuran vyrobené, ručně odlévané a se dvěma odolnými Kontakty z nerezové oceli V4A vybavený. To zajišťuje vysokou odolnost proti mechanickému namáhání a korozi.

⚠️ Jsou kabely vodotěsné? Použité kabely LIYY jsou pouze krátce voděodolná a nejsou vhodné pro dlouhodobé použití ve vodě. Pro aplikace s trvalou vlhkostí jsou vyžadovány speciální senzory.

⚙️ Musím při připojování zařízení třetí strany použít nulovou diodu? Ano, naprosto! Pokud k bezpotenciálovému výstupu připojíte síťové zařízení třetí strany (např. externí relé nebo stykač), Volnoběžná dioda (např. 1N4148) být připojen paralelně k cívce. Chrání citlivé jazýčkové kontakty před napěťovými špičkami, ke kterým dochází při vypínání.

🔧 Jaký vliv má nulová dioda na výstup relé? Při vypnutí relé nebo stykače se krátkodobě objeví vysoké napěťové špičky (indukční napětí). A Volnoběžná dioda toto rozptyluje a tím zabraňuje poškození spínacích kontaktů detektoru vody – důležité zejména pro dlouhou životnost a funkční spolehlivost.

❓ Proč nelze kabely LIYY pokládat paralelně s napájecími kabely 230 V?

⚠️ Důležité: Paralelní pokládání kabelů LIYY a napájecích kabelů 230 V může mít za následek Rušení, elektromagnetické vlivy a v nejhorším případě do Bezpečnostní rizika vést. Vždy udržujte oddělené kabelové kanály nebo dostatečnou vzdálenost.
