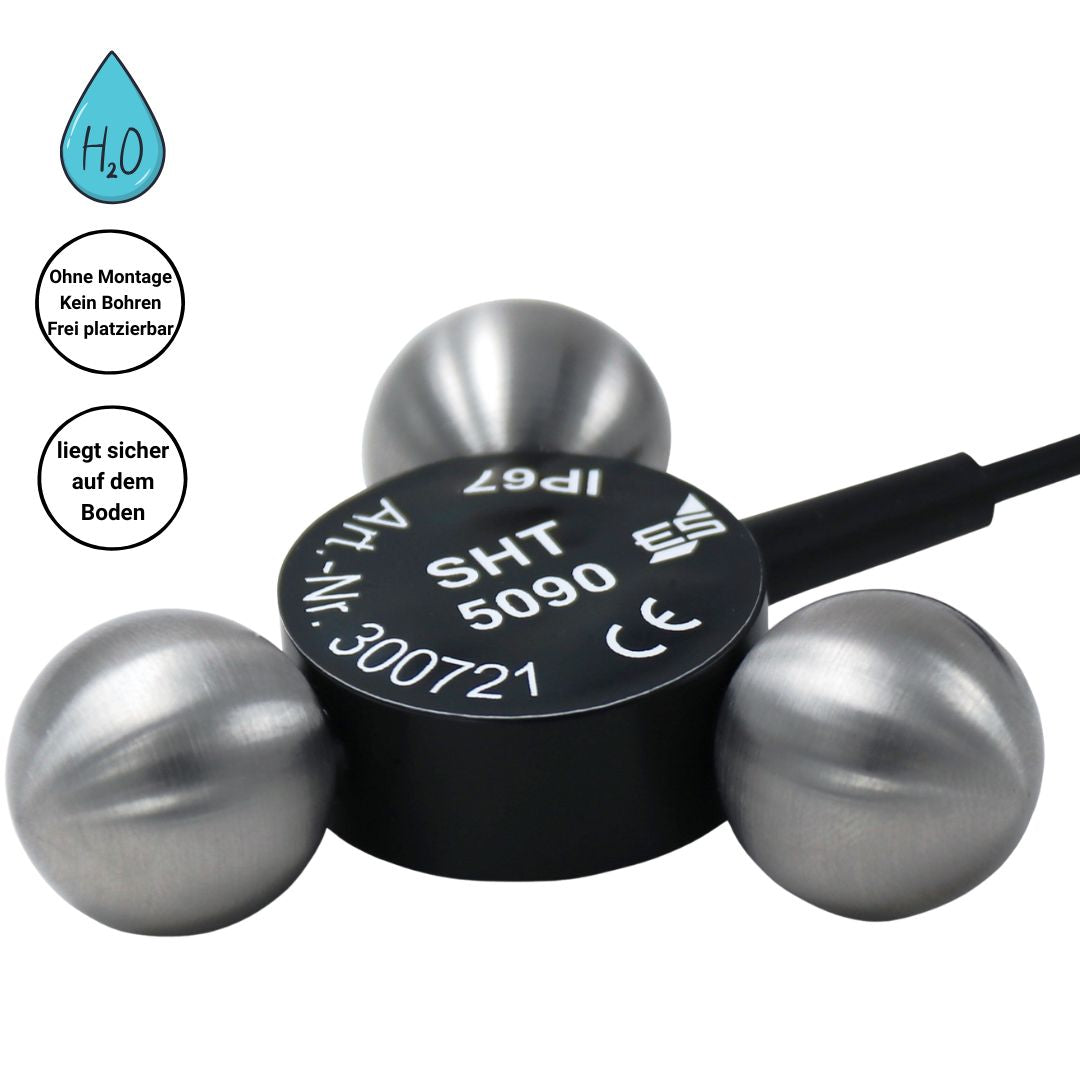

Boden-Wassersensor SHT 5090 Montage ohne Bohren!
SHT 5090 Wassersensor Bodenmontage ohne Montage auf den Boden legen Zubehör zu SHT 5000, 5001, 5002SHT 5090 Wassersensor ohne Bohren und Kleben mit drei Edelstahlkugeln für die zuverlässige Wassererkennung. Flexibel platzierbar als Zubehör für Schabus Wassermelder SHT 5000, SHT 5001 und SHT 5002.Anwendungsbeispiele des Wassersensors SHT 5090 zur frühzeitigen Wassererkennung in Bad, unter Waschmaschinen, an Heizungsanlagen, Rohrleitungen sowie in Server- und Technikräumen – ohne Bohren oder Kleben direkt auf dem Boden einsetzbar.Technische Übersicht des Wassersensors SHT 5090 mit 3-Kugel-Prinzip, Abmessungen, Lieferumfang, Funktionsweise und technischen Daten. Flexibel platzierbarer Wassersensor mit IP67-Schutz für Schabus Wassermelder SHT 5000, SHT 5001 und SHT 5002.Boden Wassersensor ZeichnungBoden-Wassersensor SHT 5090 Montage ohne Bohren!Boden Wassersensor aufgestelltBoden Wassersensor RückseiteBoden-Wassersensor SHT 5090 Montage ohne Bohren!

Boden-Wassersensor SHT 5090 – Montage ohne Bohren

Schwerer Boden-Wassersensor zur flächigen Leck-Überwachung – bleibt ohne Bohren oder Schrauben sicher am Boden
  • ✓Ohne Bohren montiert – einfach hinlegen, fertig
  • ✓Flächige Überwachung – erkennt Lecks am Boden
  • ✓Standfest (ca. 100 g) – bleibt sicher an Ort und Stelle
  • ✓Für versteckte Bereiche – unter Geräten & in Ecken
69,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 300721EAN: 4044764004641
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

💧 SHT 5090 – Boden-Wassersensor ohne Befestigung

Der SHT 5090 ist ein schwerer Boden-Wassersensor zur flächigen Überwachung gegen Wasserlecks – ganz ohne Bohren oder Verschrauben.

Mit einem Eigengewicht von ca. 100 g bleibt der Sensor sicher auf dem Untergrund liegen und eignet sich besonders für:

  • Mietwohnungen

  • empfindliche Böden (Fliesen, Designbeläge)

  • schwer zugängliche Bereiche

  • temporäre Installationen


⚙️ 3-Kugel-Elektroden für sicheren Bodenkontakt

Der Sensor verfügt über drei integrierte Kugel-Elektroden.

Durch die Bauform ist sichergestellt, dass immer mindestens zwei Elektroden Bodenkontakt haben – auch wenn der Sensor:

  • leicht schräg liegt

  • an einer Wand angelehnt wird

  • hinter Möbeln positioniert ist

Sobald leitfähiges Wasser die Elektroden verbindet, löst der angeschlossene Wassermelder Alarm aus.


🔌 Anschluss & Kompatibilität

Der SHT 5090 ist vorgesehen für:

  • SHT 5000

  • SHT 5001

Anschluss über ungeschirmte LIYY-Steuerleitung (2 × 0,14 mm²).

Maximale Leitungslänge pro Meldelinie: 50 m.


📏 Kabelverlängerung

Die werkseitige Leitung (2,5 m) kann bis 50 m verlängert werden.

Vorgabe:

  • max. 2 × 0,14 mm²

  • ungeschirmte Leitung

  • nicht parallel zu 230 V-Leitungen verlegen


⚠️ Einsatzbereich

Geeignet für regelmäßig trockene Bereiche, z. B.:

  • unter Waschmaschinen

  • unter Heizkörpern

  • unter Spülen

  • unter Duschwannen

  • Technikräume

Nicht geeignet für dauerhaft überflutete oder ständig feuchte Umgebungen.
Für Füllstandsanwendungen empfehlen wir Mini-Schwimmerschalter.


🔌 Technischer Hinweis bei Fremdgeräten

Bei Anschluss an Fremdnetzgeräte ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücken und die Reed-Kontakte zu schützen.

Schaltplan mit Freilaufdiode

WEEE-NR.: DE91394868

  • Boden-Wassersensor SHT 5090
  • 2,5 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)
  • Betriebsanleitung
Betriebstemperatur-5°C / +50°C nicht kondensierende Feuchtigkeit
Abmessungen (H×B×T)

70×20 mm ležící, průměr koule Ø 20 mm

Anschlussleitung∅ 3,2 mm, 2 x 0,14 mm², 2,5 m, LIYY-Leitung, Sonderlänge auf Anfrage
  • Montage nicht notwendig

haushaltsübliches Trink-, Brauch-, Regen-, Maschinen- und Grau-Wasser

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufig zusammen gekauft

Kunden kauften auch

Alle ansehen →
Familienunternehmen aus Oberbayern

Sicherheit „Made in Germany“ – seit 1992

Wir entwickeln und fertigen zuverlässige Mess- und Meldesysteme selbst – vom ersten Prototyp bis zum Reparaturservice, alles aus einer Hand. Unsere Produkte schützen Leben und schaffen Vertrauen.

  • Zugelassen, nicht nur billig – DIBt-geprüft & anerkannt
  • Das komplette System aus einer Hand, sofort einsatzbereit
  • Service, Ersatzteile & Reparatur direkt aus Bayern
1992
gegründet
30+
Jahre Erfahrung
30.000
zufriedene Kunden
DIBt
zugelassen & TÜV
Wolfgang & Petra Schabus
Das Team von Elektrotechnik Schabus in Oberbayern
Was Kunden sagen

Darauf verlassen sich unsere Kunden

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Häufige Fragen

Gut zu wissen

❓ Jaká je výhoda vysoké hmotnosti?

Hmotnost cca. 100g zajišťuje, že snímač bezpečně leží na zemi – bez šroubování nebo lepení. To znamená, že zůstane tam, kde má, i s mírně tuhými propojovacími kabely.

❓ Lze senzor provozovat i vertikálně?

Ano! Dotkněte se tří kulových elektrod vždy dva míče dopadnou na zem – i když snímač opřený vzpřímeně o zeď.

❓ Pro jaké detektory vody je senzor vhodný?

SHT 5090 lze připojit k následujícím modelům od Elektrotechnik Schabus: SHT 5000, SHT 5001

❓ Jak je snímač připojen?

Prostřednictvím a Kabel LiYY (2 × 0,14 mm², max. délka 20 m). Tento ovládací kabel je nestíněný, flexibilní a vhodný pro mnoho prostředí.

❓ Musí být snímač namontován nebo přilepen?

Ne. SHT 5090 se stává jednoduše umístit na oblast, která má být monitorována - bez jakékoliv montáže.

❓ Lze senzor trvale používat pod vodou?

Ne, stejně jako všechny pasivní senzory je ne pro nepřetržitý provoz ve vodě vhodný. Spolehlivě detekuje úniky, ke kterým dochází – ale nesmí být trvale ponořena do šachet nebo nádrží.

💧 Jsou kabely vodotěsné? Použitý Kabely LIYY jsou vodotěsné pouze krátkou dobu a není vhodný pro trvalý styk s vodou. Do trvale vlhkého nebo mokrého prostředí doporučujeme speciální senzory.

⚙️ Musím při připojování zařízení třetí strany použít nulovou diodu? Ano, naprosto! Pokud k bezpotenciálovému výstupu připojíte síťové zařízení třetí strany (např. externí relé nebo stykač), Volnoběžná dioda (např. 1N4148) být připojen paralelně k cívce. Chrání citlivé jazýčkové kontakty před napěťovými špičkami, ke kterým dochází při vypínání.

🔧 Jaký vliv má nulová dioda na výstup relé? Při vypnutí relé nebo stykače se krátkodobě objeví vysoké napěťové špičky (indukční napětí). A Volnoběžná dioda toto rozptyluje a tím zabraňuje poškození spínacích kontaktů detektoru vody – důležité zejména pro dlouhou životnost a funkční spolehlivost.

❓ Proč nelze kabely LIYY pokládat paralelně s napájecími kabely 230 V?

⚠️ Důležité: Paralelní pokládání kabelů LIYY a napájecích kabelů 230 V může mít za následek Rušení, elektromagnetické vlivy a v nejhorším případě do Bezpečnostní rizika vést. Vždy udržujte oddělené kabelové kanály nebo dostatečnou vzdálenost.
