39,00 €
39,00 €
Prodej Vyprodáno
včetně DPH plus Versandkosten

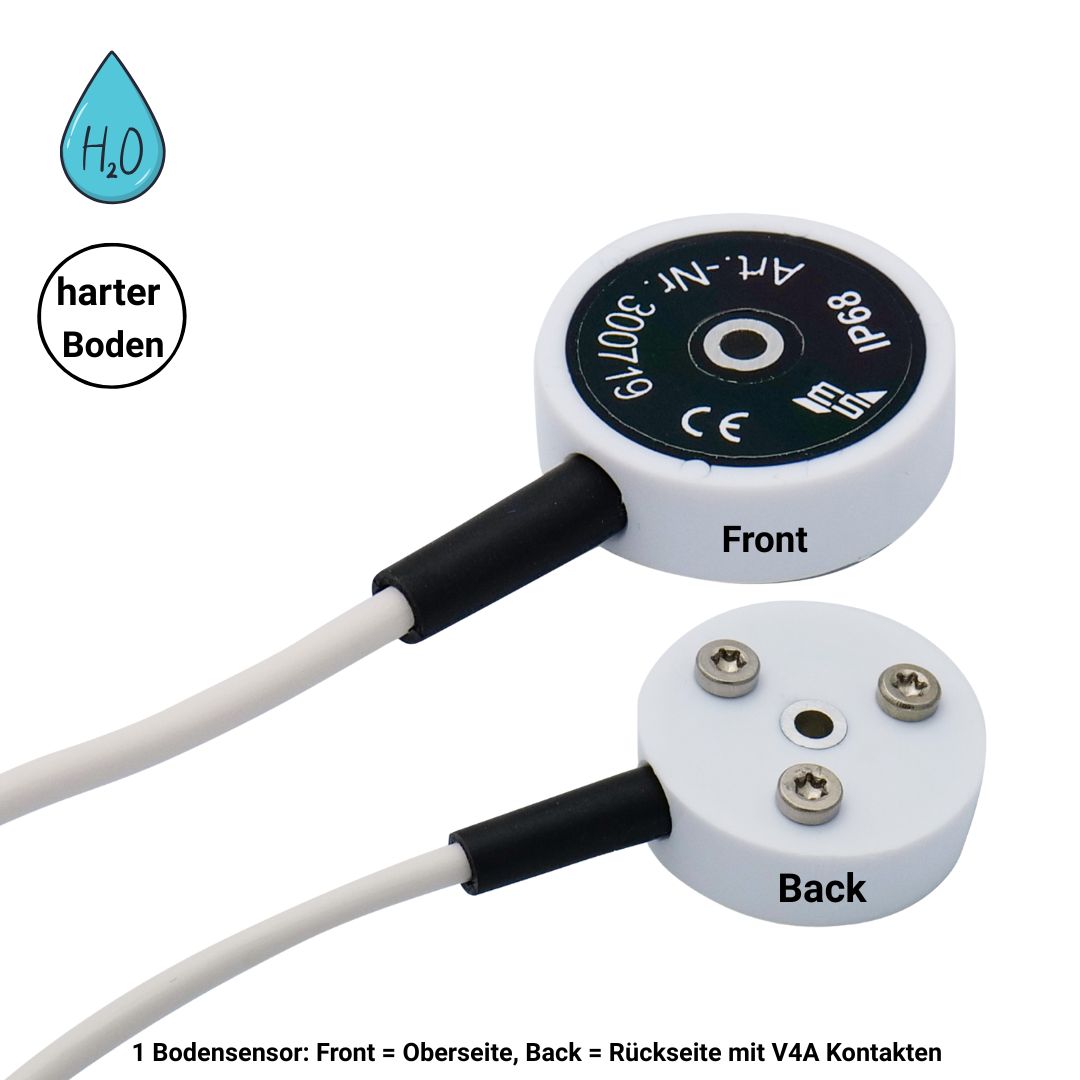

  • Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001
  • 3 V4A-Kontakten und aluminium verstärktem Bohrloch zur Montage, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung mit Wepuran im Kunststoffgehäuse für höchste Sicherheit und Langlebigkeit
  • Kabellänge 2 Meter | 3 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar, Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel. (Herstellerangabe)
  • Slevy pro specializované firmy & prodejci
  • Osobní odborné poradenství (bez call centra!)
  • Opravy nad rámec zákonné záruky

Číslo položky: 300719

Dodací lhůta: 2-3 pracovní dny

Zobrazit úplné podrobnosti
Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

39,00 €
  • Popis
  • Technické informace
  • Stahování
  • FAQ - Často kladené otázky
  • Recenze

Lieferumfang

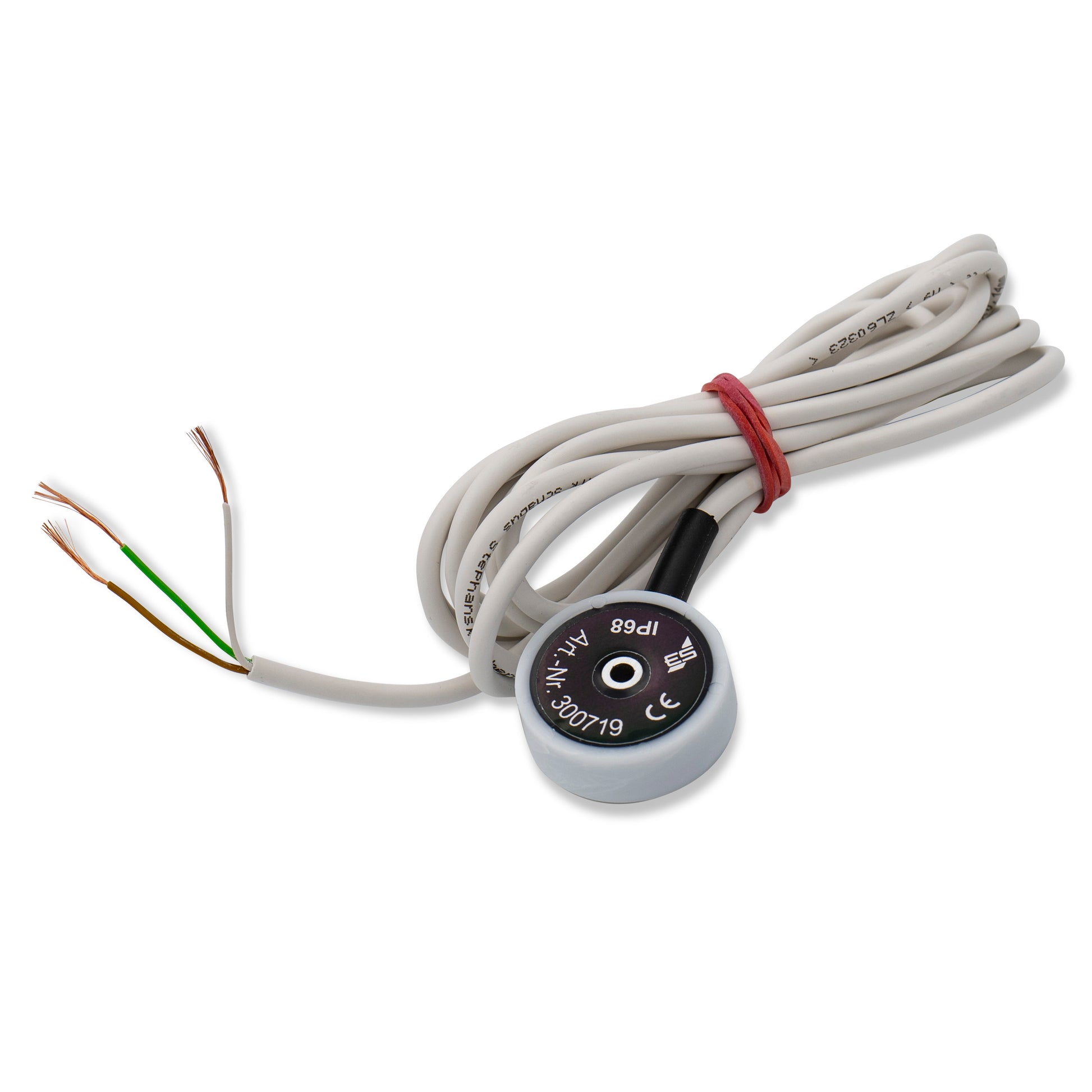

  • SHT 5008 Boden-Wassersensor
  • vergossen an 2 Meter LIYY Steuerleitung 3 x 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

🛠️ Für harte Böden und hohe Anforderungen
Der Wassersensor SHT 5008 ist speziell für die Bodenmontage auf Estrich, Beton, GfK-Kunststoff oder geteerten Flächen konzipiert. Durch sein robustes Design eignet er sich ideal für anspruchsvolle Einsatzbereiche mit stabilen Untergründen. Ein mit Aluminium verstärktes Bohrloch erleichtert die sichere Befestigung.

🔌 Drei Kontakte für erweiterte Funktionen
Mit der 3-adrigen Leitung ermöglicht der SHT 5008 die Nutzung der Redundanzfunktion oder die Unterscheidung zwischen stehendem und steigendem Wasser – in Kombination mit dem Wassermelder SHT 5001. Alternativ kann der Sensor auch an anderen Schabus Wassermeldern betrieben werden, indem zwei Leitungen zusammengefasst werden, um ihn als besonders stabilen Bodensensor einzusetzen.




Schaltplan mit Freilaufdiode

Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.

WEEE-NR.: DE91394868

Funkční oblast -5°C/+50°C nekondenzující vlhkost
Rozměry (ŠxŠxH)

Rozměr 9x29x40 mm
Princip fungování Měření impedance, pasivní
Oblast použití Koupelny, kanceláře, tvrdé podlahy, kotelny, kuchyně, kuchyňky, umývárny
Podmínky prostředí pravidelně suché prostředí
Čára 2m | 3x014mm2 | bílá, speciální délka na vyžádání
Materiál Plast Wepuran®, ručně odlévaný
Shromáždění Montáž na podlahu
Senzor 3 kontakty z nerezové oceli V4A

🔌 Kolik kontaktů má SHT 5008 a jaké jsou jejich funkce? Senzor má tři kontakty, zejména v kombinaci s detektorem vody SHT 5001 lze použít pro rozlišovat mezi stojatou a stoupající vodou nebo a Funkce redundance uvědomit si.

🌍 Kde mohu použít SHT 5008? Senzor je vhodný pro tvrdé podlahy jako je potěr, beton, plast (GRP) a dehtované povrchy – ideální pro technické místnosti, sklepní místnosti nebo průmyslové prostředí.

📏 Jaká je maximální povolená délka kabelu? Délka kabelu může být až 50 metrů být rozšířen, s 3 × 0,14 mm² Doporučuje se průřez kabelu.

💧 Jsou kabely vodotěsné? Použitý Kabely LIYY jsou vodotěsné pouze krátkou dobu a není vhodný pro trvalý styk s vodou. Do trvale vlhkého nebo mokrého prostředí doporučujeme speciální senzory.

⚙️ Musím při připojování zařízení třetí strany použít nulovou diodu? Ano, naprosto! Pokud k bezpotenciálovému výstupu připojíte síťové zařízení třetí strany (např. externí relé nebo stykač), Volnoběžná dioda (např. 1N4148) být připojen paralelně k cívce. Chrání citlivé jazýčkové kontakty před napěťovými špičkami, ke kterým dochází při vypínání.

🔧 Jaký vliv má nulová dioda na výstup relé? Při vypnutí relé nebo stykače se krátkodobě objeví vysoké napěťové špičky (indukční napětí). A Volnoběžná dioda toto rozptyluje a tím zabraňuje poškození spínacích kontaktů detektoru vody – důležité zejména pro dlouhou životnost a funkční spolehlivost.

❓ Proč nelze kabely LIYY pokládat paralelně s napájecími kabely 230 V?

⚠️ Důležité: Paralelní pokládání kabelů LIYY a napájecích kabelů 230 V může mít za následek Rušení, elektromagnetické vlivy a v nejhorším případě do Bezpečnostní rizika vést. Vždy udržujte oddělené kabelové kanály nebo dostatečnou vzdálenost.
