Art.-Nr. 300745
EAN 4044764001077
  • Wasssersensor_300745_Hauptbild
  • Wasssersensor_300745_Hauptbild
  • Wassersensor SHT 5006 Gabelsensor
  • Wassersensor SHT 5006 Gabelsensor
  • Wassersensor SHT 5006 Gabelsensor
  • Wassersensor SHT 5006 Gabelsensor

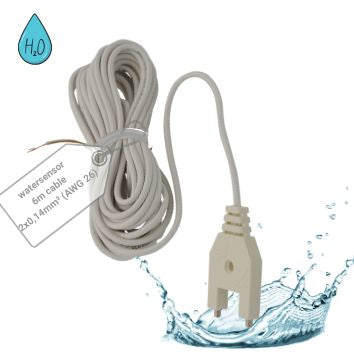

Wassersensor SHT 5006 Gabelsensor

Wassersensor SHT 5006 Gabelsensor

25,00 €
25,00 €
Prodej Vyprodáno
včetně DPH plus Versandkosten

✅Gabel-Wassersensor - Zubehör für unsere Wassermelder SHT 5000, 5001 und 5002

✅2 vernickelte Messingkontakte, in weißen Kunststoff eingespritzt

✅Für regelmässig trockene Umgebungen

✅Kabellänge 6 Meter 2 x 0,14 mm², bis max. 50 m verlängerbar - Sonderlängen auf Anfrage lieferbar. Nicht parallel zu 230 V Netzspannung verlegen!

✅LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel (Herstellerangabe)
  • Slevy pro specializované firmy & prodejci
  • Osobní odborné poradenství (bez call centra!)
  • Opravy nad rámec zákonné záruky

Číslo položky: 300745

Lieferzeit 4-5 Werktage Zobrazit úplné podrobnosti
Wasssersensor_300745_Hauptbild

Wassersensor SHT 5006 Gabelsensor

25,00 €
  • Popis
  • Technické informace
  • Stahování
  • FAQ - Často kladené otázky
  • Recenze

📦 Lieferumfang

  • Gabelsensor SHT 5006

  • 6 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung

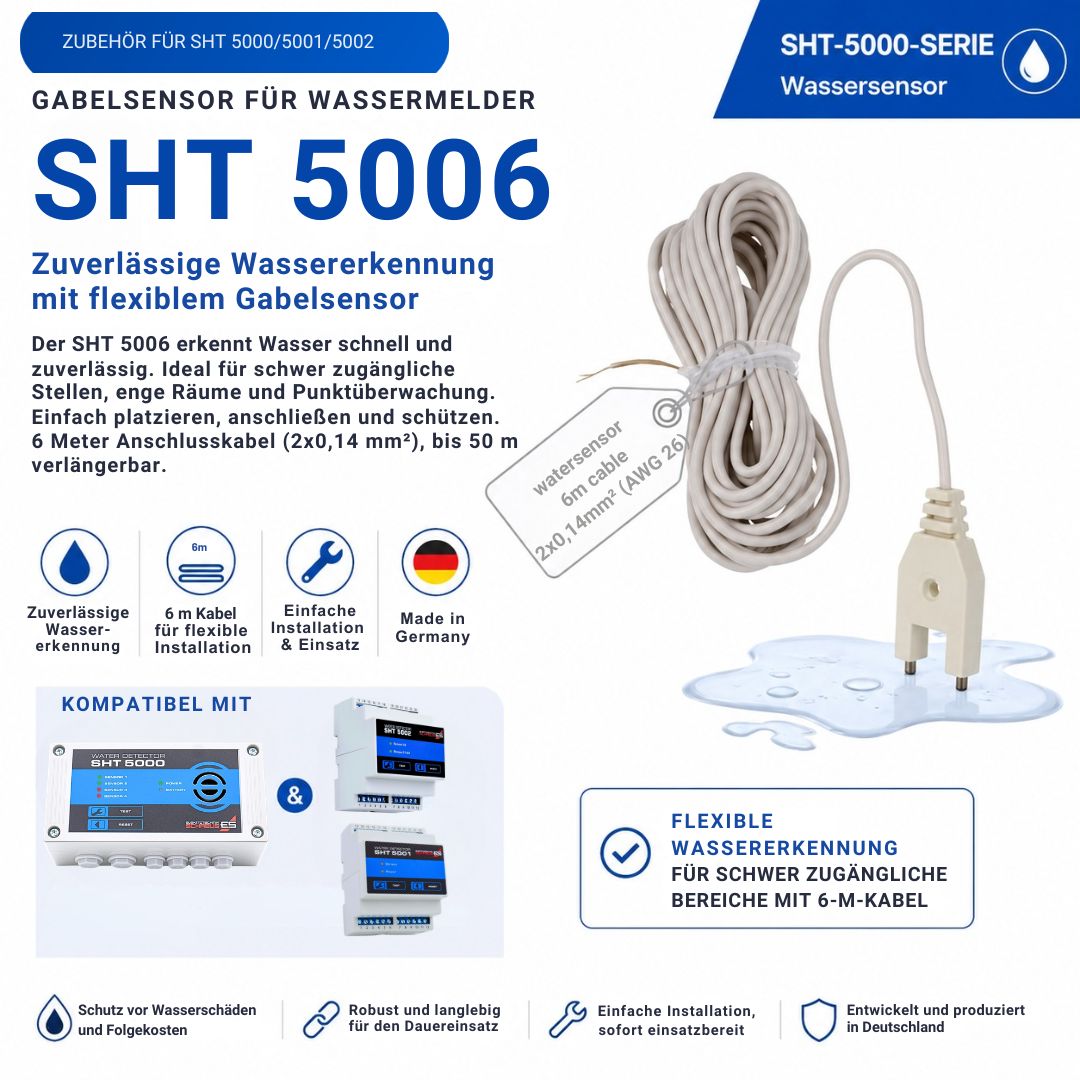

💧 SHT 5006 – Bewährter Gabelsensor für trockene Umgebungen

Der Wassersensor SHT 5006 ist mit zwei vernickelten Messingkontakten ausgestattet, die fest in einem weißen Kunststoffgehäuse vergossen sind.

Sobald leitfähiges Wasser beide Kontakte gleichzeitig berührt, löst der angeschlossene SCHABUS-Wassermelder Alarm aus.


🔍 Gabel-Design für zuverlässige Erkennung

Durch die breite Einkerbung (Gabel-Design) erkennt der Sensor tatsächliche Leckagen zuverlässig.

Gleichzeitig reduziert die Bauform Fehlalarme durch:

  • leichte Feuchtigkeit

  • dünne Wasserfilme

  • Biofilmbildung

  • Kondenswasser


📏 Leitung & Verlängerung

  • Standard-Leitung: 6 m

  • Verlängerbar bis 50 m

  • Leitungstyp: LIYY

  • Max. Querschnitt: 2 × 0,14 mm²

Wichtig:
Bei Parallelschaltung addieren sich die Leitungslängen.

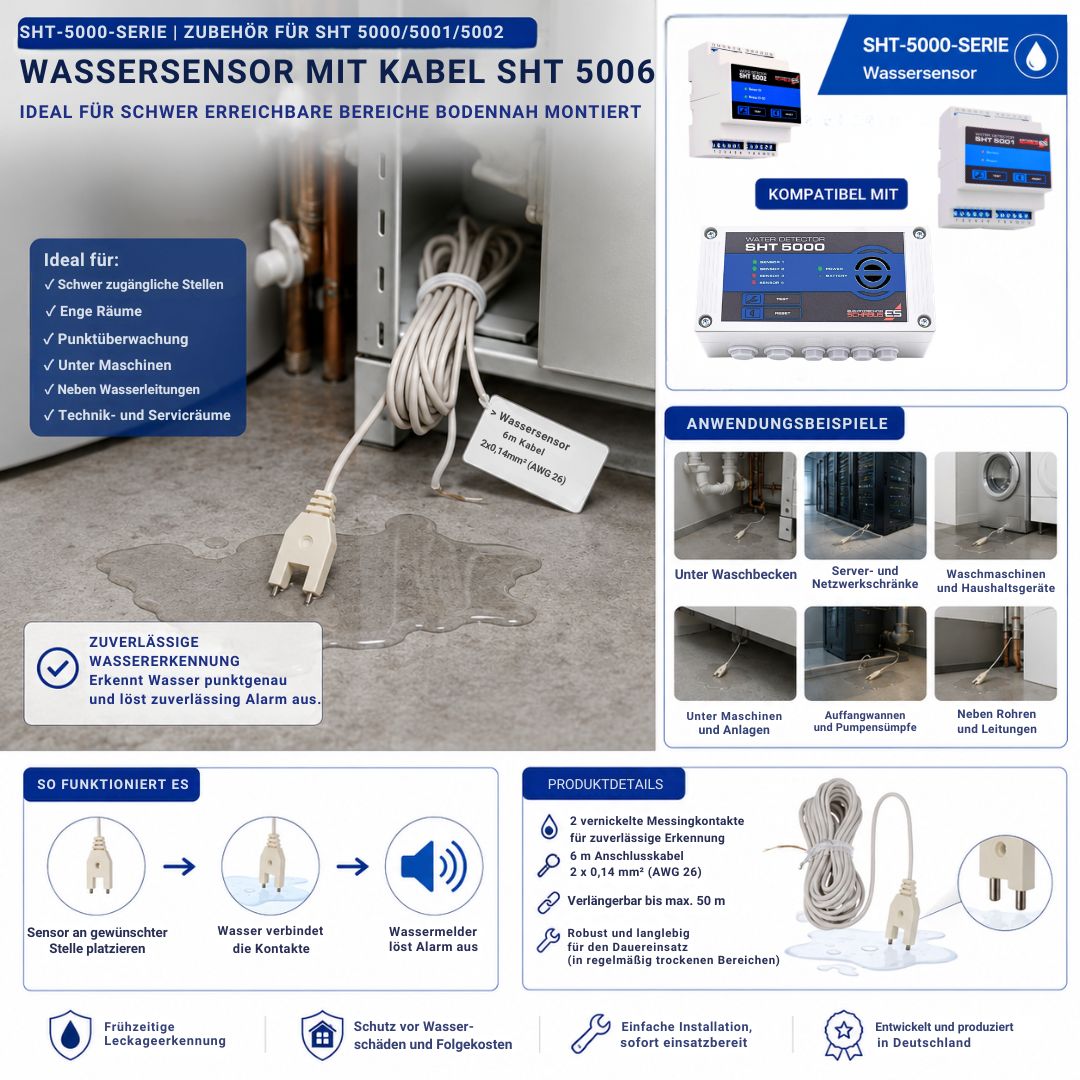

⚠️ Einsatzbereich

Der SHT 5006 ist für regelmäßig trockene Bereiche konzipiert, z. B.:

  • Waschküchen

  • Keller

  • Technikräume

  • unter Waschmaschinen oder Spülmaschinen

  • auf Bodenflächen

Nicht geeignet für dauerhaft feuchte oder überflutete Bereiche wie:

  • Schächte

  • Tanks

  • Zisternen

Für diese Anwendungen empfehlen wir Mini-Schwimmerschalter (Kunststoff, V2A oder V4A).


🔌 Technische Hinweise

Freilaufdiode bei Fremdgeräten

Bei Anschluss an Fremdnetzgeräte ist eine Freilaufdiode (z. B. Typ 1N4148) parallel zum Relais oder Schütz erforderlich.

Sie unterdrückt Spannungsspitzen beim Abschalten induktiver Lasten und schützt die Reed-Kontakte.

Schaltplan mit Freilaufdiode


🧪 Leitungsbeschreibung

Die LIYY-Steuerleitung ist:

  • flammwidrig

  • selbstverlöschend

  • adhäsionsarm

  • weitgehend beständig gegen Öle, Fette, Kühl- und Schmiermittel

  • nur kurzzeitig wasserfest

Die Leitung darf nicht parallel zu 230 V-Netzleitungen verlegt werden.

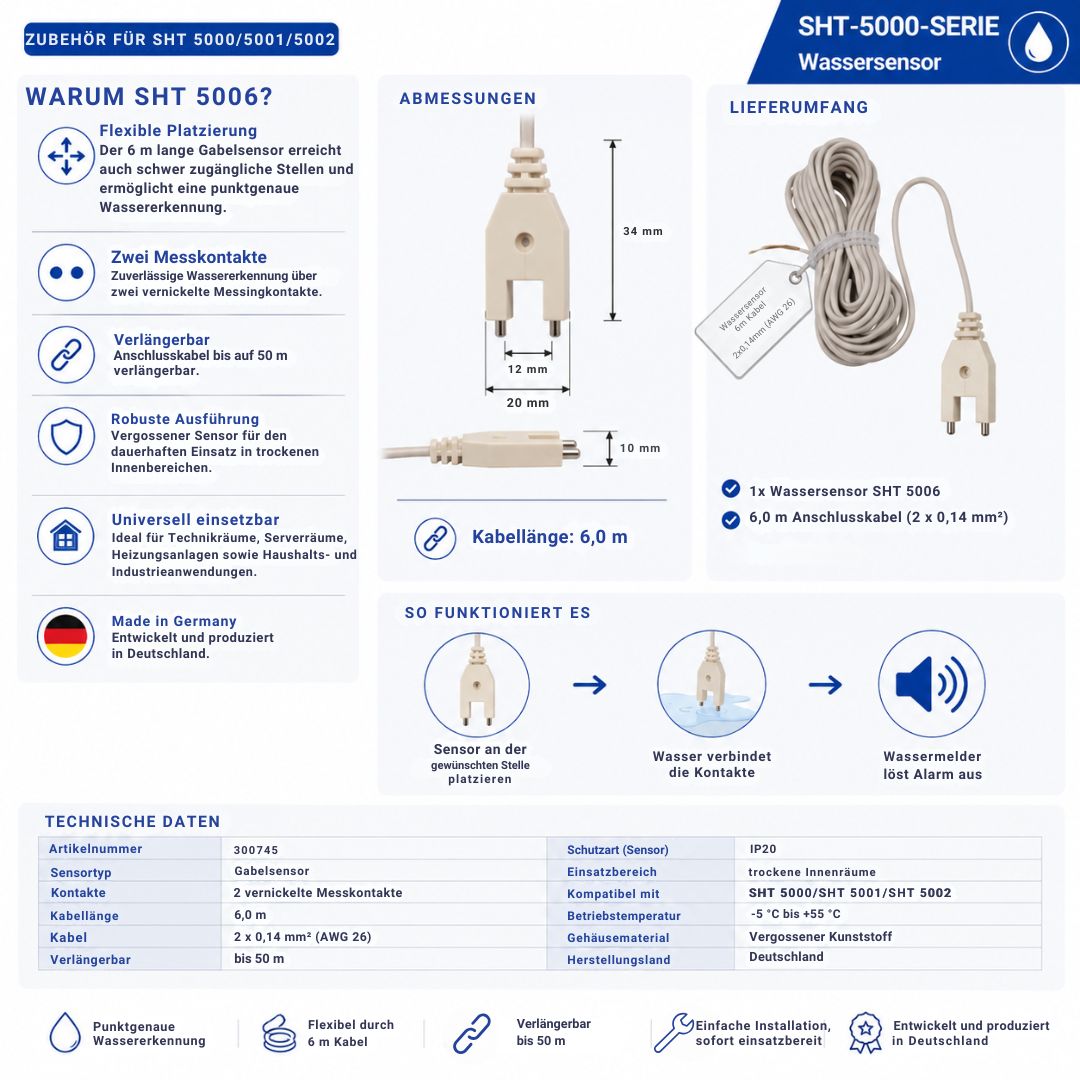

WEEE-NR.: DE91394868




Funkční oblast -5 °C / + 55 °C
Rozměry (ŠxŠxH)

Rozměry 50 x 28 x 7 mm
Princip fungování Impendanzmessung, passiv
Oblast použití Badezimmer, Heizungskeller, Küche, Teeküchen, Waschräume
Podmínky prostředí regelmässig trockene Umgebung
Čára Sonderlänge auf Anfrage, 6 m | 2×0,14 mm2 | weiß
Materiál Kunststoff
Senzor 2 Kontakte Messing vernickelt

🔌 S jakými detektory vody je SHT 5006 kompatibilní? Senzor lze použít se všemi detektory vody Schabus - zejména s modely SHT 5000, SHT 5001 a SHT 5002. SHT 5006 je již nainstalován na detektorech vody SHT 216, SHT 217, SHT 218, SHT 240 a WWD 240 a WWD 100.

🌊 Lze senzor použít i v šachtách nebo nádržích? Ne, SHT 5006 je pouze pro pravidelně suché prostředí vhodný. Ve vlhkých šachtách nebo trvale vlhkých prostorách může docházet k poruchám nebo korozi. Pro takové aplikace doporučujeme vhodné mini plovákové spínače z plastu V2A nebo V4A.

📏 Jak daleko mohu prodloužit kabel senzoru? Z výroby připojený kabel je dlouhý 6m. Lze jej nastavit na prodloužena až na 50 m poskytl kabel s maximálně 2 × 0,14 mm² Je použit průřez.

🚿 Jak senzor detekuje vodu – i v tenkých vrstvách nebo kondenzaci? Speciální Design vidlice se širokým zářezem Zabraňuje falešným poplachům způsobeným biofilmy nebo kondenzací. Senzor se spouští pouze tehdy, když je skutečně vodivé spojení mezi dvěma kontakty - tedy když voda skutečně vstoupí.

🧪 Jsou kabely také odolné vůči olejům nebo čisticím prostředkům? Ano, LIYY linka podle výrobce je ohnivzdorné, s nízkou přilnavostí a samozhášivé a do značné míry odolné vůči Oleje, tuky, chladicí kapaliny a maziva. Nicméně je to ne pro trvalý kontakt s vodou navržený.

⚙️ Musím při připojování zařízení třetí strany použít nulovou diodu? Ano, naprosto! Pokud k bezpotenciálovému výstupu připojíte síťové zařízení třetí strany (např. externí relé nebo stykač), Volnoběžná dioda (např. 1N4148) být připojen paralelně k cívce. Chrání citlivé jazýčkové kontakty před napěťovými špičkami, ke kterým dochází při vypínání.

🔧 Jaký vliv má nulová dioda na výstup relé? Při vypnutí relé nebo stykače se krátkodobě objeví vysoké napěťové špičky (indukční napětí). A Volnoběžná dioda toto rozptyluje a tím zabraňuje poškození spínacích kontaktů detektoru vody – důležité zejména pro dlouhou životnost a funkční spolehlivost.

❓ Proč nelze kabely LIYY pokládat paralelně s napájecími kabely 230 V?

⚠️ Důležité: Paralelní pokládání kabelů LIYY a napájecích kabelů 230 V může mít za následek Rušení, elektromagnetické vlivy a v nejhorším případě do Bezpečnostní rizika vést. Vždy udržujte oddělené kabelové kanály nebo dostatečnou vzdálenost.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Popis

📦 Lieferumfang

  • Gabelsensor SHT 5006

  • 6 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung


💧 SHT 5006 – Bewährter Gabelsensor für trockene Umgebungen

Der Wassersensor SHT 5006 ist mit zwei vernickelten Messingkontakten ausgestattet, die fest in einem weißen Kunststoffgehäuse vergossen sind.

Sobald leitfähiges Wasser beide Kontakte gleichzeitig berührt, löst der angeschlossene SCHABUS-Wassermelder Alarm aus.


🔍 Gabel-Design für zuverlässige Erkennung

Durch die breite Einkerbung (Gabel-Design) erkennt der Sensor tatsächliche Leckagen zuverlässig.

Gleichzeitig reduziert die Bauform Fehlalarme durch:

  • leichte Feuchtigkeit

  • dünne Wasserfilme

  • Biofilmbildung

  • Kondenswasser


📏 Leitung & Verlängerung

  • Standard-Leitung: 6 m

  • Verlängerbar bis 50 m

  • Leitungstyp: LIYY

  • Max. Querschnitt: 2 × 0,14 mm²

Wichtig:
Bei Parallelschaltung addieren sich die Leitungslängen.


⚠️ Einsatzbereich

Der SHT 5006 ist für regelmäßig trockene Bereiche konzipiert, z. B.:

  • Waschküchen

  • Keller

  • Technikräume

  • unter Waschmaschinen oder Spülmaschinen

  • auf Bodenflächen

Nicht geeignet für dauerhaft feuchte oder überflutete Bereiche wie:

  • Schächte

  • Tanks

  • Zisternen

Für diese Anwendungen empfehlen wir Mini-Schwimmerschalter (Kunststoff, V2A oder V4A).


🔌 Technische Hinweise

Freilaufdiode bei Fremdgeräten

Bei Anschluss an Fremdnetzgeräte ist eine Freilaufdiode (z. B. Typ 1N4148) parallel zum Relais oder Schütz erforderlich.

Sie unterdrückt Spannungsspitzen beim Abschalten induktiver Lasten und schützt die Reed-Kontakte.

Schaltplan mit Freilaufdiode


🧪 Leitungsbeschreibung

Die LIYY-Steuerleitung ist:

  • flammwidrig

  • selbstverlöschend

  • adhäsionsarm

  • weitgehend beständig gegen Öle, Fette, Kühl- und Schmiermittel

  • nur kurzzeitig wasserfest

Die Leitung darf nicht parallel zu 230 V-Netzleitungen verlegt werden.



WEEE-NR.: DE91394868




Technické informace
Funkční oblast -5 °C / + 55 °C
Rozměry (ŠxŠxH)

Rozměry 50 x 28 x 7 mm
Princip fungování Impendanzmessung, passiv
Oblast použití Badezimmer, Heizungskeller, Küche, Teeküchen, Waschräume
Podmínky prostředí regelmässig trockene Umgebung
Čára Sonderlänge auf Anfrage, 6 m | 2×0,14 mm2 | weiß
Materiál Kunststoff
Senzor 2 Kontakte Messing vernickelt
Stahování
Příklady zapojení
FAQ - Často kladené otázky

🔌 S jakými detektory vody je SHT 5006 kompatibilní? Senzor lze použít se všemi detektory vody Schabus - zejména s modely SHT 5000, SHT 5001 a SHT 5002. SHT 5006 je již nainstalován na detektorech vody SHT 216, SHT 217, SHT 218, SHT 240 a WWD 240 a WWD 100.

🌊 Lze senzor použít i v šachtách nebo nádržích? Ne, SHT 5006 je pouze pro pravidelně suché prostředí vhodný. Ve vlhkých šachtách nebo trvale vlhkých prostorách může docházet k poruchám nebo korozi. Pro takové aplikace doporučujeme vhodné mini plovákové spínače z plastu V2A nebo V4A.

📏 Jak daleko mohu prodloužit kabel senzoru? Z výroby připojený kabel je dlouhý 6m. Lze jej nastavit na prodloužena až na 50 m poskytl kabel s maximálně 2 × 0,14 mm² Je použit průřez.

🚿 Jak senzor detekuje vodu – i v tenkých vrstvách nebo kondenzaci? Speciální Design vidlice se širokým zářezem Zabraňuje falešným poplachům způsobeným biofilmy nebo kondenzací. Senzor se spouští pouze tehdy, když je skutečně vodivé spojení mezi dvěma kontakty - tedy když voda skutečně vstoupí.

🧪 Jsou kabely také odolné vůči olejům nebo čisticím prostředkům? Ano, LIYY linka podle výrobce je ohnivzdorné, s nízkou přilnavostí a samozhášivé a do značné míry odolné vůči Oleje, tuky, chladicí kapaliny a maziva. Nicméně je to ne pro trvalý kontakt s vodou navržený.

⚙️ Musím při připojování zařízení třetí strany použít nulovou diodu? Ano, naprosto! Pokud k bezpotenciálovému výstupu připojíte síťové zařízení třetí strany (např. externí relé nebo stykač), Volnoběžná dioda (např. 1N4148) být připojen paralelně k cívce. Chrání citlivé jazýčkové kontakty před napěťovými špičkami, ke kterým dochází při vypínání.

🔧 Jaký vliv má nulová dioda na výstup relé? Při vypnutí relé nebo stykače se krátkodobě objeví vysoké napěťové špičky (indukční napětí). A Volnoběžná dioda toto rozptyluje a tím zabraňuje poškození spínacích kontaktů detektoru vody – důležité zejména pro dlouhou životnost a funkční spolehlivost.

❓ Proč nelze kabely LIYY pokládat paralelně s napájecími kabely 230 V?

⚠️ Důležité: Paralelní pokládání kabelů LIYY a napájecích kabelů 230 V může mít za následek Rušení, elektromagnetické vlivy a v nejhorším případě do Bezpečnostní rizika vést. Vždy udržujte oddělené kabelové kanály nebo dostatečnou vzdálenost.
