📦 Lieferumfang

  • Niveauregler SHT 5002

  • Montagematerial

  • Betriebsanleitung

(Schwimmerschalter oder Sensoren separat bestellen)

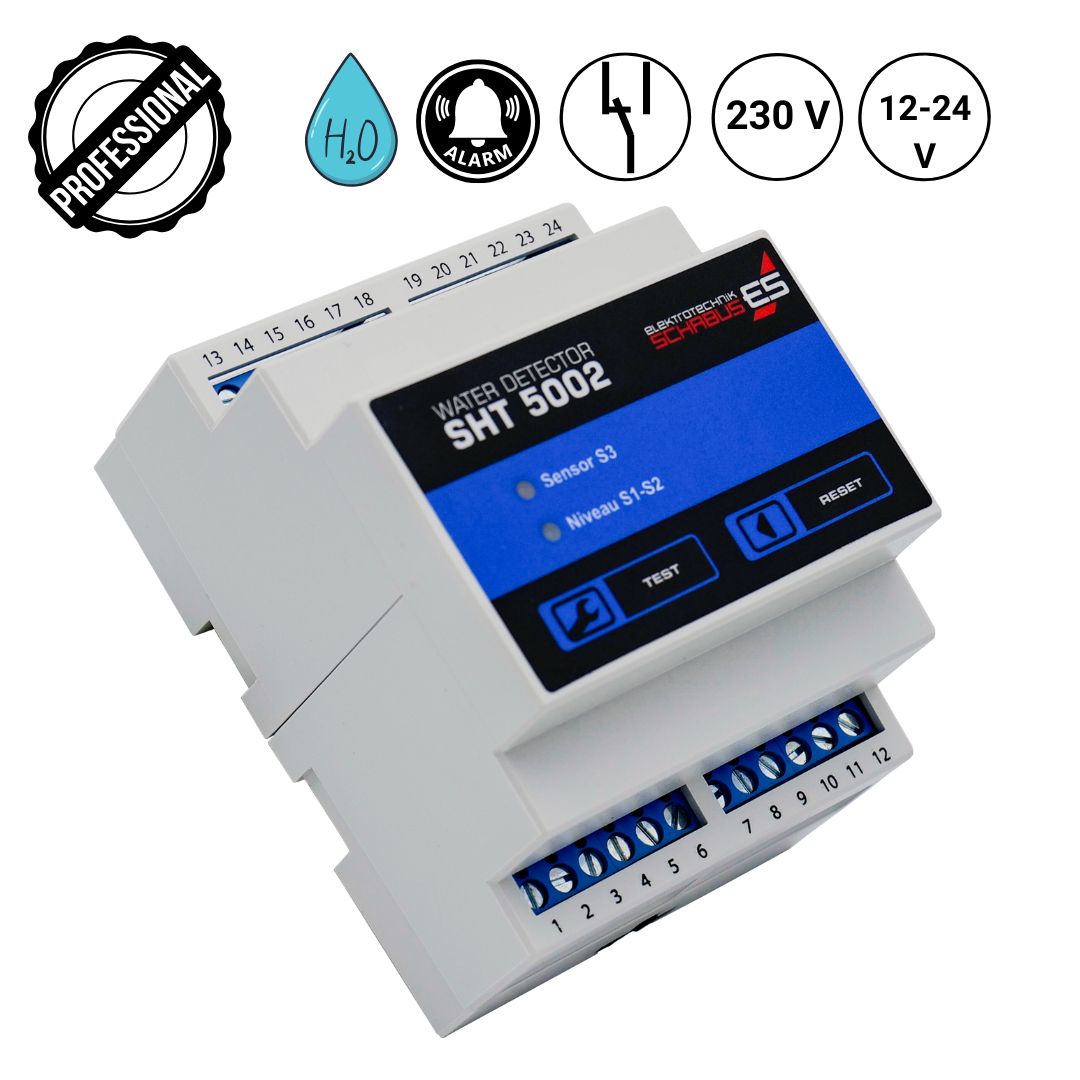

💧 SHT 5002 – 2-Punkt-Niveauregler mit zusätzlicher Überlaufüberwachung

Der SHT 5002 ist ein Installationsgerät zur Hutschienenmontage für präzise Füllstandsregelung und unabhängige Überlaufmeldung.

Er verfügt über zwei getrennte Meldelinien:

  1. Niveauregelung (S1 / S2)

  2. Überlaufmeldung (S3)



⚙ 1. 2-Punkt-Niveauregelung

Zwei Mini-Schwimmerschalter definieren:

  • unteres Niveau

  • oberes Niveau

Je nach Konfiguration steuert das Gerät eine angeschlossene Pumpe über ein potentialfreies 5-A-Wechselrelais.

Betriebsarten:

Befüllen:

  • Pumpe startet bei Unterschreiten des unteren Niveaus

  • Pumpe stoppt beim Erreichen des oberen Niveaus

Entleeren:

  • Pumpe startet beim Überschreiten des oberen Niveaus

  • Pumpe stoppt beim Unterschreiten des unteren Niveaus

Umschaltung erfolgt über Drahtbrücke.

🚨 2. Separate Überlaufmeldung

Eine dritte Meldelinie arbeitet unabhängig von der Niveauregelung.

Erkennt ein zusätzlicher Schwimmerschalter Wasser:

  • schaltet ein eigenes Relais

  • löst optische Anzeige aus

  • speichert Alarmzustand bis zum manuellen Reset

Ideal als zusätzliche Sicherheit bei Pumpenausfall oder Fehlfunktion.

🔋 Technische Merkmale

  • Montage auf DIN-Schiene

  • zwei potentialfreie Relais

  • LED-Statusanzeige

  • manuelle Reset-Funktion

  • geeignet für leitfähige und nichtleitende Flüssigkeiten (mit Schwimmerschalter)

💧 Sensor-Kompatibilität

Empfohlen: Mini-Schwimmerschalter

  • präzise Schaltpunkte

  • geeignet für nichtleitende Flüssigkeiten

  • Mindestpegel ca. 4 cm

Alternativ: Wassersensoren (nur für leitfähige Flüssigkeiten, regelmäßig trockene Umgebungen)

🏗 Typische Anwendungen

  • Zisternen

  • Tanks

  • Pumpensümpfe

  • Regenwassernutzung

  • Viehtränken

  • industrielle Füllstandsregelung

  • Überlaufabsicherung


🔧 Optionales Zubehör

🪝 Mini-Schwimmerschalter

Für präzise Pegelregelung und Überlaufmeldung.

🪝 Hänge-Schwimmerschalter (Art.-Nr. 200950)

Ideal, wenn kein Bohren möglich ist.

📏 LIYY-Steuerleitung (2 × 0,14 mm²)

Zur Verlängerung der Schwimmerschalterleitungen.

🔔 Externe Signalgeber

Signalhupe oder Warnleuchte können über das Überlaufrelais angesteuert werden.

WEEE-NR.: DE91394868

Provozní napětí 12-16V DC/0,5A, 230V AC/50-60Hz
Funkční oblast 0 °C/+40 °C
Třída ochrany IP20
Rozměry (ŠxŠxH)

57x72x90 mm 4 HP DIN lišta
Spotřeba energie cca. 3 W
Spojení Senzor: 2x regulace hladiny, 2x přepad
Kontakt relé 2 beznapěťová přepínací relé, relé 1 (úroveň) max. 5 A/230 V~, relé 2 (přetečení) max. 5 A/230 V~, přepínací kontakt NC/NO
Čára 2 x 0,14 mm², až 50 m možné
Shromáždění 35 mm, DIN EN 5002 Lišta, zařízení na lištu
Spínací bod Senzor: RS <80KΩ
Řídicí napětí Senzor: 2,5V AC

🔄 Jaký je rozdíl mezi „plněním“ a „vyprázdněním“ na SHT 5002?

SHT 5002 může buď automaticky doplňovat vodu nebo odčerpat, v závislosti na tom, jak je na zařízení nastavena drátová propojka:

  • Im Modus „Befüllen“ aktiviert sich die angeschlossene Pumpe, wenn der Wasserstand unter das untere Niveau fällt, und schaltet sich ab, sobald das obere Niveau erreicht ist.
  • Im Modus „Entleeren“ startet die Pumpe bei Überschreiten des oberen Niveaus und stoppt wieder, wenn das Wasser unter das untere Niveau gefallen ist.

Díky tomuto flexibilnímu nastavení je SHT 5002 ideální pro aplikace, jako jsou cisterny, nádrže, jezírka nebo dokonce technické místnosti.

⚙️ Co je 2bodový regulátor úrovně a jak funguje?

Dvoubodový regulátor úrovně jako SHT 5002 pracuje se dvěma definovanými spínacími body: spodní a horní úrovně.
V závislosti na tom, zda se má naplnit nebo vyprázdnit, systém mezi těmito body automaticky přepíná. The připojené čerpadlo pracuje vždy pouze ve vymezené oblasti, který zajišťuje bezpečný a energeticky úsporný provoz.

💧 Které senzory mohu připojit k SHT 5002?

Pro regulaci hladiny (S1 & S2) výslovně doporučujeme Mini plovákový spínač od Elektrotechnik Schabus, protože ona

  • präzise schalten,
  • kaum störanfällig sind,
  • und auch in Flüssigkeiten wie Diesel oder Öl einsetzbar sind.

Pro Zpráva o přetečení (S3) jsou Vodní senzory nebo je možný přídavný plovákový spínač. Vodní senzory jsou zvláště vhodné pro pravidelně suché oblasti (např. podlaha před pračkou), zatímco plovákový spínač pro Sledování hladiny jsou vhodnější.

🧪 Mohu použít SHT 5002 také s olejem, naftou nebo destilovanou vodou?

Ano – pokud Mini plovákový spínač použití. Ty fungují mechanicky a jsou nezávislé na elektrické vodivosti kapaliny. To znamená, že SHT 5002 je také pro mnoho nehlavních nebo kritických médií vhodné, např. b.

  • Diesel, Heizöl, Schmieröl
  • destilliertes Wasser
  • Reinigungsmittel oder Chemikalien (sofern mit dem Schwimmerschaltermaterial verträglich)

🪝 Nechci vrtat do své nádrže - jde to bez toho?

Ano, k tomu slouží Závěsný plovákový spínač Artikel 200950 od Elektrotechnik Schabus.
Bude to prostě visel shora, přírubové závaží jej vždy udrží ve svislé poloze ve vodě. Dodávaný Šroubový spoj PG umožňuje plynulé nastavení výšky, takže není nutná trvalá instalace - ideální pro nádrže, které nelze provrtat (např. smaltované napáječky v zemědělství).

🚨 Jak funguje zpráva o přetečení SHT 5002?

Druhá signalizační linka (snímač S3, relé K2) detekuje Voda mimo cílovou oblast – např. B. v případě závady na čerpadle, netěsnosti nebo přetečení. Jakmile je zjištěna voda:

  • blinkt die rote LED,
  • das Relais K2 fällt ab,
  • und angeschlossene Signalgeräte (z. B. Hupe, Ventil, Smart-Modul) werden aktiviert.

Volitelně může být zpráva o přetečení také uloženy a potvrzeny ručně – ideální pro bezpečnostní aplikace.

🔌 Jaká je maximální vzdálenost, kterou může být senzor od zařízení?

Pro spolehlivou funkci je maximum Délka kabelu 50 metrů na vstup (S1, S2 nebo S3).
Delší kabelové trasy mohou vést k rušení signálu nebo poruchám – zajistěte proto vhodné délky kabelů a jejich úhledné položení.

💡 Co ukazují LED diody na SHT 5002?

  • Grüne LED (S1–S2):leuchtet durchgehend: Pumpe ist ausblinkt: Pumpe ist aktiv
  • Rote LED (S3):aus: kein Wasser erkanntblinkend: Wasser detektiert, Alarm aktivdauerhaft an: Alarm wurde manuell zurückgesetzt, Wasser noch vorhanden

LED diody zajišťují rychlé a snadné Kontrola stavu na první pohled.
