Mini-Schwimmerschalter SHT 5014 Edelstahl V4A | NC/NO Öffner/Schließer

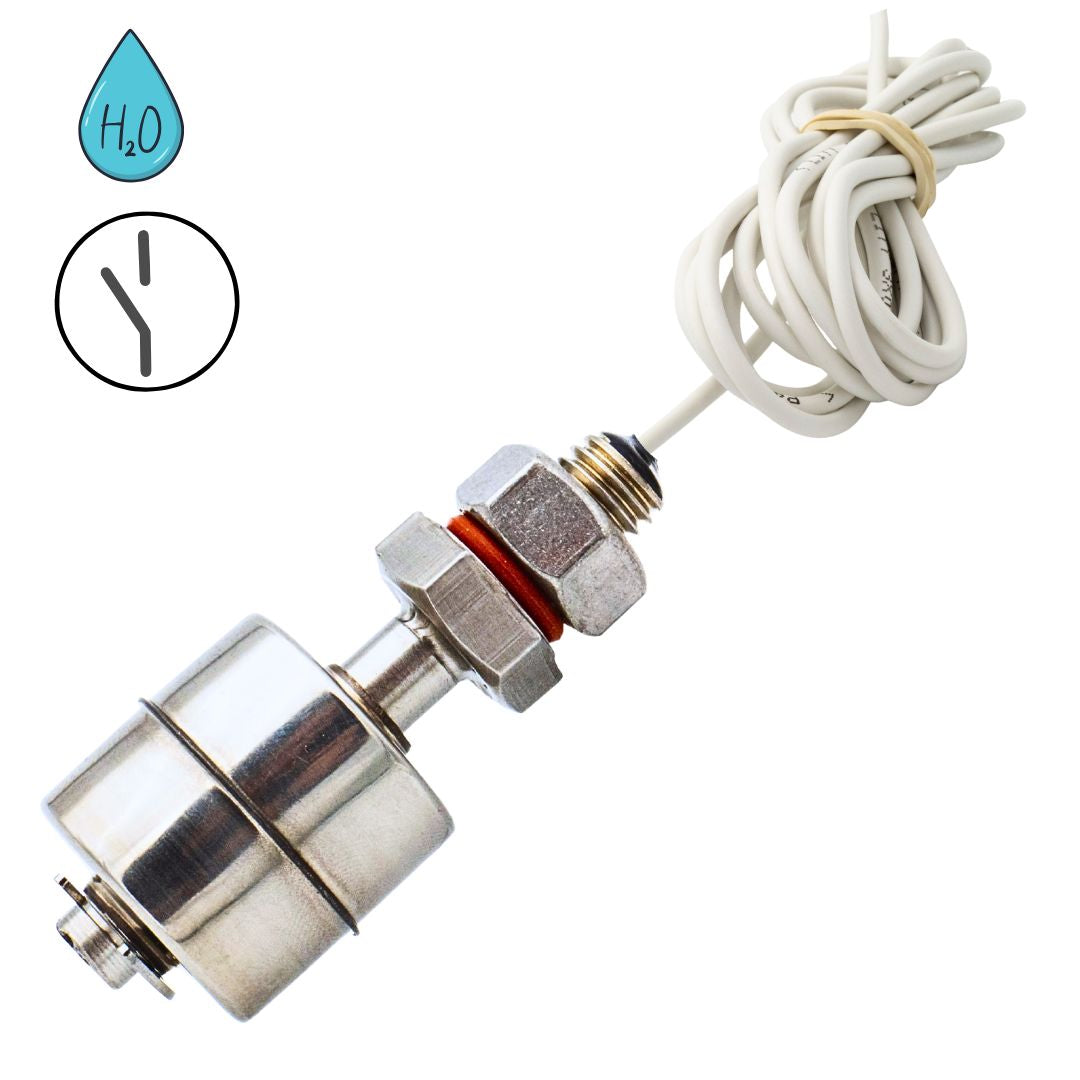

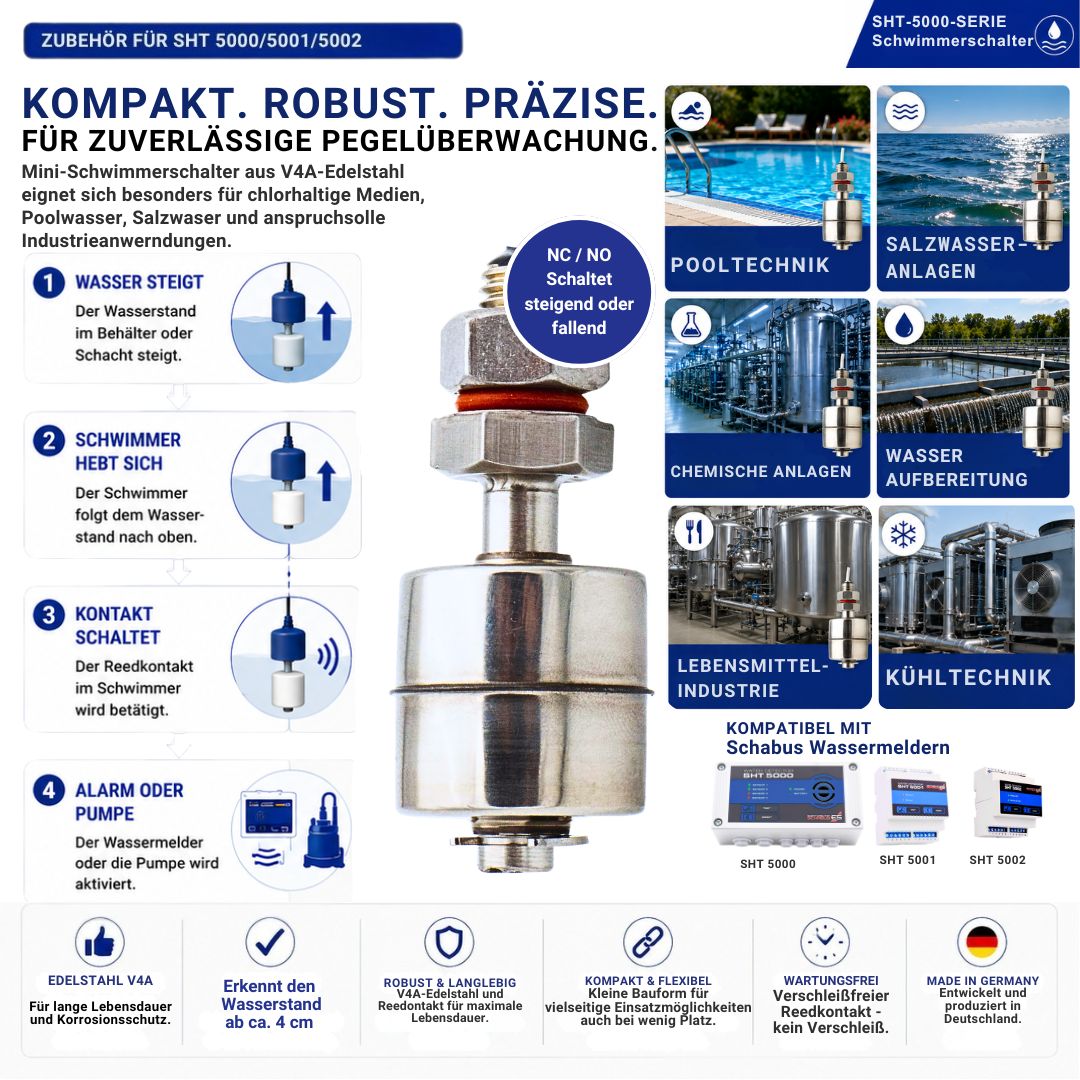

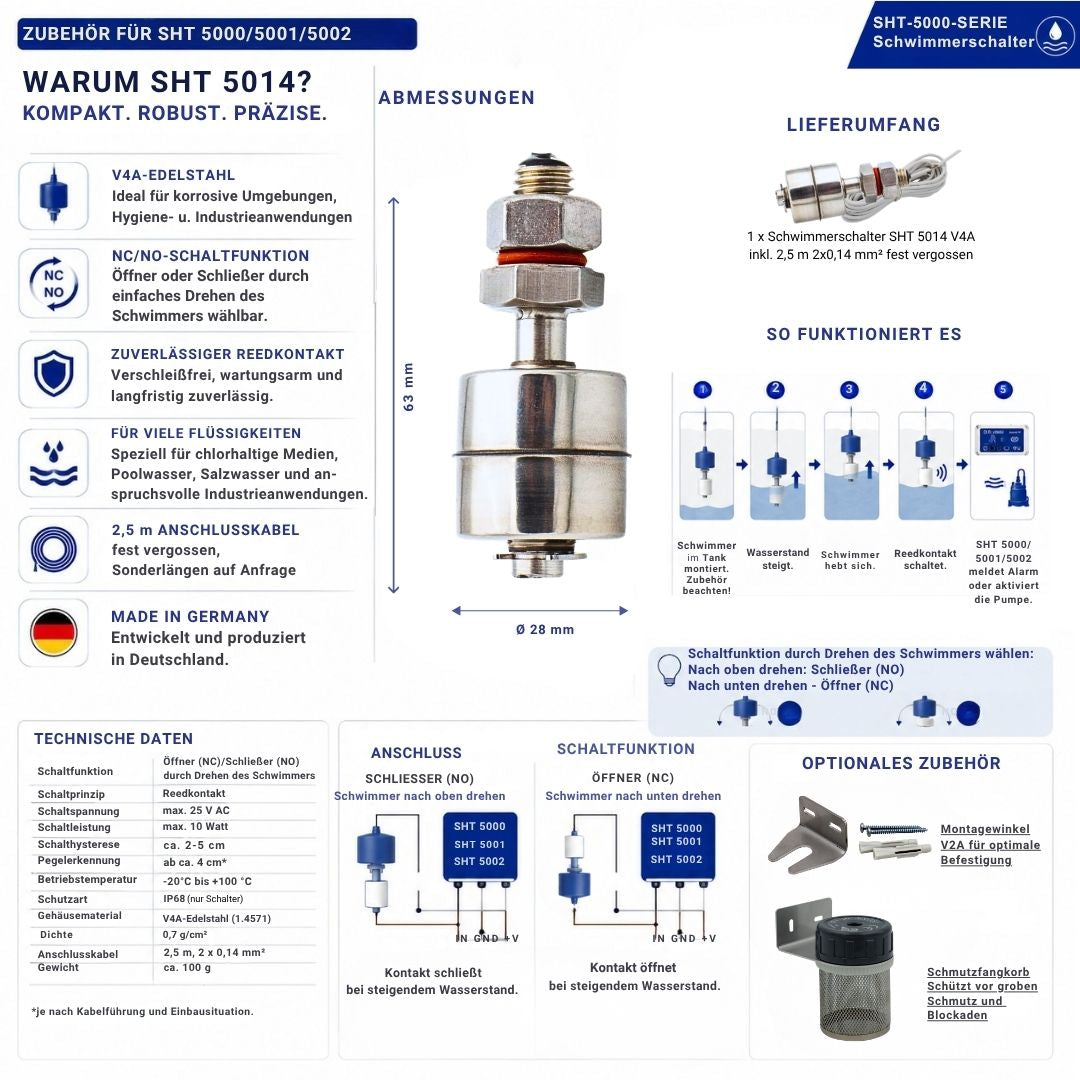

SHT 5014 Mini-Schwimmerschalter aus V4A-Edelstahl mit 2,5 m Anschlusskabel und wählbarer NC-/NO-Schaltfunktion zur zuverlässigen Pegelüberwachung in Wasser, Poolwasser und weiteren Flüssigkeiten.SHT 5014 Mini-Schwimmerschalter aus korrosionsbeständigem V4A-Edelstahl zur automatischen Pegelüberwachung in Tanks, Behältern und Anlagen. Der Schwimmerschalter erkennt steigende oder fallende Flüssigkeitsstände ab ca. 4 cm und ist mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002 kompatibel.Anwendungsbeispiele des V4A-Mini-Schwimmerschalters SHT 5014 für Pooltechnik, Salzwasseranlagen, Lebensmittelindustrie, chemische Anlagen, Wasseraufbereitung und Kühltechnik. Der Schwimmerschalter eignet sich besonders für chlorhaltige, korrosive und anspruchsvolle Industrieanwendungen.Technische Übersicht des Mini-Schwimmerschalters SHT 5014 aus V4A-Edelstahl mit Abmessungen, Lieferumfang, Funktionsweise, Anschlussbeispielen, NC-/NO-Schaltfunktion, technischen Daten und optionalem Zubehör. Ideal für Poolwasser, Salzwasser, chlorhaltige Medien sowie industrielle Anwendungen mit hohen Anforderungen an die Korrosionsbeständigkeit.Mini-Schwimmerschalter SHT 5014 Edelstahl V4A | NC/NO Öffner/SchließerMini-Schwimmerschalter Edelstahl V2A V4A Einzelteile mit Bemaßung

Mini-Schwimmerschalter SHT 5014 Edelstahl V4A | NC/NO Öffner/Schließer

V4A-Edelstahl-Schwimmerschalter für Pool- & Salzwasser
  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • besonders geeignet Poolwasser, Salzwasser und chlorhaltige Medien| auch für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist, für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus V4A Edelstahl, Schaft aus dem vollen gedreht und gefräst
  • Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
99,90 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 300941EAN: 4044764003255
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

SHT 5014 – Mini-Schwimmerschalter aus V4A-Edelstahl

Der SHT 5014 überwacht Flüssigkeitsstände in Tanks, Schächten, Behältern und Anlagen. Die V4A-Ausführung ist für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit vorgesehen, beispielsweise bei salz- oder chlorhaltigen Medien.

Die Eignung muss für die konkrete Flüssigkeit, deren Konzentration und Temperatur geprüft werden. Berücksichtigen Sie dabei sämtliche benetzten Bauteile, Dichtungen und Zubehörteile. V4A ist keine pauschale Freigabe für jedes aggressive Medium.

Ein Ringmagnet im beweglichen Schwimmer betätigt den im Schaft vergossenen Reedkontakt. Durch Umdrehen des Schwimmkörpers lässt sich die Öffner- beziehungsweise Schließerfunktion einstellen. Anschließend beide Schaltzustände prüfen.

Montieren Sie den Schaft senkrecht; maximal zulässig sind 30° Abweichung. Der Schwimmer muss über seinen gesamten Hub frei beweglich bleiben. Bei entsprechender Montage sind Anwendungen ab etwa 4 cm Pegelhöhe möglich. Die Mindestdichte der Flüssigkeit beträgt 0,7 g/cm³.

Der SHT 5014 ist als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002 vorgesehen. Der Funktionsbereich beträgt −20 bis maximal +100 °C.

Die fest vergossene LIYY-Anschlussleitung ist 2,5 m lang und besitzt zwei Adern mit jeweils 0,14 mm². Sie ist nur kurzzeitig wasserfest. Beachten Sie beim Anschluss die zulässigen Schaltwerte und die Anleitung des angeschlossenen Geräts.

Höchste Korrosionsbeständigkeit – auch für Pool- und Salzwasser

Der Mini-Schwimmerschalter aus V4A-Edelstahl (Werkstoff 1.4571) wurde für besonders anspruchsvolle Anwendungen entwickelt. Dank seiner hohen Korrosionsbeständigkeit eignet er sich ideal für chlorhaltige Medien, Salzwasser sowie viele industrielle Anwendungen mit erhöhten Anforderungen an Material und Langlebigkeit.

Funktionsweise

Der Schaltkontakt schließt bei einer Pegelhöhe von ca. 4 cm.

Durch einfaches Umdrehen des Schwimmerkörpers kann die Schaltfunktion geändert werden (NO/NC je nach Einbaulage).

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.

Technischer Hinweis & Anschluss

Anschluss an folgende Geräte möglich (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge

Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm²

Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine langen Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.



RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



Optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.

  • Mini-Schwimmerschalter V4A Edelstahl
  • Öffner (NC) / Schliesser (NO)
  • 2,5 m LIYY-Steuerleitung (2 × 0,14 mm²)
  • Betriebsanleitung
Schaltleistungmax. 10 wattů
SchutzartIP68
Betriebstemperatur−20 bis maximal +100 °C
Abmessungen (H×B×T)

V=59mm x ⌀=28mm

Anschlussleitung2,5 m | 2×0,14mm2 | bílý
  • Einbaulage senkrecht,
  • max. ±30° Neigung

min. 0,7g/cm³ Dichte, drucklos

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

🔧 Jak se plovákový spínač instaluje? Plovákový spínač vyrobený z nerezové oceli V4A je ideálně připevněn pomocí vhodné montážní konzoly (č. položky 300787), aby bylo zajištěno co nejvertikálnější vyrovnání s maximální odchylkou 30°. Jedině tak může tělo plováku volně a spolehlivě klouzat po hřídeli.

↕️ Mohu obrátit funkci přepínání? Ano! Jednoduše otočte tělo plováku o 180° pro přepínání mezi funkcemi otvírání a zavírání (není nutné u měniče).
V plováku je prstencový magnet a v násadě je odlitý jazýčkový kontakt z materiálu Wepuran®. Pokud se plovák posune nahoru, jazýčkový kontakt se sepne. Otočením plováku získáte funkci zpětného přepínání - stačí povolit E-kroužek na konci hřídele.

💧 Pro jaká média je plovákový spínač vhodný? Plovákový spínač V4A je vhodný pro všechny kapaliny s hustotou minimálně 0,7 g/cm³ – i v náročných podmínkách. Díky obzvláště korozivzdorné slitině nerezové oceli (1.4571/AISI 316Ti) je samotná vložka v chlorovaná bazénová voda, slaná voda nebo slabé chemické alkálie

🔌 Je propojovací kabel vyměnitelný? Zařízení je standardně dodáváno s 2,5 m dlouhým LiYY/PVC kabelem. Je nehořlavý, krátkodobě vodotěsný a odolný vůči chemikáliím. Na vyžádání jsou možné i speciální délky – naše technická podpora vám ráda poradí.

⚠️ Na co si mám dát pozor při elektrickém připojení?

DŮLEŽITÁ BEZPEČNOSTNÍ POZNÁMKA: Nesprávné elektrické připojení může zničit citlivé jazýčkové kontakty a tím způsobit poruchu - v nejhorším případě může mít za následek zranění osob nebo poškození majetku.

Proto prosím poznamenejte:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 U indukčních zátěží je ochrana pomocí RC obvodu nebo nulové diody naprosto nezbytná.

Doporučené RC obvody pro jazýčkové kontakty (10–40 VA):

Napěťový odpor Kapacita Typ AC 24V100Ω0,33μFA3/24

Pokud si nejste jisti, obraťte se na kvalifikovaného elektrikáře nebo přímo na naši podporu.
