Mini-Schwimmerschalter SHT 5015 Edelstahl V2A | SPDT Wechsler

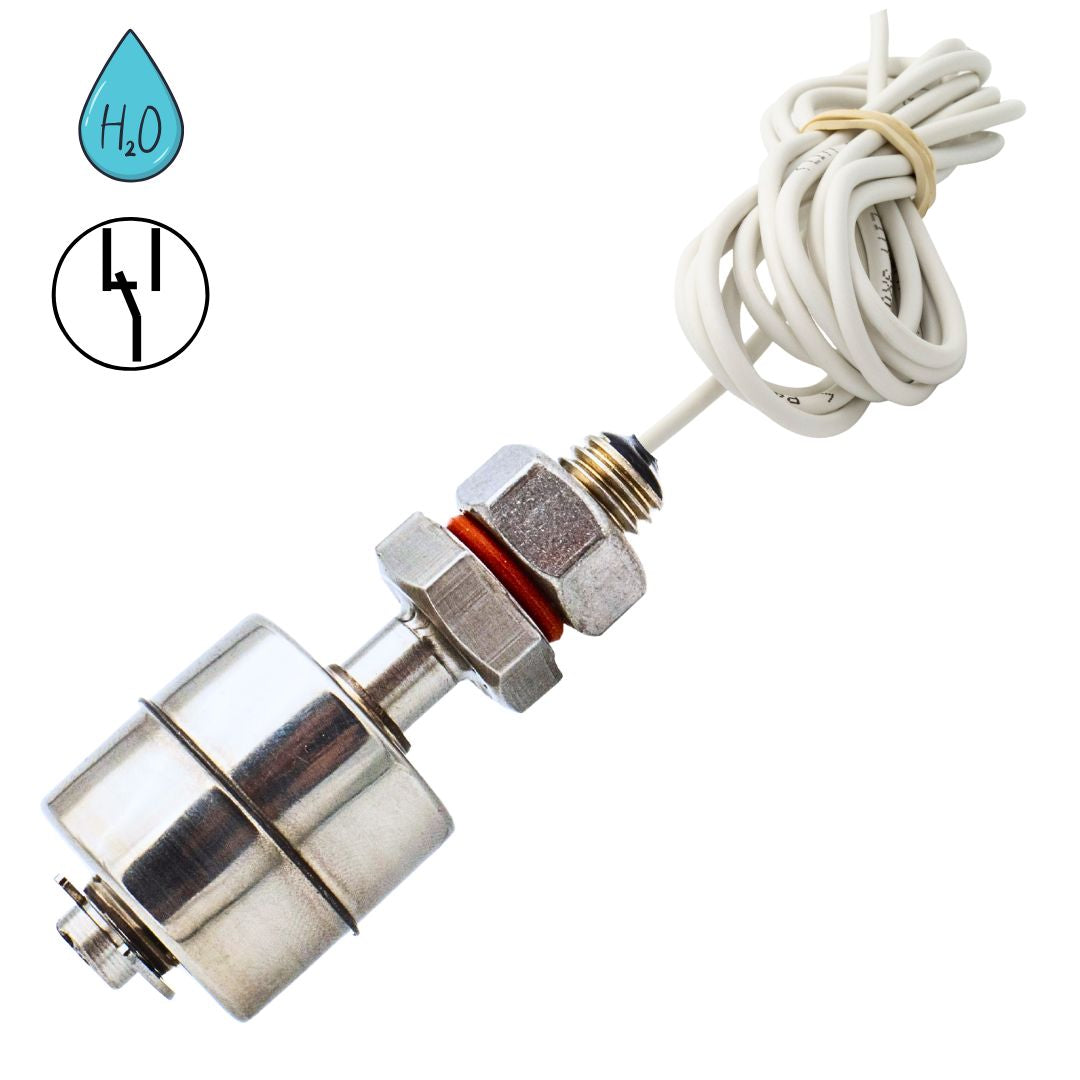

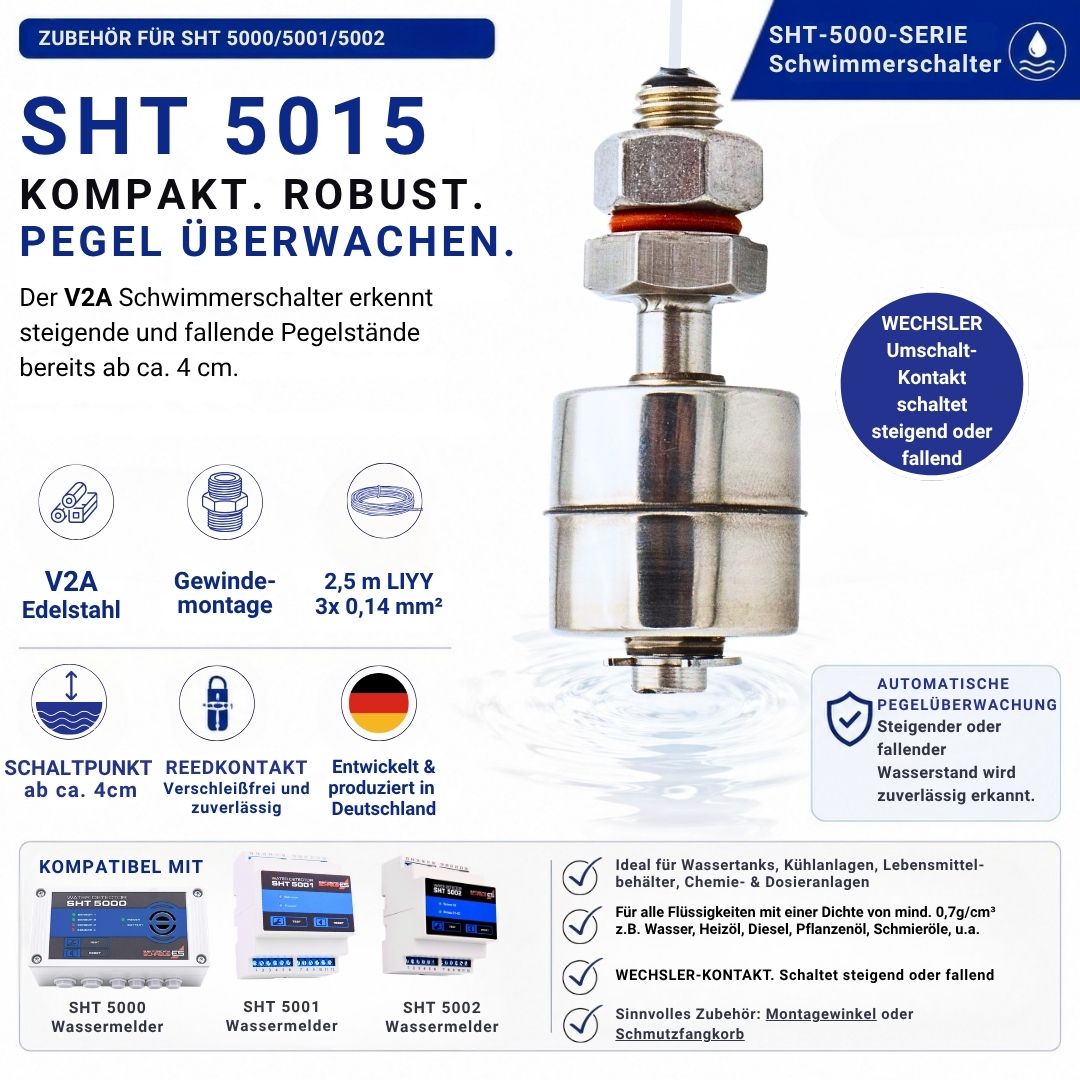

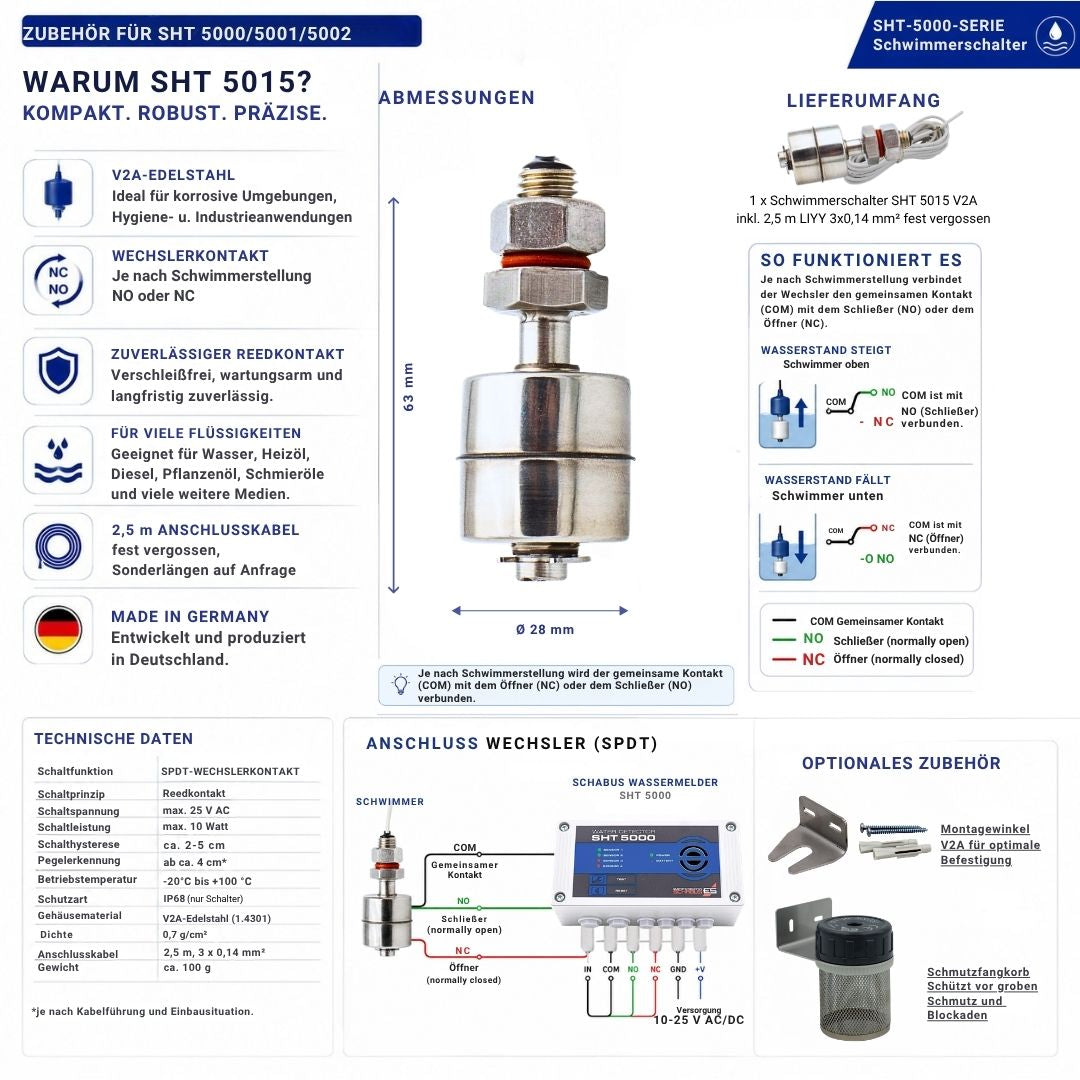

SHT 5015 Mini-Schwimmerschalter aus V2A-Edelstahl mit Wechslerkontakt (SPDT), 2,5 m Anschlusskabel und Gewindemontage zur zuverlässigen Pegelüberwachung in Tanks, Behältern und Maschinen.SHT 5015 Mini-Schwimmerschalter aus V2A-Edelstahl mit Wechslerkontakt (SPDT) zur automatischen Pegelüberwachung. Der Schwimmerschalter erkennt steigende oder fallende Flüssigkeitsstände bereits ab ca. 4 cm und eignet sich für Wassertanks, Heizungsanlagen, Lebensmittelbehälter, Maschinen sowie Chemie- und Dosieranlagen. Kompatibel mit Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Anwendungsbeispiele des V2A-Mini-Schwimmerschalters SHT 5015 mit Wechslerkontakt (SPDT) für Wassertanks, Kühlanlagen, Lebensmittelbehälter, Maschinen, Chemie- und Dosieranlagen sowie Heizungs- und Wärmesysteme. Der kompakte Schwimmerschalter ermöglicht eine zuverlässige Pegelüberwachung in unterschiedlichsten Flüssigkeiten.Technische Übersicht des Mini-Schwimmerschalters SHT 5015 aus V2A-Edelstahl mit Wechslerkontakt (SPDT), Anschlussdiagramm, Abmessungen, Lieferumfang, technischen Daten und optionalem Zubehör. Der Wechsler verbindet den gemeinsamen Kontakt (COM) je nach Schwimmerstellung mit dem Schließer (NO) oder dem Öffner (NC) und ist mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002 kompatibel.Mini-Schwimmerschalter SHT 5015 Edelstahl V2A | SPDT WechslerMini-Schwimmerschalter Edelstahl V2A V4A Einzelteile mit Bemaßung

Mini-Schwimmerschalter SHT 5015 Edelstahl V2A | SPDT Wechsler

V2A-Edelstahl-Schwimmerschalter (Wechsler) für hygienische Bereiche
  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • besonders geeignet für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus V2A Edelstahl, Schaft aus dem vollen gedreht und gefräst
  • Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
72,50 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 200939EAN: 4044764003590
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

SHT 5015 – Mini-Schwimmerschalter aus V2A-Edelstahl mit Wechslerkontakt

Der SHT 5015 überwacht Flüssigkeitsstände in Tanks, Schächten, Behältern und Anlagen. Er ist als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002 vorgesehen.

Ein Ringmagnet im beweglichen Schwimmer betätigt den im Schaft vergossenen Reedkontakt. Der dreipolige Wechsler verbindet den gemeinsamen Kontakt je nach Schwimmerstellung mit einem der beiden anderen Kontakte. Die gewünschte Öffner- oder Schließerfunktion wird durch Auswahl der passenden Kontaktkombination erreicht. Ein Umdrehen des Schwimmkörpers ist nicht vorgesehen.

Montieren Sie den Schaft senkrecht; maximal zulässig sind 30° Abweichung. Der Schwimmer muss über seinen gesamten Hub frei beweglich bleiben. Die Montageposition bestimmt die Schalthöhe. Bei entsprechender Montage sind Anwendungen ab etwa 4 cm Pegelhöhe möglich.

Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Prüfen Sie zusätzlich die Verträglichkeit von V2A-Edelstahl und allen übrigen benetzten Bauteilen mit dem vorgesehenen Medium.

Der Funktionsbereich beträgt −20 bis maximal +100 °C. Die fest vergossene LIYY-Leitung ist 2,5 m lang und besitzt drei Adern mit jeweils 0,14 mm². Anschlussbelegung, Schaltgrenzen und erforderliche Schutzbeschaltung sind zu beachten.

Prüfen Sie nach der Montage beide Schaltzustände und die angeschlossene Melde- oder Steuerfunktion.

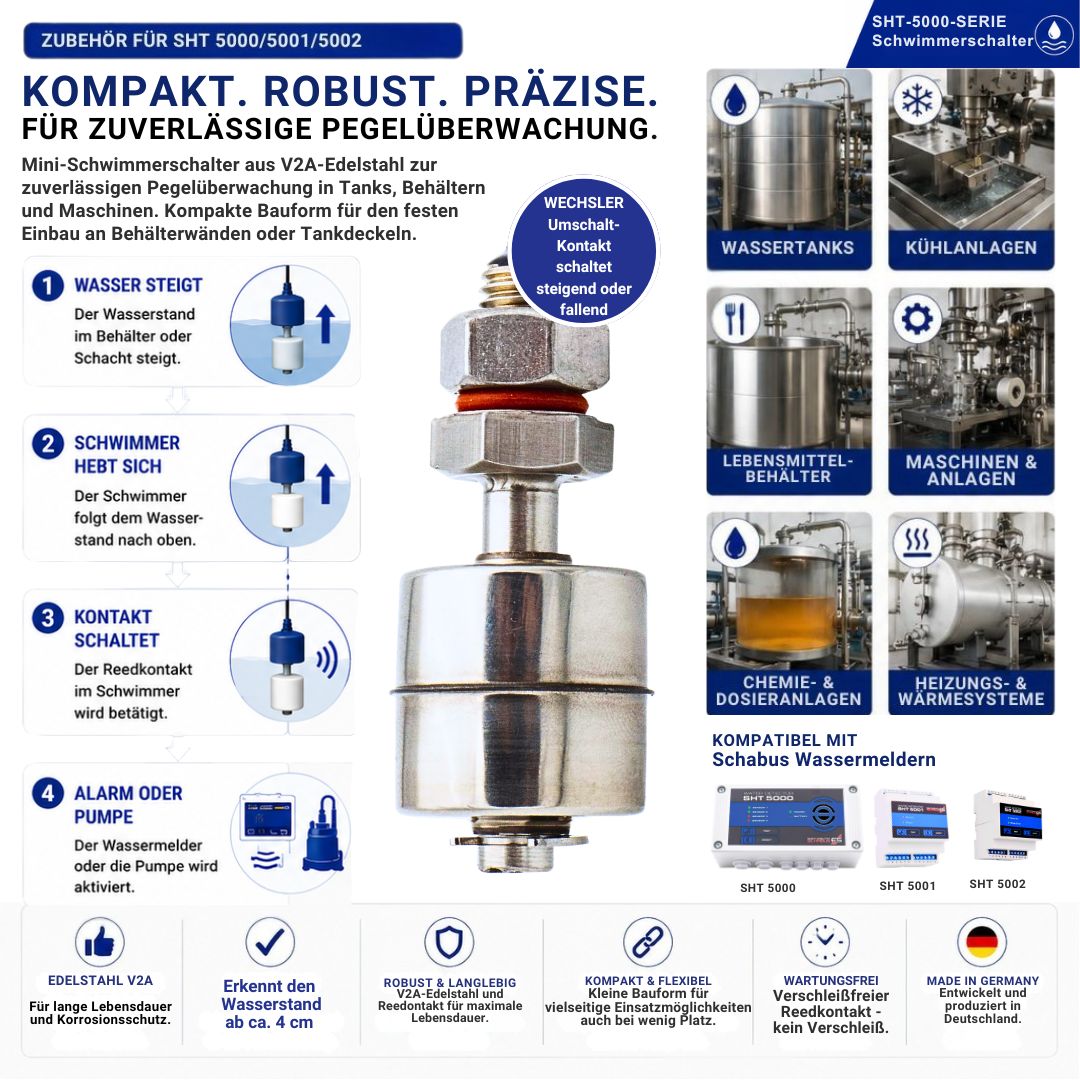

Funktionsweise

Der Schaltkontakt wechselt bei einer Pegelhöhe von ca. 4 cm.

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.

Technischer Hinweis & Anschluss

Kompatibel mit:

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung ausschließlich mit dünner, ungeschirmter LIYY-Steuerleitung
(3 × 0,14 mm²)

Maximale Leitungslänge: 50 m pro Meldelinie.

Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm² (LIYY).

Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert
(z. B. 20 m + 30 m = 50 m Gesamtleitung).

⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine Leitungen über 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Bei Fragen zur Beschaltung oder Auswahl des Zubehörs hilft unser Technischer Support gerne weiter.


RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



Optionales Zubehör

LIYY-Steuerleitung 3 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



WEEE-NR.: DE91394868



  • Mini-Schwimmerschalter V2A Edelstahl – Wechslerkontakt (NO/NC)
  • vergossen an 2,5 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Betriebsanleitung
Schaltleistungmax. 10 wattů
SchutzartIP 68, kabel voděodolný pouze krátkodobě
Betriebstemperatur-20°C/max. +100 °C
Abmessungen (H×B×T)

V = 55 mm x Ø 27,5 mm

Anschlussleitung3 x 0,14 mm² LIYY kabel, 2,5 metru
  • Einbaulage senkrecht,
  • max. ±30° Neigung

min. 0,7g/cm³ Dichte, drucklos

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

🔧 Jak se plovákový spínač instaluje? Plovákový spínač je ideálně připevněn pomocí vhodné montážní konzoly (č. položky 300787), aby bylo zajištěno co nejvertikálnější vyrovnání s maximální odchylkou 30°. Jedině tak může tělo plováku volně a spolehlivě klouzat po hřídeli.

↕️ Mohu obrátit funkci přepínání? Ne, u měniče to není nutné.
Integrovaný přepínací kontakt dodává vždy obě spínací funkce současně – Normálně zavřeno (NC) a Normálně otevřené (NE).
Tím odpadá nutnost převracet plovák. Signál lze snadno zachytit pomocí odpovídajícího vodiče v propojovacím kabelu.

💧 Pro jaká média je plovákový spínač vhodný? Je vhodný pro všechny kapaliny s hustotou minimálně 0,7 g/cm³. Díky robustnímu nerezovému provedení je možné použití i v agresivním nebo hygienicky citlivém prostředí jako je zpracování potravin.

🔌 Je propojovací kabel vyměnitelný? Zařízení je standardně dodáváno s 2,5 m dlouhým LiYY/PVC kabelem. Je nehořlavý, krátkodobě vodotěsný a odolný vůči chemikáliím. Na vyžádání jsou možné i speciální délky – naše technická podpora vám ráda poradí.

⚠️ Na co si mám dát pozor při elektrickém připojení? DŮLEŽITÁ BEZPEČNOSTNÍ POZNÁMKA: Nesprávné elektrické připojení může zničit citlivé jazýčkové kontakty a tím způsobit poruchu - v nejhorším případě může mít za následek zranění osob nebo poškození majetku.

Proto prosím poznamenejte:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden
  • 👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Doporučené RC obvody pro jazýčkové kontakty (10–40 VA):

Napěťový odpor Kapacita Typ AC 24V100Ω0,33μFA3/24

Pokud si nejste jisti, obraťte se na kvalifikovaného elektrikáře nebo přímo na naši podporu.
