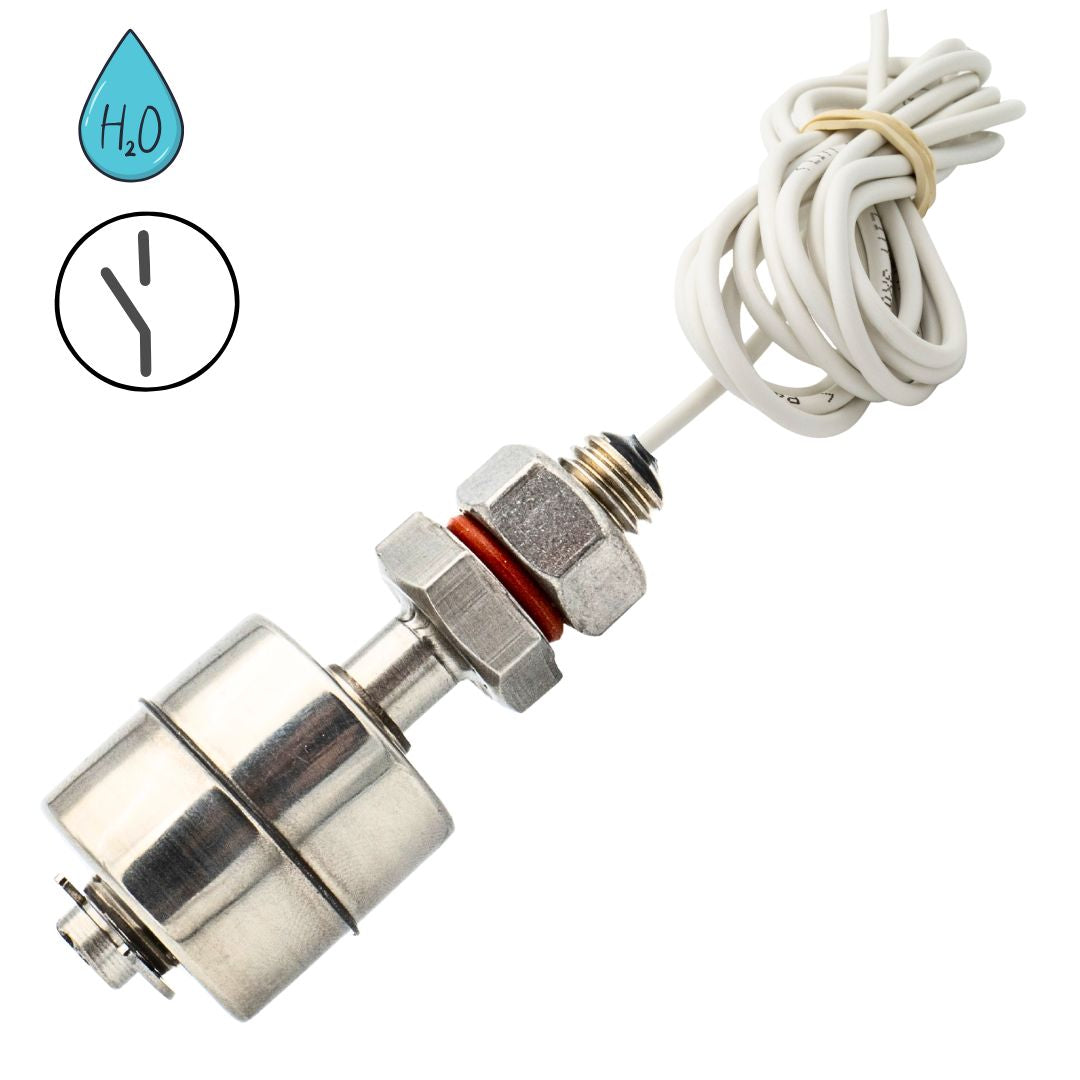

SHT 5013 – Mini-Schwimmerschalter aus V2A-Edelstahl
Der SHT 5013 überwacht Flüssigkeitsstände in Tanks, Schächten, Behältern und Anlagen. Er ist als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002 vorgesehen.
Der bewegliche Schwimmer enthält einen Ringmagneten, der den im Schaft vergossenen Reedkontakt betätigt. Die Funktion ist unabhängig von der elektrischen Leitfähigkeit der Flüssigkeit.
Durch Umdrehen des Schwimmkörpers lässt sich die Öffner- beziehungsweise Schließerfunktion einstellen. Anschließend müssen der Sicherungsring, die freie Bewegung und beide Schaltzustände geprüft werden.
Montieren Sie den Schaft senkrecht; maximal zulässig sind 30° Abweichung. Die Montageposition bestimmt die Schalthöhe. Bei entsprechender Montage sind Anwendungen ab etwa 4 cm Pegelhöhe möglich.
Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Prüfen Sie zusätzlich die Verträglichkeit von V2A-Edelstahl und allen übrigen benetzten Bauteilen mit dem vorgesehenen Medium.
Der Funktionsbereich beträgt −20 bis maximal +100 °C. Die fest vergossene LIYY-Anschlussleitung ist 2,5 m lang und besitzt zwei Adern mit jeweils 0,14 mm². Beachten Sie beim Anschluss die zulässigen Schaltwerte und die Anleitung des angeschlossenen Geräts.
Kontrollieren Sie regelmäßig die freie Schwimmerbewegung und die Melde- oder Steuerfunktion.
Der Schaltkontakt schließt bei einer Pegelhöhe von ca. 4 cm.
In der Standard-Einbaulage arbeitet dieser Schwimmerschalter als Schließer (NO).
Bei der Variante mit Schließerkontakt kann die Kontaktfunktion durch Umdrehen des Schwimmerkörpers in einen Öffner geändert werden. Dies gilt nicht für die Wechsler-Ausführung.
Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.
Technischer Hinweis & Anschluss
Anschluss an folgende Geräte möglich (separat erhältlich):
SHT 5000
SHT 5001
SHT 5002
Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge
Kabelverlängerung
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm²
Hinweise zur Kabelführung
Die LIYY-Leitungen sind:
kurzzeitig wasserfest
flammwidrig
selbstverlöschend
beständig gegen Öle, Fette, Kühl- und Schmiermittel
Nicht geeignet für dauerhaften Wasserkontakt.
❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.
⚠️ Was muss ich beim elektrischen Anschluss beachten?
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und zu Fehlfunktionen führen.
Bitte beachten Sie:
Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)
Keine langen Leitungen > 50 m
Zulässige Schaltleistung nicht überschreiten
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
|---|---|---|---|
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
Optionales Zubehör
🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.
🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.
🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.
| Schaltleistung | max. 10 wattů |
| Schutzart | IP 68, kabel voděodolný pouze krátkodobě |
| Betriebstemperatur | -20°C/max. +100 °C |
| Abmessungen (H×B×T) | |
| Anschlussleitung | 2,5 m | 2×0,14mm2 | bílý |
| WEEE-Reg.-Nr. | DE91394868 |
