Abgastemperaturwächter ATW 519 - KDS 110/116
Abgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116Abmessungen des ATW 519 AbgastemperaturwächtersAbgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116

Abgastemperaturwächter ATW 519 - KDS 110/116

Erkennt am Ofenrohr, ob der Kaminofen läuft, und gibt die Abluft nur bei sicherem Zustand frei.
  • Überwachungsaufgaben um die Abluftanlage in Räumen mit offenen oder geschlossenen Feuerstellen abzuschalten, damit das Zurücksaugen von Abgasen in die Räume verhindert wird, wenn die Feuerstelle brennt
  • weitere Kontrol- und Steueraufgaben wie z.B. die Steuerung der Speicherladepumpe in Verbindung mit KDS-Geräten
  • zugelassen zum Einsatz in wärmeerzeugenden Anlagen, TÜV geprüft nach DIN EN 14597_2012-09
  • um bei kaltem Ofen eine Abluftanlage frei zu schalten ohne jedes Mal auch ein Fenster öffnen zu müssen
  • eigensichere Bauart, wartungsfrei mit einfacher Montage am Rauchrohr
  • Schließer mit vormontiertem 10k-Kabelbruchsicherungswiderstand, speziell für KDS 110 und 116
  • zugelassene Mediumtemperatur 500°C, an Kabel und Schaltkopf max. 180°C

Před objednávkou zahrňte svého kominíka do plánování, aby po přijetí nic nebránilo. Existují jasné regionální rozdíly, na které nemá Elektrotechnik Schabus žádný vliv.

139,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 201753EAN: 4044764000582
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
TÜV-geprüftDIN EN 14597

🎯 Perfekt abgestimmt auf die KDS-Kabel-Abluftsteuerung

Der speziell angepasste Certotec ATW 519 KDS wurde von Elektrotechnik Schabus gezielt für den Einsatz mit den Kabel-Abluftsteuerungen KDS 110 und KDS 116 entwickelt. Das Besondere: Der integrierte 10 kΩ-Sicherungswiderstand macht es möglich, einen geschlossenen Kontakt (Ofen läuft) sicher von einem Leitungsbruch oder geöffnetem Kontakt (Ofen aus | Fenster offen) zu unterscheiden. Diese Eigenschaft ist bei KDS-Systemen essenziell, da sie durch den Widerstand zwischen bewusster Bedienung und Fehler unterscheiden können.

Dadurch muss zum Betrieb der Dunstabzugshaube nicht zwangsläufig ein Fenster geöffnet werden – wenn der Ofen ohnehin nicht läuft, erkennt die Steuerung dies automatisch. Eine clevere Lösung für Haushalte, in denen der Kaminofen nur gelegentlich genutzt wird



🛠 Typische Einsatzbereiche

  • Abluftfreigabe ohne Fensteröffnung: KDS erkennt automatisch, dass der Ofen aus ist

  • Thermoschalter im Set KDT 210: Zur Temperaturüberwachung in Komplettsystemen

  • Alternative zur Funkübertragung: Auch als Funk-Variante FTX 519 erhältlich


⚙️ Technische Merkmale und Montagehinweise

Der ATW 519 KDS besitzt ebenfalls einen Schaltpunkt bei ca. 40 °C, ist TÜV-geprüft nach DIN EN 14597 und bietet höchste Betriebssicherheit durch seine eigensichere, wartungsfreie Bauweise. Die elektrische Besonderheit ist der bereits integrierte 10 kΩ-Widerstand, der als Kabelbruch-Erkennung dient. Diese Funktion ist ausschließlich für KDS-Systeme vorgesehen – bei anderen Steuerungen kann der Widerstand die Funktion stören.

Auch dieser Temperaturwächter ist für Abgastemperaturen bis 500 °C geeignet. Der Schaltkopf und die vormontierte 2 m Silikonleitung halten bis zu 180 °C stand. Für größere Entfernungen kann das Anschlusskabel außerhalb des Hitzeeinflusses mit einer 2-adrigen Leitung verlängert werden.

Die Montage erfolgt direkt am Ofenrohr. Damit stellt der Sensor sicher, dass nur bei echtem Ofenbetrieb ein Schaltsignal an das KDS-System gegeben wird. Der Anschluss erfolgt in Reihe mit dem Fensterkontakt – ganz nach KDS-Systemlogik


🛡️ Kabelgebundene Präzision für Ihr KDS-System. Direkt anschließen und sicher steuern.



WEEE-NR.: DE91394868

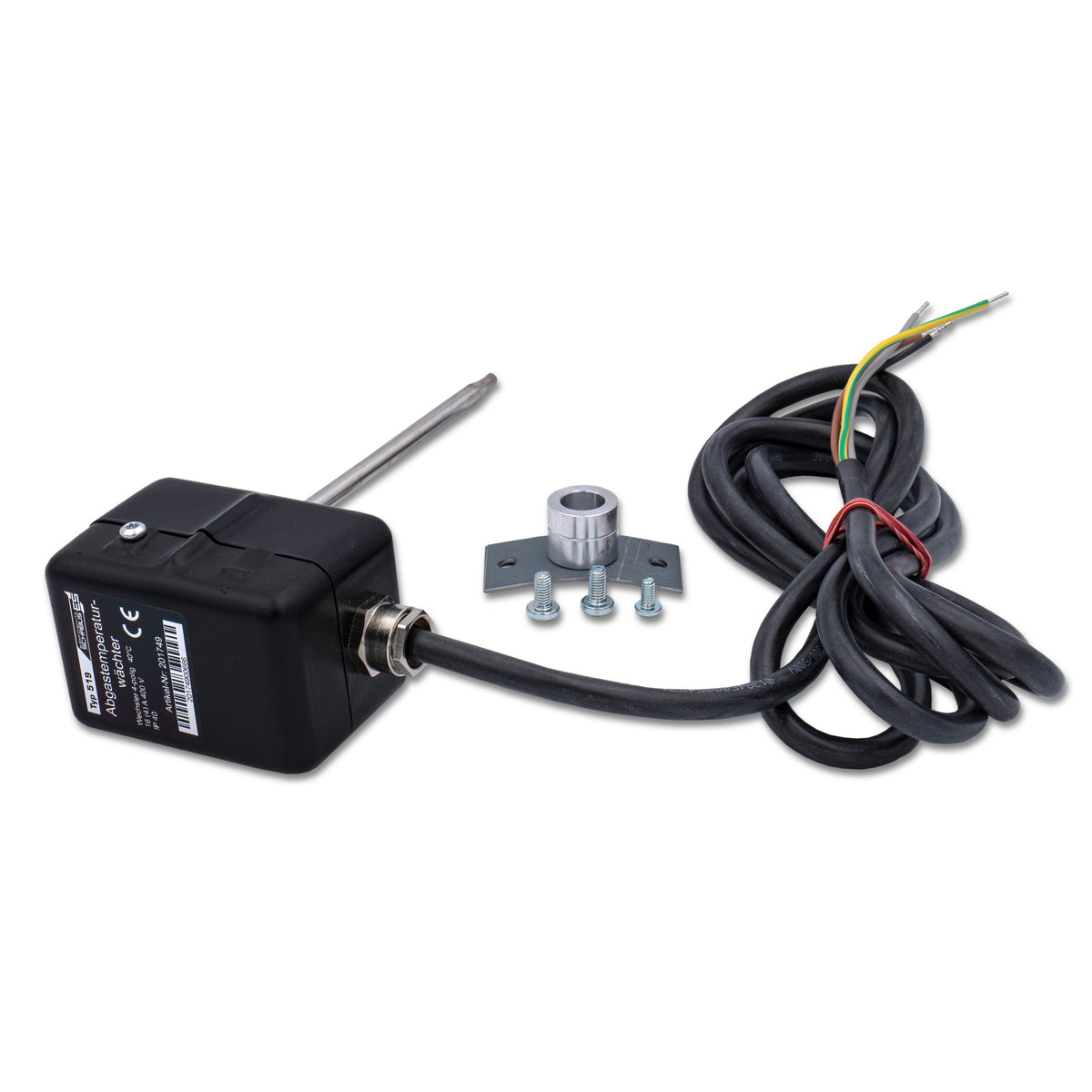

  • Abgastemperaturwächter ATW 519 mit 10k
  • 2 m Silikon-Anschlusskabel (4-adrig) für max. 180°C
  • Montageflansch mit Stellschraube und 2 selbstfurchtenden Schrauben
Zul. Temperaturen0-500 °C teplota média, max. Teplota kabelu 180 °C
Schaltdifferenzcca. 15 K
Schaltgenauigkeit+/- 7 tis
ReaktionszeitDoba odezvy < 45 sekund
Abmessungen (H×B×T)
  • Präzisionsschalter (HxBxT) 73x50x52mm
  • Fühler 130mm ⌀ 6mm, Eintauchtiefe 105 mm
Anschlussleitung2 m (4vodičový) | Silikon | max. 180 °C
TÜV-geprüftpodle DIN EN 14597, testováno TÜV
WEEE-Reg.-Nr.DE91394868
  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Návod k použití

CE prohlášení

Otázky ohledně schválení DiBt

Certifikát DIN

Příklady zapojení

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

FAQ - Často kladené otázky

🛠 Technologie & funkce

Jak funguje hlídač teploty výfukových plynů ATW 519 s KDS 110/116? ATW 519 monitoruje teplotu spalin v potrubí kamen pomocí čidla. Při překročení předem nastavené teploty sepne zařízení výstupní relé. V kombinaci s okenním kontaktním spínačem (např. KDS 110 nebo 116) to zajišťuje, že zařízení na odvod vzduchu mohou běžet pouze při otevřeném okně a současně v aktivním provozu kamen.

Jaký teplotní limit mohu nastavit? Spínací práh je z výroby nastaven na 40°C.

Co se stane, když dojde k výpadku proudu? ATW 519 je závislý na síti. Při výpadku proudu se relé vrátí do základní polohy - připojená zařízení na odvod vzduchu se vypnou. To zvyšuje bezpečnost provozu.

🧰 instalace & kompatibilita

Je teplotní čidlo součástí dodávky? Ano, vhodné čidlo teploty spalin pro montáž do potrubí kamen je součástí dodávky.

Jaký je rozdíl mezi KDS 110 a KDS 116? KDS 110 je kabelové ovládání odpadního vzduchu s magnetickým spínačem okenního kontaktu a certifikací DIBt, spínací výkon 1150 VA (700W) 5A (3A) - bezbateriový a spolehlivý. KDS 116 nemá certifikaci DIBt, ale má vyšší spínací kapacitu 3500 VA (2300W) – 16A (10A)

Je systém vhodný i pro nájemní byty? Ano, v pronajatých bytech má kombinace s drátovým okenním kontaktem KDS 110 smysl, protože nejsou nutné žádné konstrukční změny a senzor lze beze zbytku odstranit. Nejsou nutné žádné výměny baterie a nejsou žádné problémy s rádiem.

➕ Rozšíření & Varianty

Mohu také použít ATW 519 bez okenního kontaktu? Ne. ATW 519 je součástí bezpečnostního systému, který plně funguje pouze v kombinaci s okenním kontaktním spínačem. Žádné zařízení na odvod vzduchu nesmí fungovat, když jsou kamna aktivní bez otevřeného okna - tím se zabrání nebezpečnému podtlaku.

Je systém dostupný také jako set? Ne, ale pro ATW 519 si mohou sami objednat kombinaci od společnosti Elektrotechnik Schabus s z.B...s KDS 110/116. Kromě toho nabízí Elektrotechnik Schabus koordinované sady rádiového ovládání, např.... Sada FDS 100 nebo sada FDS 200, každá s FTX 519 nebo FTW 519 – kompletní řešení pro rádiovou regulaci odpadního vzduchu s monitorováním pece. Ideální pro dovybavení a modernizaci.

⚖ Právní & Zabezpečení

Proč je sledování teploty výfukových plynů užitečné nebo nutné? V místnostech s krby a odsávacím větráním může při zavřeném okně a současně v provozu zařízení vzniknout nebezpečný podtlak - kouřové plyny by mohly proudit zpět do obytného prostoru. V mnoha případech proto kominíci vyžadují technickou pojistku, jako je ATW 519. viz předpisy pro krb (§4 Abs. 2 FeuVo)

Splňuje systém požadavky kominíka? Ano, systém splňuje požadavky mnoha okresních kominíků. Konkrétní návrh je však vhodné předem koordinovat s odpovědným kominíkem.

🛒 nákup & servis

Kde mohu koupit ATW 519 s KDS 110/116? Produkt je k dostání u specializovaných prodejců, internetových obchodů nebo přímo u výrobce: Elektrotechnik Schabus

Existují náhradní díly a příslušenství? Ano, teplotní čidla, okenní kontakty a další příslušenství jsou k dispozici samostatně.

Kdo mi může pomoci s technickými dotazy nebo v případě záruky? Naše technická podpora je k dispozici telefonicky nebo e-mailem. Kontaktní údaje naleznete na našem webu.
